11.3

Struttura dati di processo

8027506/2022-02-28 | SICK
Contenuti soggetti a modifiche senza preavviso
LED verde: tensione di alimenta‐
6
zione attiva
LED giallo: stato ricezione luce
7
Elemento a pressione-rotazione /
8
Potenziometro / Tasto Teach: impo‐
stazione della distanza di lavoro
16
3
1
2
4
Ø 6,8
9

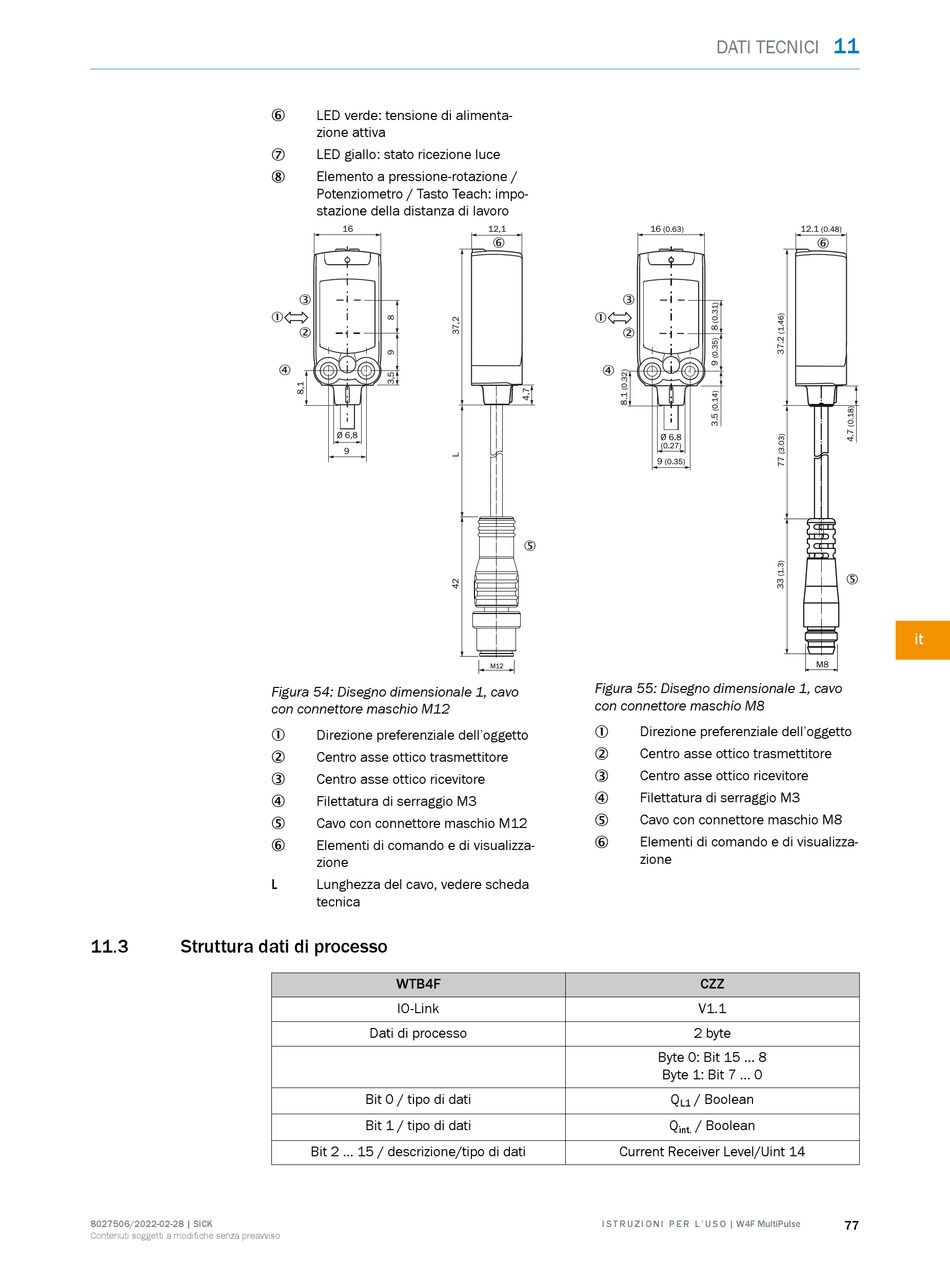

Figura 54: Disegno dimensionale 1, cavo
con connettore maschio M12
Direzione preferenziale dell'oggetto
1
Centro asse ottico trasmettitore
2
Centro asse ottico ricevitore
3
Filettatura di serraggio M3
4
Cavo con connettore maschio M12
5
Elementi di comando e di visualizza‐
6
zione
L Lunghezza del cavo, vedere scheda
tecnica
WTB4F
IO-Link
Dati di processo
Bit 0 / tipo di dati
Bit 1 / tipo di dati
Bit 2 ... 15 / descrizione/tipo di dati
12,1 16
(0.63)
6
3
1
2
4
Ø 6.8
(0.27)
9
(0.35)
5
M12
Figura 55: Disegno dimensionale 1, cavo
con connettore maschio M8
Direzione preferenziale dell'oggetto
1
Centro asse ottico trasmettitore
2
Centro asse ottico ricevitore
3
Filettatura di serraggio M3
4
Cavo con connettore maschio M8
5
Elementi di comando e di visualizza‐
6
zione
Byte 0: Bit 15 ... 8
Byte 1: Bit 7 ... 0
Current Receiver Level/Uint 14
I S T R U Z I O N I P E R L ' U S O | W4F MultiPulse
11
DATI TECNICI
12.1
(0.48)
6
5
M8
CZZ
V1.1
2 byte
Q / Boolean
L1
Q / Boolean
int.
77
it
