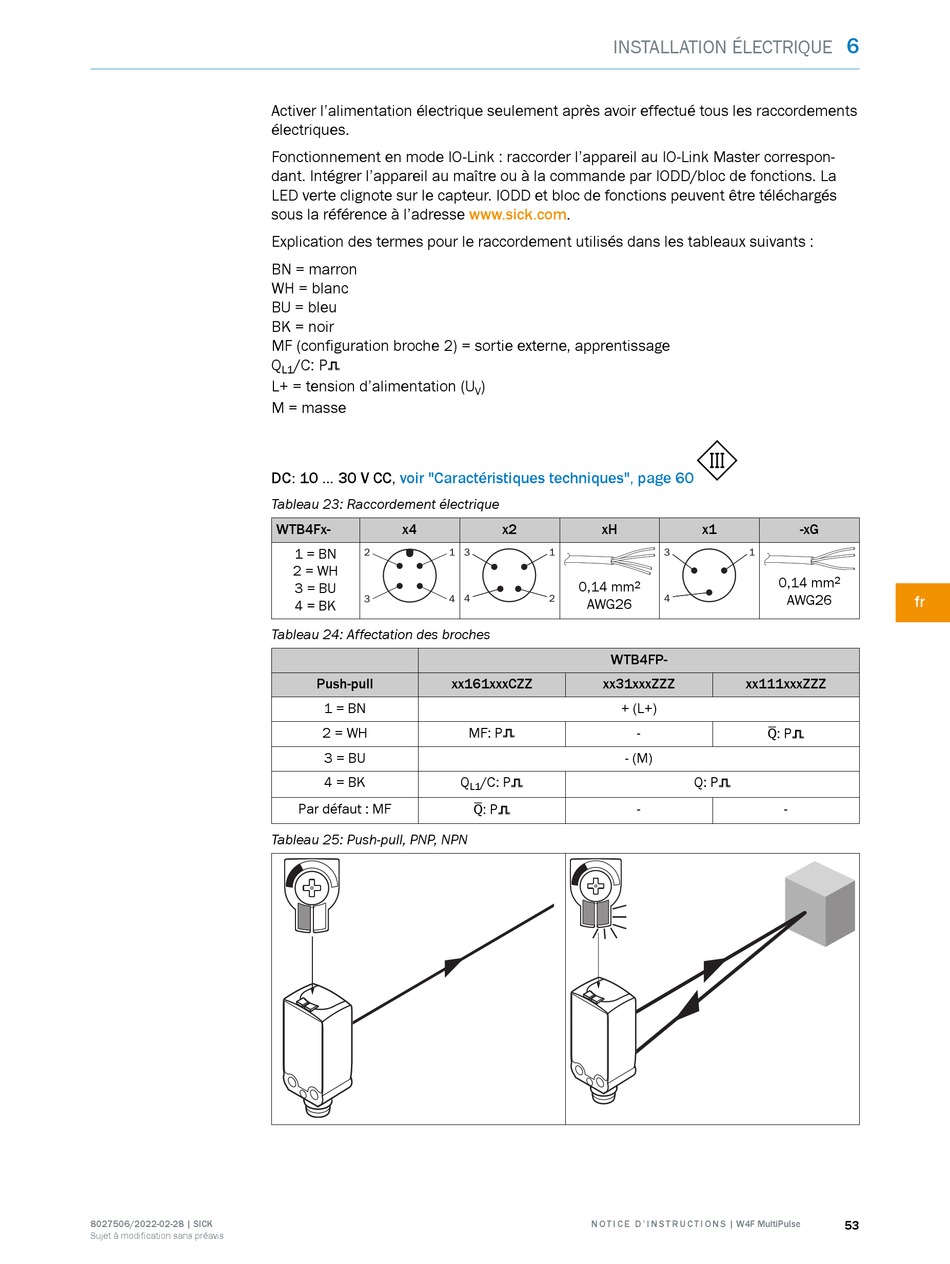

Activer l'alimentation électrique seulement après avoir effectué tous les raccordements
électriques.
Fonctionnement en mode IO-Link : raccorder l'appareil au IO-Link Master correspon‐
dant. Intégrer l'appareil au maître ou à la commande par IODD/bloc de fonctions. La
LED verte clignote sur le capteur. IODD et bloc de fonctions peuvent être téléchargés
sous la référence à l'adresse www.sick.com.
Explication des termes pour le raccordement utilisés dans les tableaux suivants :
BN = marron
WH = blanc
BU = bleu
BK = noir
MF (configuration broche 2) = sortie externe, apprentissage
Q /C: P
L1
L+ = tension d'alimentation (U
M = masse
DC: 10 ... 30 V CC, voir "Caractéristiques techniques", page 60
Tableau 23: Raccordement électrique
WTB4Fx- x4
1 = BN
2 1
2 = WH
3 = BU
3 4
4 = BK
Tableau 24: Affectation des broches
Push-pull
1 = BN
2 = WH
3 = BU
4 = BK
Par défaut : MF
Tableau 25: Push-pull, PNP, NPN
INSTALLATION ÉLECTRIQUE
)
V
x2 xH
3 1
0,14 mm
4 2
AWG26
WTB4FP-
xx161xxxCZZ xx31xxxZZZ
+ (L+)
MF: P
- (M)
Q /C: P
L1
Q: P
N O T I C E D ' I N S T R U C T I O N S | W4F MultiPulse
x1 -xG
3 1
0,14 mm
2
AWG26
4
xx111xxxZZZ
-
Q: P
Q: P
- -
6
2
