Включать источник напряжения и подавать питание только после подключения всех
электрических соединений.
Эксплуатация в режиме IO-Link: подключить устройство к подходящему ведущему
устройству IO-Link Master. Интегрировать в ведущее устройство или в систему упра‐
вления с помощью IODD / функционального блока. На датчике мигает зеленый
светодиод. IODD и функциональный блок доступны для скачивания по артикулу на
сайте www.sick.com.
Объяснение терминологии по подключению, используемой в следующих таблицах:
BN = коричневый
WH = белый
BU = синий
BK = черный
MF (конфигурация контакта 2) = внешний выход, обучение
Q /C: P
L1
L+ = напряжение питания (U
M = масса
Пост. ток: 10 ... 30 В пост. тока,
страница 136

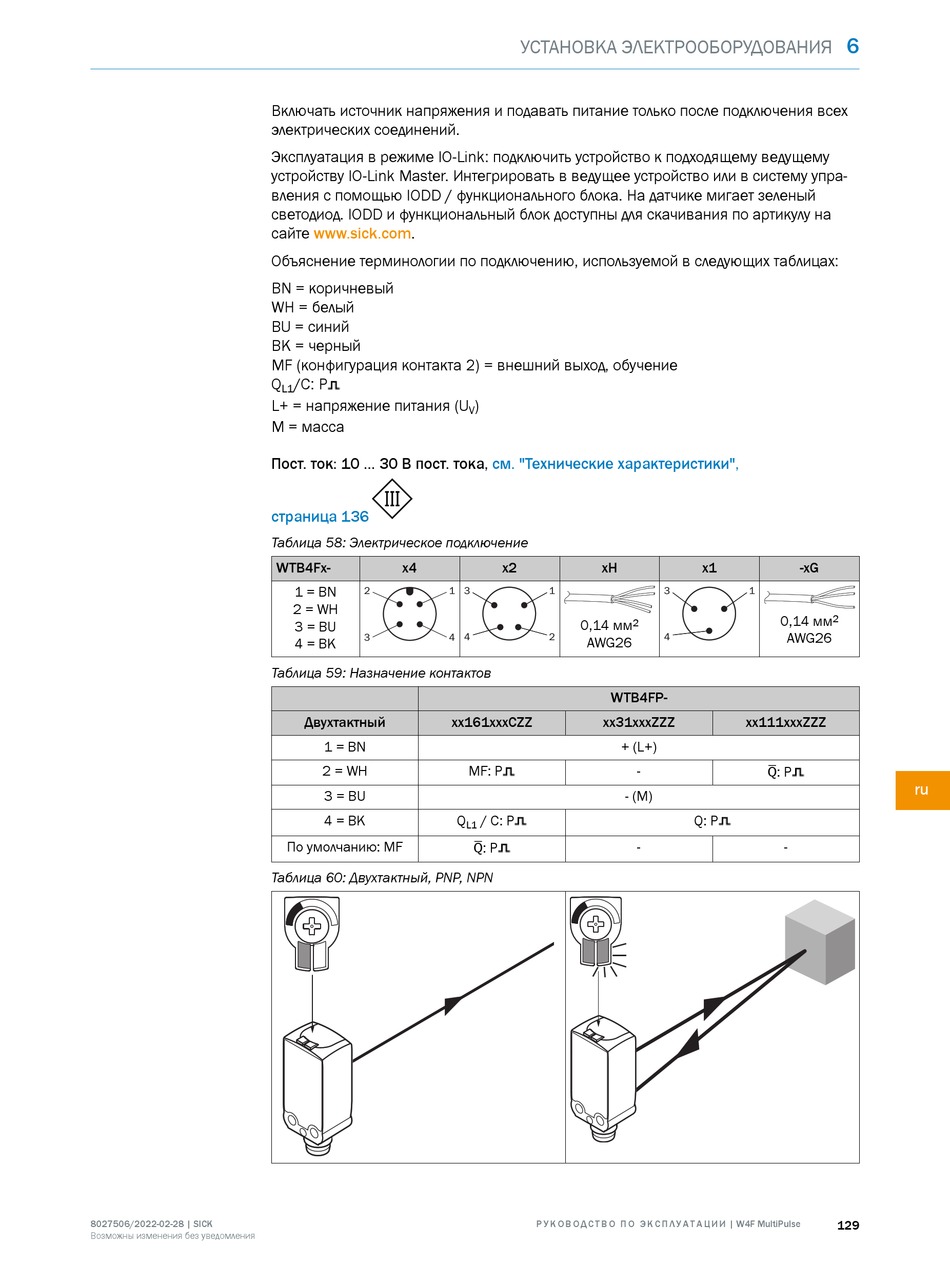

Таблица 58: Электрическое подключение
WTB4Fx- x4
1 = BN
2 1
2 = WH
3 = BU
3 4
4 = BK
Таблица 59: Назначение контактов
Двухтактный
1 = BN
2 = WH
3 = BU
4 = BK
По умолчанию: MF
Таблица 60: Двухтактный, PNP, NPN
УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ
)
V
см. "Технические характеристики",
x2 xH
3 1
0,14 мм
4 2
AWG26
WTB4FP-
xx161xxxCZZ xx31xxxZZZ
+ (L+)
MF: P
- (M)
Q / C: P
L1
Q: P
Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | W4F MultiPulse
x1 -xG
3 1
0,14 мм
2
AWG26
4
xx111xxxZZZ
- Q: P
Q: P
- -
6
2
