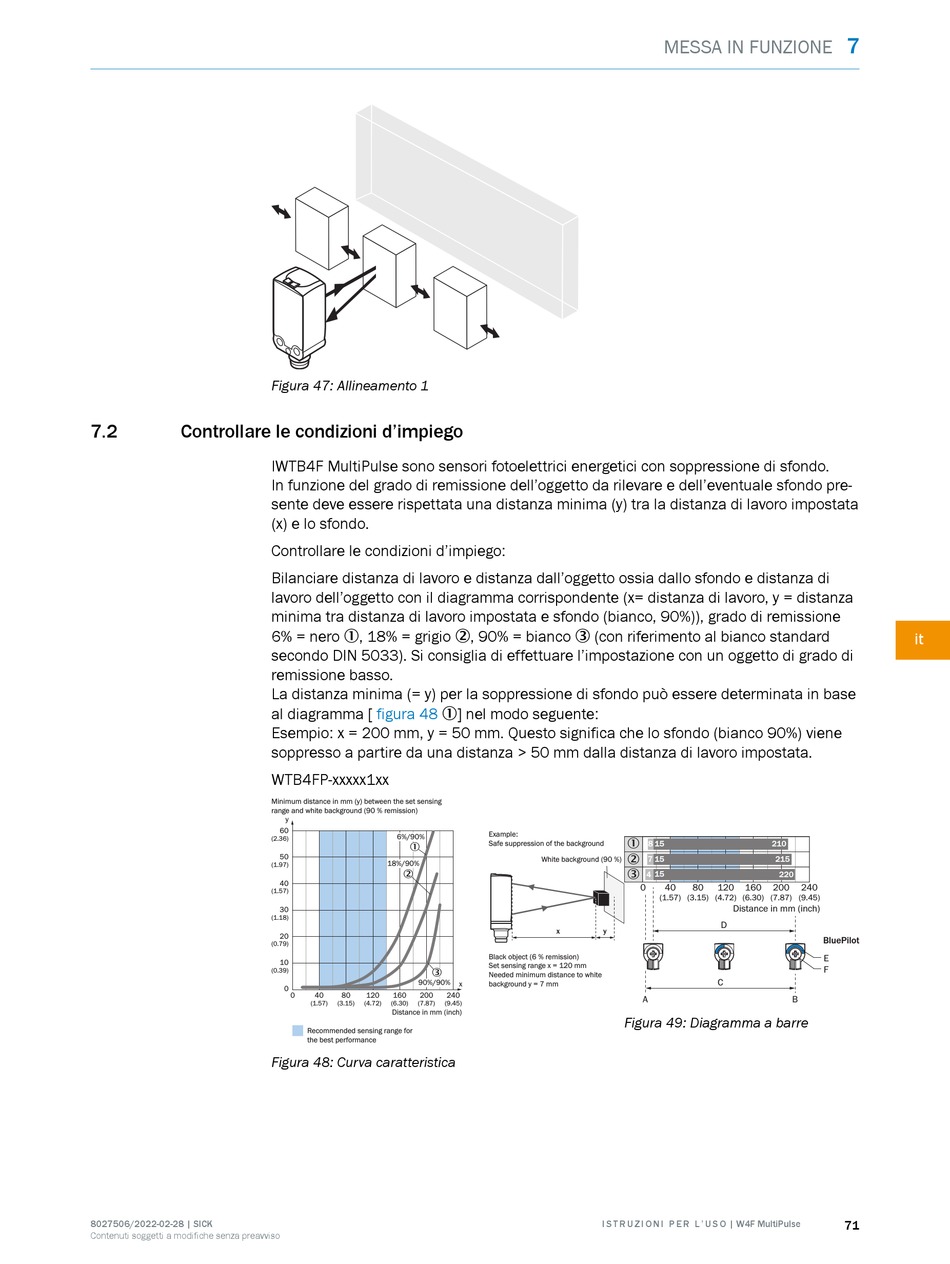

7.2

Controllare le condizioni d'impiego

8027506/2022-02-28 | SICK
Contenuti soggetti a modifiche senza preavviso
Figura 47: Allineamento 1
IWTB4F MultiPulse sono sensori fotoelettrici energetici con soppressione di sfondo.
In funzione del grado di remissione dell'oggetto da rilevare e dell'eventuale sfondo pre‐
sente deve essere rispettata una distanza minima (y) tra la distanza di lavoro impostata
(x) e lo sfondo.
Controllare le condizioni d'impiego:
Bilanciare distanza di lavoro e distanza dall'oggetto ossia dallo sfondo e distanza di
lavoro dell'oggetto con il diagramma corrispondente (x= distanza di lavoro, y = distanza
minima tra distanza di lavoro impostata e sfondo (bianco, 90%)), grado di remissione
6% = nero 1, 18% = grigio 2, 90% = bianco 3 (con riferimento al bianco standard
secondo DIN 5033). Si consiglia di effettuare l'impostazione con un oggetto di grado di
remissione basso.
La distanza minima (= y) per la soppressione di sfondo può essere determinata in base
al diagramma [ figura 48 1] nel modo seguente:
Esempio: x = 200 mm, y = 50 mm. Questo significa che lo sfondo (bianco 90%) viene
soppresso a partire da una distanza > 50 mm dalla distanza di lavoro impostata.
WTB4FP-xxxxx1xx
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
y
60
6%/90%
(2.36)
1
50
18%/90%
(1.97)
2
40
(1.57)
30
(1.18)
20
(0.79)
10
3 3
(0.39)
90%/90%
0
0
40 80 120 160 200 240
(1.57) (3.15) (4.72) (6.30) (7.87) (9.45)
Distance in mm (inch)
Recommended sensing range for
the best performance
Figura 48: Curva caratteristica
Example:
1
Safe suppression of the background
2
White background (90 %)
3
x y
Black object (6 % remission)
Set sensing range x = 120 mm
Needed minimum distance to white
x background y = 7 mm
Figura 49: Diagramma a barre
I S T R U Z I O N I P E R L ' U S O | W4F MultiPulse
MESSA IN FUNZIONE
8 15 210
7 15 215
4 15 220
0 40 80 120 160 200 240
(1.57) (3.15) (4.72) (6.30) (7.87) (9.45)
Distance in mm (inch)
D
C
A B
7
it
