7
URUCHOMIENIE
7.2 Kontrola warunków eksploatacji
pl
100 I N S T R U K C J A E K S P L O A T A C J I | W4F MultiPulse

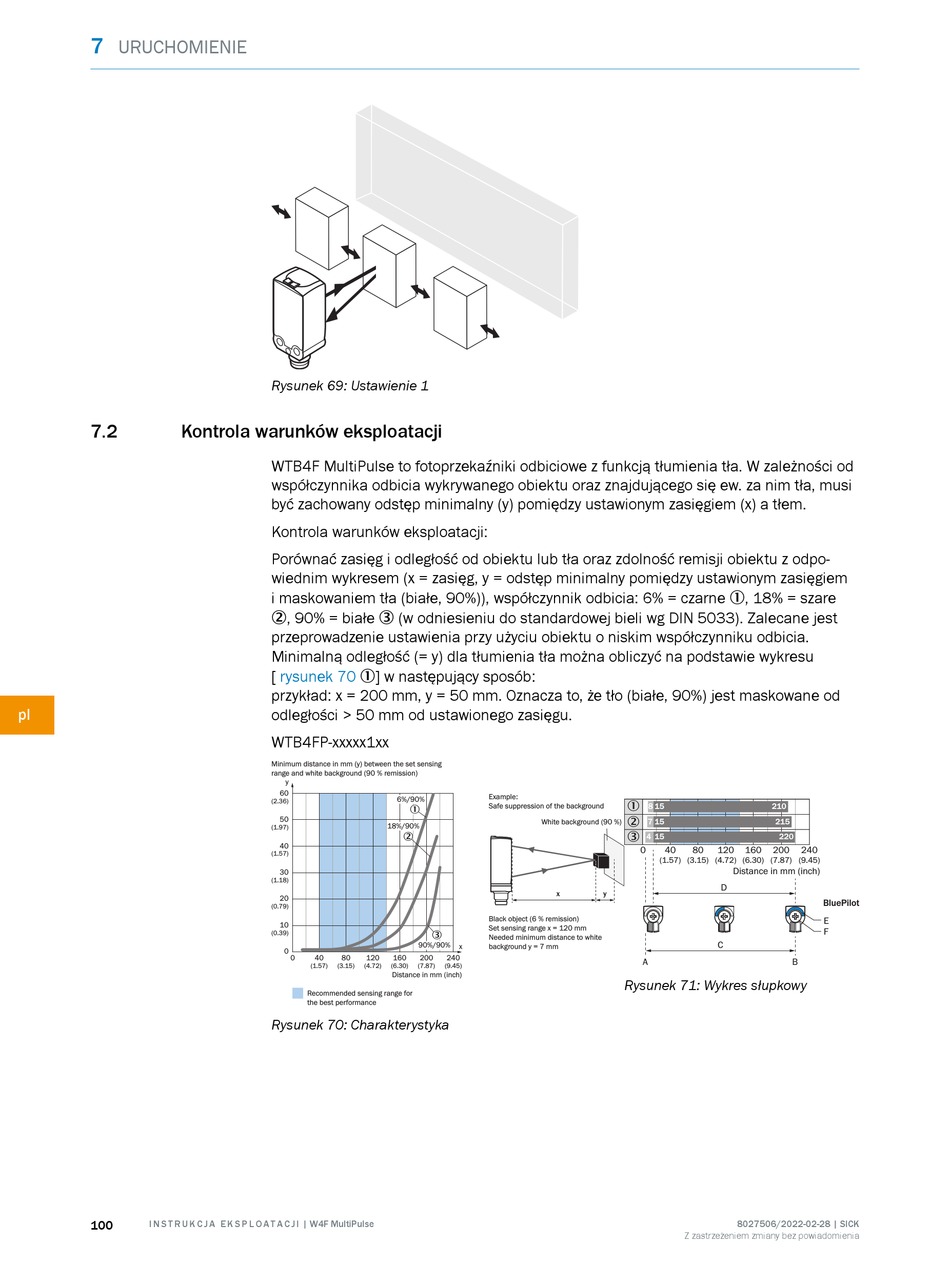

Rysunek 69: Ustawienie 1
WTB4F MultiPulse to fotoprzekaźniki odbiciowe z funkcją tłumienia tła. W zależności od
współczynnika odbicia wykrywanego obiektu oraz znajdującego się ew. za nim tła, musi
być zachowany odstęp minimalny (y) pomiędzy ustawionym zasięgiem (x) a tłem.
Kontrola warunków eksploatacji:
Porównać zasięg i odległość od obiektu lub tła oraz zdolność remisji obiektu z odpo‐
wiednim wykresem (x = zasięg, y = odstęp minimalny pomiędzy ustawionym zasięgiem
i maskowaniem tła (białe, 90%)), współczynnik odbicia: 6% = czarne 1, 18% = szare
2, 90% = białe 3 (w odniesieniu do standardowej bieli wg DIN 5033). Zalecane jest
przeprowadzenie ustawienia przy użyciu obiektu o niskim współczynniku odbicia.
Minimalną odległość (= y) dla tłumienia tła można obliczyć na podstawie wykresu
[ rysunek 70 1] w następujący sposób:
przykład: x = 200 mm, y = 50 mm. Oznacza to, że tło (białe, 90%) jest maskowane od
odległości > 50 mm od ustawionego zasięgu.
WTB4FP-xxxxx1xx
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
y
60
6%/90%
(2.36)
1
50
18%/90%
(1.97)
2
40
(1.57)
30
(1.18)
20
(0.79)
10
(0.39) 3 3
90%/90%
0
0 40 80 120 160 200 240
(1.57) (3.15) (4.72) (6.30) (7.87) (9.45)
Distance in mm (inch)
Recommended sensing range for
the best performance
Rysunek 70: Charakterystyka
Example:
1
Safe suppression of the background
2
White background (90 %)
3
x y
Black object (6 % remission)
Set sensing range x = 120 mm
Needed minimum distance to white
x background y = 7 mm
Rysunek 71: Wykres słupkowy
8 15 210
7 15 215
4 15 220
0 40 80 120 160 200 240
(1.57) (3.15) (4.72) (6.30) (7.87) (9.45)
Distance in mm (inch)
D
C
A B
8027506/2022-02-28 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
BluePilot
E
F
