Plans Cotés - SICK W4F MultiPulse Betriebsanleitung

Courant de sortie I
Protections électriques
Temps de réponse max.
Fréquence de commutation
1) A = raccordements U
B = entrées et sorties protégées contre les inversions de polarité
D = sorties protégées contre les courts-circuits et les surcharges
2) Temps de propagation du signal sur charge ohmique
3) Fréquence de commutation et temps de réponse réglables via IO-Link entre 1 ... 50 Hz / 0,02 ... 0,5 s
4) Selon le type
5) Pour un rapport clair/sombre de 1:1
8) Valable pour Q\ sur broche 2 si configuré par logiciel
Données mécaniques
Indice de protection
Température ambiante de fonctionnement
11.2 Plans cotés
8027506/2022-02-28 | SICK
Sujet à modification sans préavis
max.
4)
protégés contre les inversions de polarité
B
16 (0.63)
3
1
2
4
5
9
(0.35)
5.6 (0.22)
67
8
8 (0.32)
Ø 6.2
(0.24)

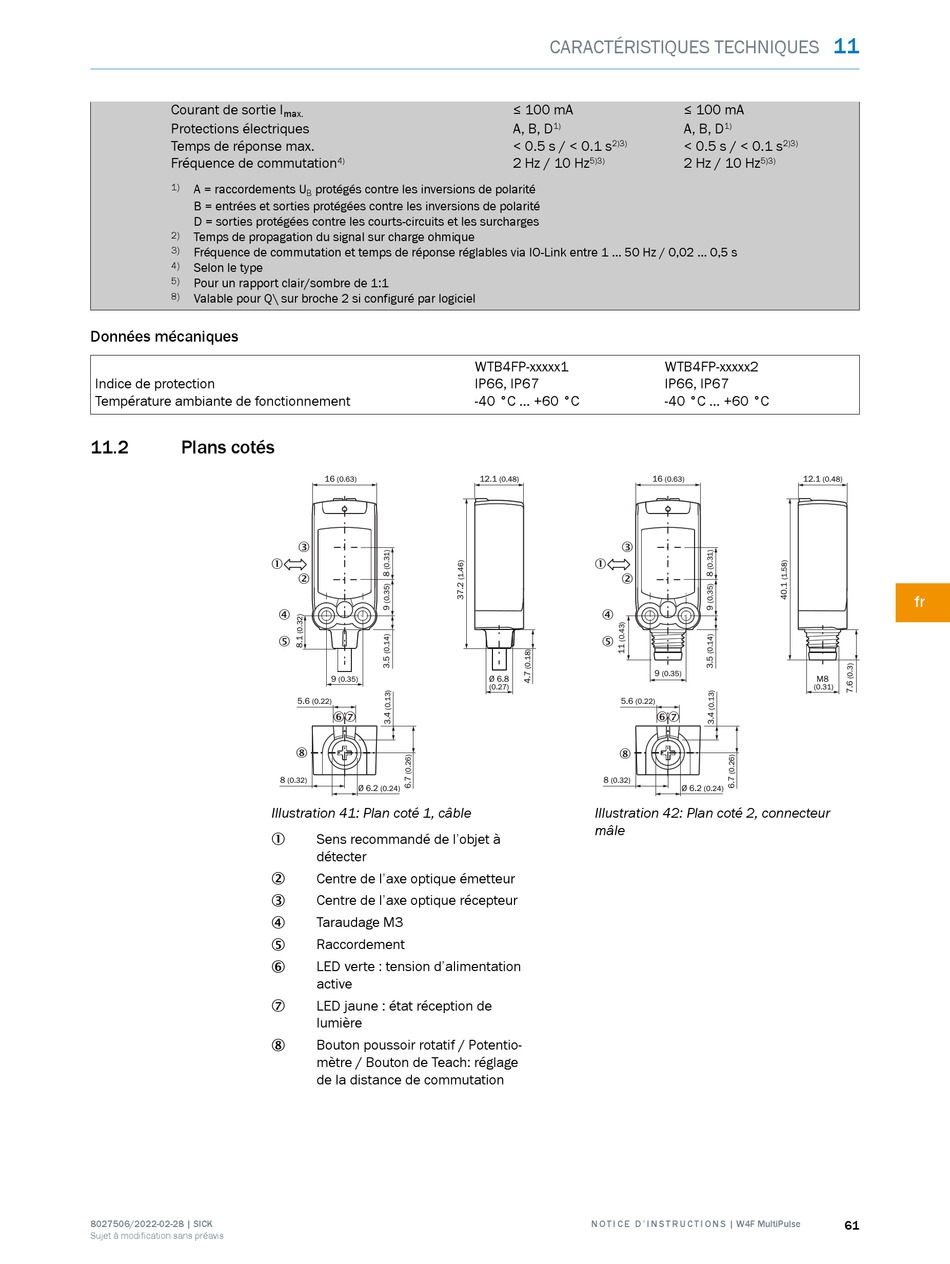

Illustration 41: Plan coté 1, câble
Sens recommandé de l'objet à
1
détecter
Centre de l'axe optique émetteur
2
Centre de l'axe optique récepteur
3
Taraudage M3
4
Raccordement
5
LED verte : tension d'alimentation
6
active
LED jaune : état réception de
7
lumière
Bouton poussoir rotatif / Potentio‐
8
mètre / Bouton de Teach: réglage
de la distance de commutation
CARACTÉRISTIQUES TECHNIQUES
≤ 100 mA
A, B, D
1)
< 0.5 s / < 0.1 s
2)3)
2 Hz / 10 Hz 5)3)
WTB4FP-xxxxx1
IP66, IP67
-40 °C ... +60 °C
12.1 (0.48) 16
3
1
2
4
5
Ø 6.8
(0.27)
5.6 (0.22)
8
8 (0.32)
Illustration 42: Plan coté 2, connecteur
mâle
N O T I C E D ' I N S T R U C T I O N S | W4F MultiPulse
11
≤ 100 mA
A, B, D
1)
< 0.5 s / < 0.1 s
2)3)
2 Hz / 10 Hz 5)3)
WTB4FP-xxxxx2
IP66, IP67
-40 °C ... +60 °C
(0.63) 12.1 (0.48)
9
(0.35)
M8
(0.31)
67
Ø 6.2
(0.24)
