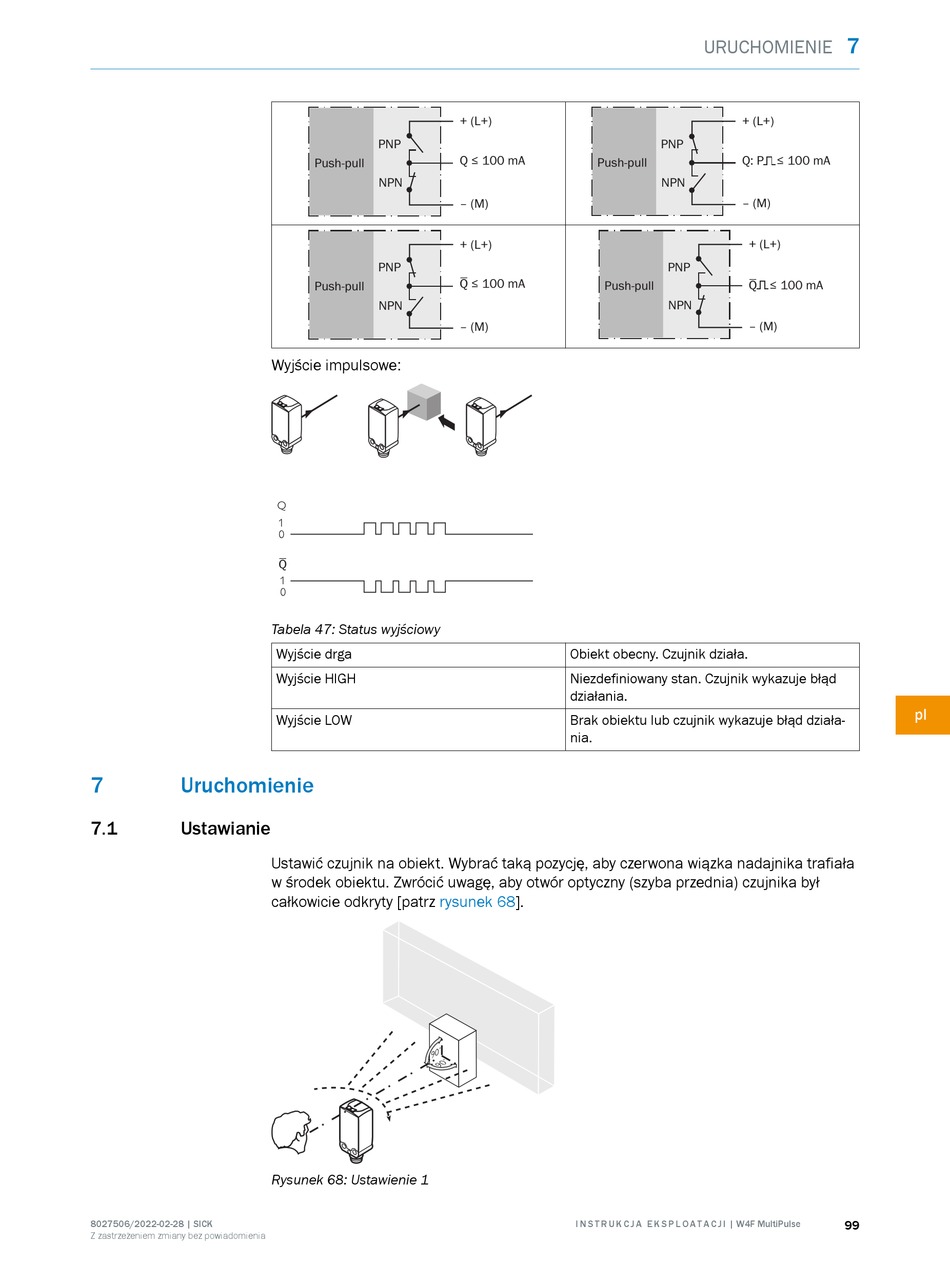

Uruchomienie; Ustawianie - SICK W4F MultiPulse Betriebsanleitung

7

Uruchomienie

7.1

Ustawianie

8027506/2022-02-28 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Wyjście impulsowe:
Q
Tabela 47: Status wyjściowy
Wyjście drga
Wyjście HIGH
Wyjście LOW
Ustawić czujnik na obiekt. Wybrać taką pozycję, aby czerwona wiązka nadajnika trafiała
w środek obiektu. Zwrócić uwagę, aby otwór optyczny (szyba przednia) czujnika był
całkowicie odkryty [patrz rysunek
Rysunek 68: Ustawienie 1
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
Obiekt obecny. Czujnik działa.
Niezdefiniowany stan. Czujnik wykazuje błąd
działania.
Brak obiektu lub czujnik wykazuje błąd działa‐
nia.
68].
I N S T R U K C J A E K S P L O A T A C J I | W4F MultiPulse
URUCHOMIENIE
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
7
pl
99
