Comprobar las condiciones de uso

8027506/2022-02-28 | SICK
Sujeto a cambio sin previo aviso

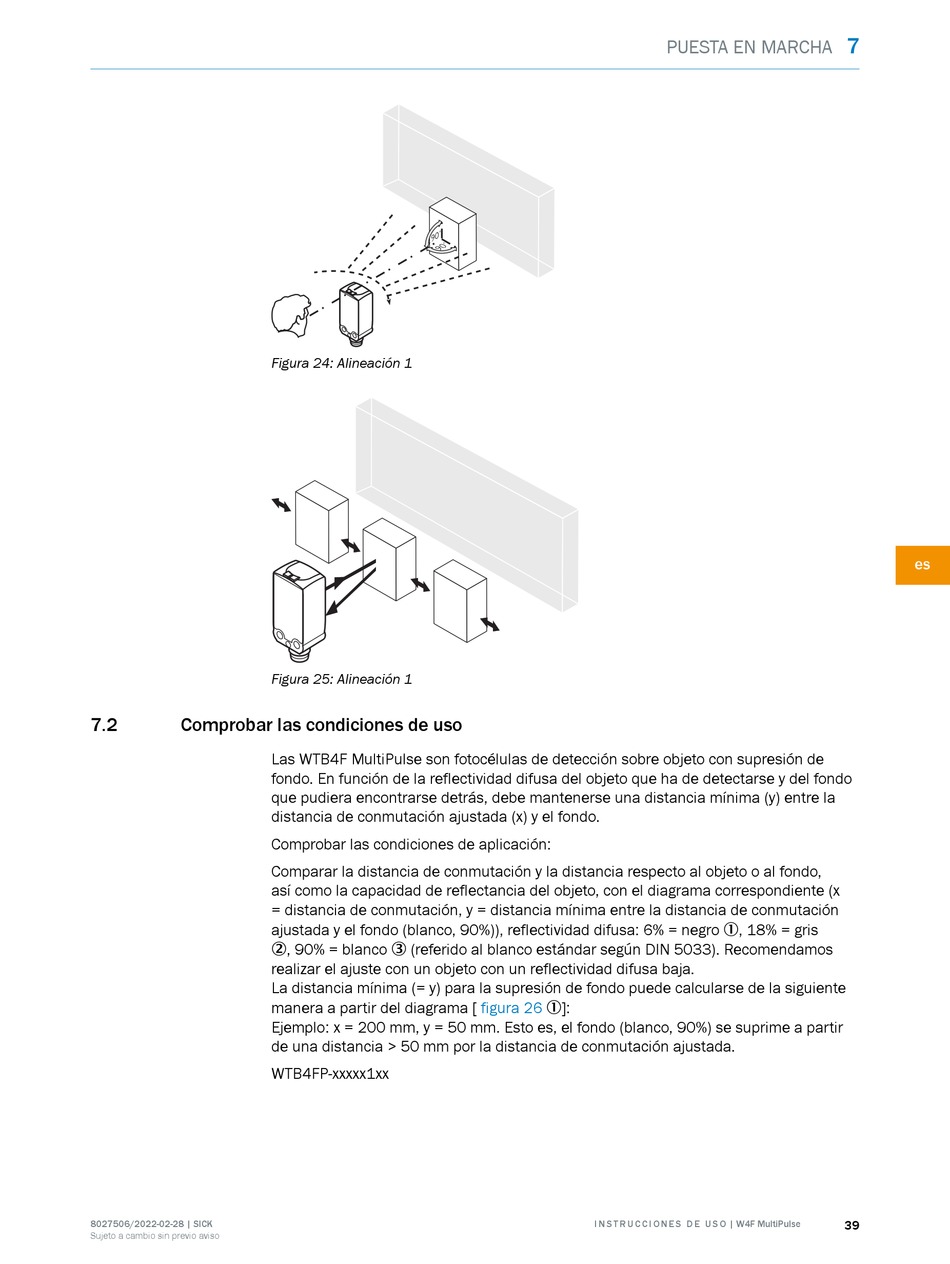

Figura 24: Alineación 1
Figura 25: Alineación 1
Las WTB4F MultiPulse son fotocélulas de detección sobre objeto con supresión de
fondo. En función de la reflectividad difusa del objeto que ha de detectarse y del fondo
que pudiera encontrarse detrás, debe mantenerse una distancia mínima (y) entre la
distancia de conmutación ajustada (x) y el fondo.
Comprobar las condiciones de aplicación:
Comparar la distancia de conmutación y la distancia respecto al objeto o al fondo,
así como la capacidad de reflectancia del objeto, con el diagrama correspondiente (x
= distancia de conmutación, y = distancia mínima entre la distancia de conmutación
ajustada y el fondo (blanco, 90%)), reflectividad difusa: 6% = negro 1, 18% = gris
2, 90% = blanco 3 (referido al blanco estándar según DIN 5033). Recomendamos
realizar el ajuste con un objeto con un reflectividad difusa baja.
La distancia mínima (= y) para la supresión de fondo puede calcularse de la siguiente
manera a partir del diagrama [
Ejemplo: x = 200 mm, y = 50 mm. Esto es, el fondo (blanco, 90%) se suprime a partir
de una distancia > 50 mm por la distancia de conmutación ajustada.
WTB4FP-xxxxx1xx
figura 26
1]:
