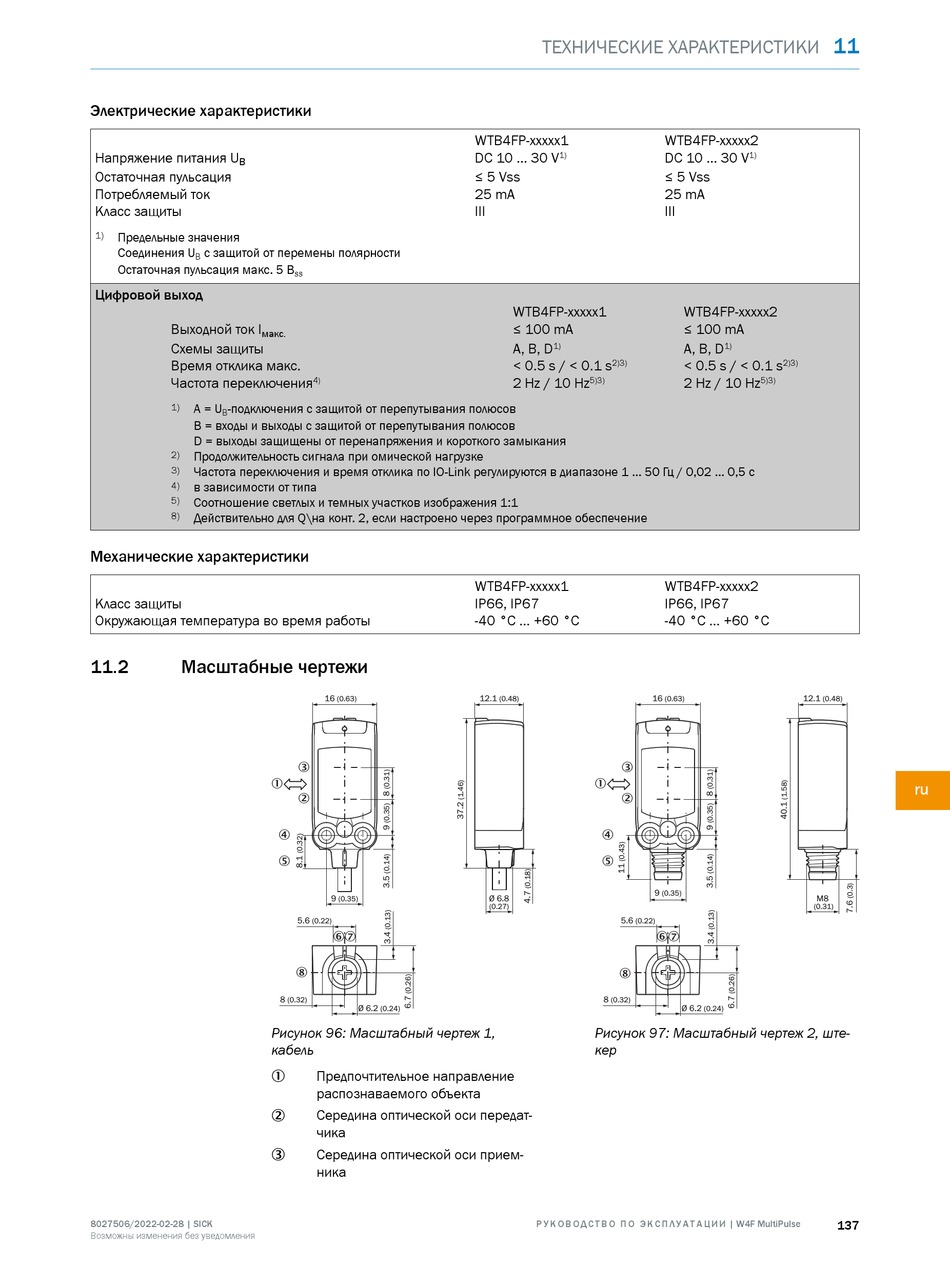

Электрические Характеристики; Механические Характеристики; Масштабные Чертежи - SICK W4F MultiPulse Betriebsanleitung

Электрические характеристики
Напряжение питания U
B
Остаточная пульсация
Потребляемый ток
Класс защиты
1) Предельные значения
Соединения U с защитой от перемены полярности
B
Остаточная пульсация макс. 5 В
Цифровой выход
Выходной ток I
макс.
Схемы защиты
Время отклика макс.
Частота переключения
1) A = U -подключения с защитой от перепутывания полюсов
B
B = входы и выходы с защитой от перепутывания полюсов
D = выходы защищены от перенапряжения и короткого замыкания
2) Продолжительность сигнала при омической нагрузке
3) Частота переключения и время отклика по IO-Link регулируются в диапазоне 1 ... 50 Гц / 0,02 ... 0,5 с
4) в зависимости от типа
5) Соотношение светлых и темных участков изображения 1:1
8) Действительно для Q\на конт. 2, если настроено через программное обеспечение
Механические характеристики
Класс защиты
Окружающая температура во время работы
11.2 Масштабные чертежи
8027506/2022-02-28 | SICK
Возможны изменения без уведомления
ss
4)
16
(0.63)
3
1
2
4
5
9
(0.35)
5.6
(0.22)
67
8
8
(0.32)
Ø 6.2 (0.24)
Рисунок 96: Масштабный чертеж 1,
кабель
Предпочтительное направление
1
распознаваемого объекта
Середина оптической оси передат‐
2
чика
Середина оптической оси прием‐
3
ника
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
WTB4FP-xxxxx1
DC 10 ... 30 V
1)
≤ 5 Vss
25 mA
III
WTB4FP-xxxxx1
≤ 100 mA
A, B, D
1)
< 0.5 s / < 0.1 s
2)3)
2 Hz / 10 Hz
5)3)
WTB4FP-xxxxx1
IP66, IP67
-40 °C ... +60 °C
12.1 16
(0.48)
3
1
2
4
5
Ø 6.8
(0.27)
5.6
(0.22)
8
8
(0.32)
Рисунок 97: Масштабный чертеж 2, ште‐
кер
Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | W4F MultiPulse
11
WTB4FP-xxxxx2
DC 10 ... 30 V
1)
≤ 5 Vss
25 mA
III
WTB4FP-xxxxx2
≤ 100 mA
A, B, D
1)
< 0.5 s / < 0.1 s
2)3)
2 Hz / 10 Hz
5)3)
WTB4FP-xxxxx2
IP66, IP67
-40 °C ... +60 °C
12.1
(0.63) (0.48)
9 (0.35)
M8
(0.31)
67
Ø 6.2 (0.24)
