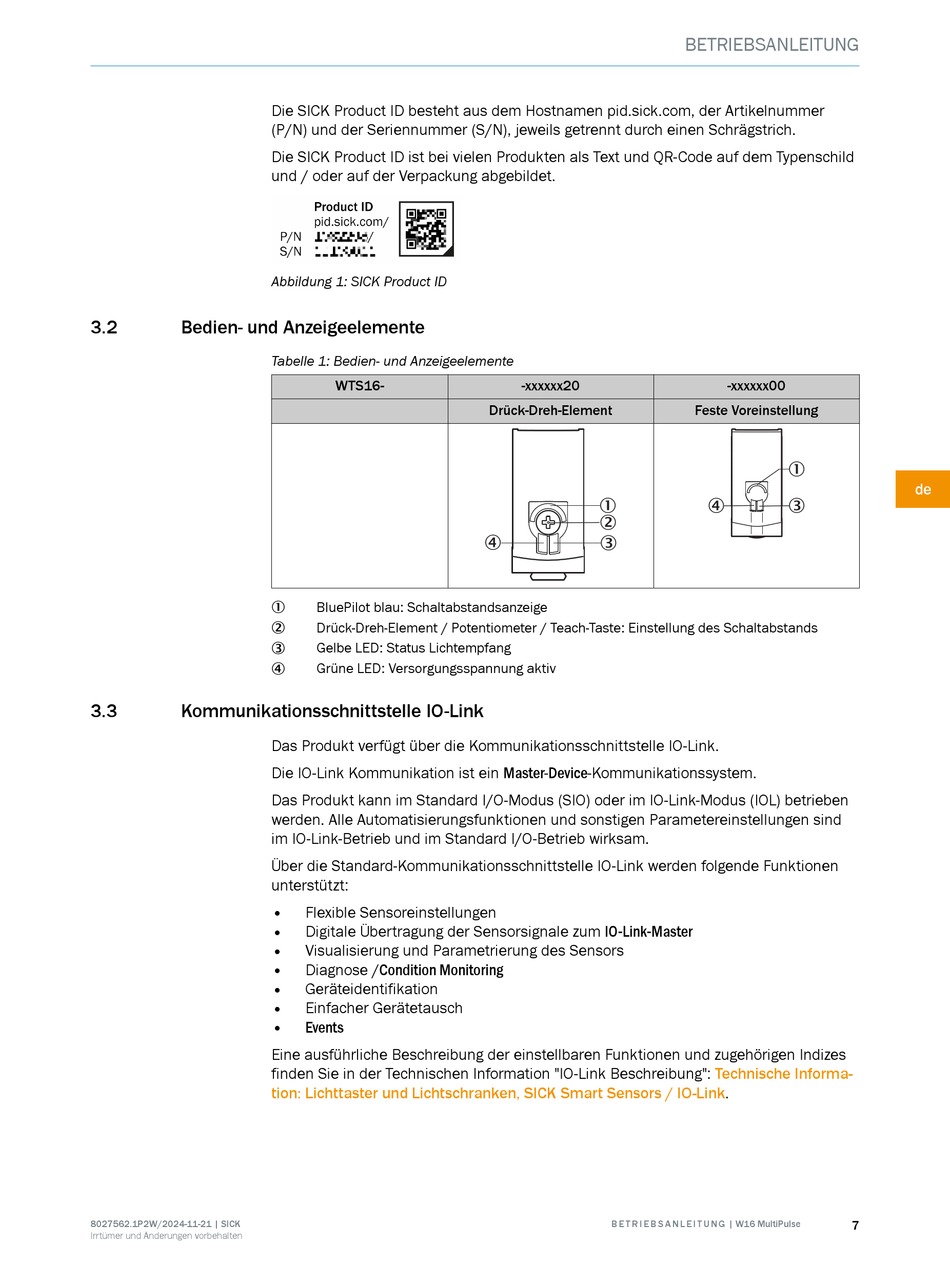

3.2

Bedien- und Anzeigeelemente

3.3 Kommunikationsschnittstelle IO-Link
8027562.1P2W/2024-11-21 | SICK
Irrtümer und Änderungen vorbehalten
Die SICK Product ID besteht aus dem Hostnamen pid.sick.com, der Artikelnummer
(P/N) und der Seriennummer (S/N), jeweils getrennt durch einen Schrägstrich.
Die SICK Product ID ist bei vielen Produkten als Text und QR-Code auf dem Typenschild
und / oder auf der Verpackung abgebildet.
Abbildung 1: SICK Product ID
Tabelle 1: Bedien- und Anzeigeelemente
WTS16-
BluePilot blau: Schaltabstandsanzeige
1
Drück-Dreh-Element / Potentiometer / Teach-Taste: Einstellung des Schaltabstands
2
Gelbe LED: Status Lichtempfang
3
Grüne LED: Versorgungsspannung aktiv
4
Das Produkt verfügt über die Kommunikationsschnittstelle IO-Link.
Die IO-Link Kommunikation ist ein Master-Device-Kommunikationssystem.
Das Produkt kann im Standard I/O-Modus (SIO) oder im IO-Link-Modus (IOL) betrieben
werden. Alle Automatisierungsfunktionen und sonstigen Parametereinstellungen sind
im IO-Link-Betrieb und im Standard I/O-Betrieb wirksam.
Über die Standard-Kommunikationsschnittstelle IO-Link werden folgende Funktionen
unterstützt:
• Flexible Sensoreinstellungen
• Digitale Übertragung der Sensorsignale zum IO-Link-Master
• Visualisierung und Parametrierung des Sensors
• Diagnose /Condition Monitoring
• Geräteidentifikation
•
Einfacher Gerätetausch
• Events
Eine ausführliche Beschreibung der einstellbaren Funktionen und zugehörigen Indizes
finden Sie in der Technischen Information "IO-Link Beschreibung":
tion: Lichttaster und Lichtschranken, SICK Smart Sensors /
-xxxxxx20
Drück-Dreh-Element
1
2
4
3
B E T R I E B S A N L E I T U N G | W16 MultiPulse
BETRIEBSANLEITUNG
-xxxxxx00
Feste Voreinstellung
1
4 3
Technische Informa‐
IO-Link.
