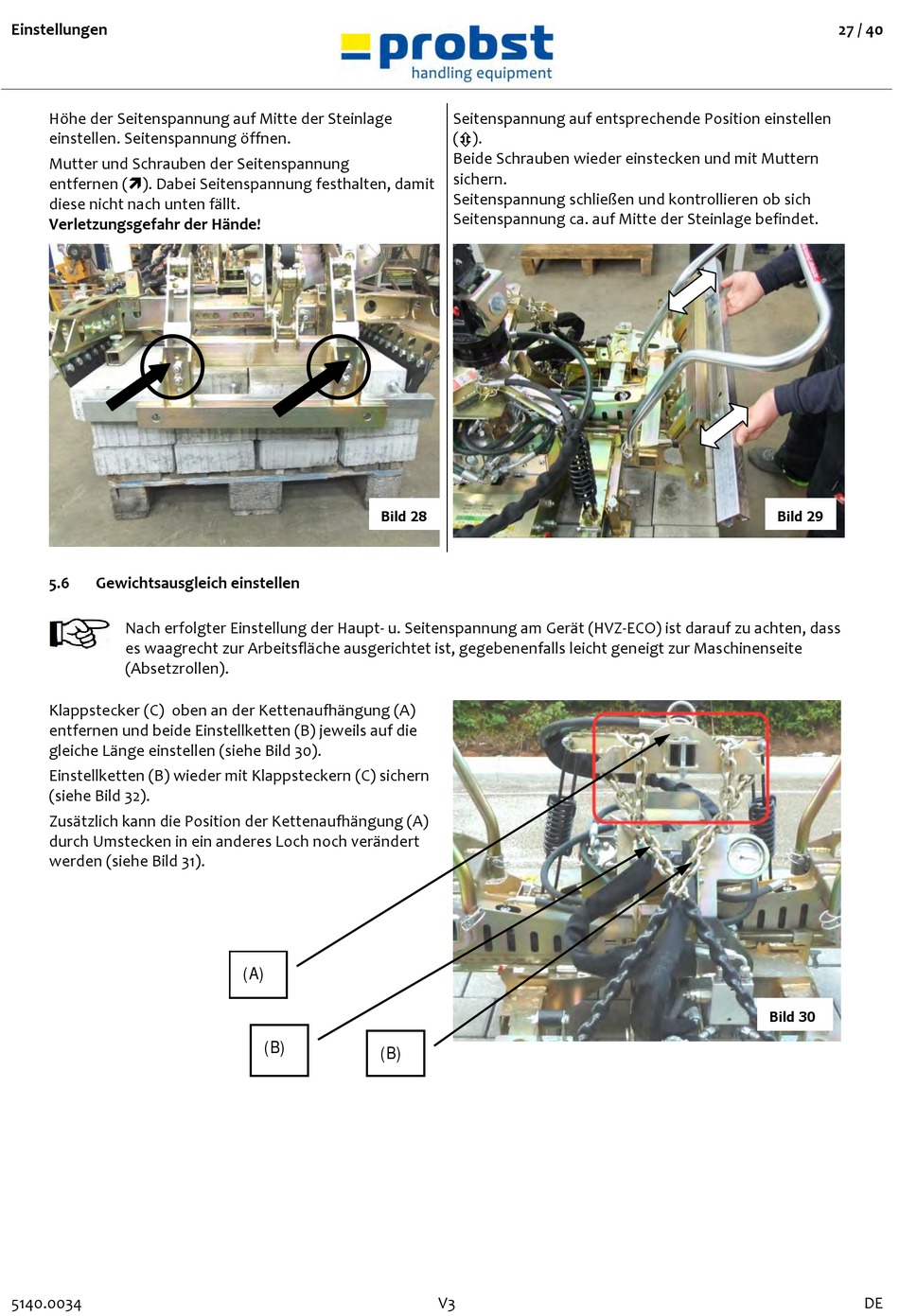

Gewichtsausgleich Einstellen - probst HVZ-ECO Betriebsanleitung

Einstellungen
Höhe der Seitenspannung auf Mitte der Steinlage
einstellen. Seitenspannung öffnen.
Mutter und Schrauben der Seitenspannung
entfernen (). Dabei Seitenspannung festhalten, damit
diese nicht nach unten fällt.
Verletzungsgefahr der Hände!
5.6

Gewichtsausgleich einstellen

Nach erfolgter Einstellung der Haupt- u. Seitenspannung am Gerät (HVZ-ECO) ist darauf zu achten, dass
es waagrecht zur Arbeitsfläche ausgerichtet ist, gegebenenfalls leicht geneigt zur Maschinenseite
(Absetzrollen).
Klappstecker (C) oben an der Kettenaufhängung (A)
entfernen und beide Einstellketten (B) jeweils auf die
gleiche Länge einstellen (siehe Bild 30).
Einstellketten (B) wieder mit Klappsteckern (C) sichern
(siehe Bild 32).
Zusätzlich kann die Position der Kettenaufhängung (A)
durch Umstecken in ein anderes Loch noch verändert
werden (siehe Bild 31).
5140.0034
Bild 28
(A)
(B)
(B)
Seitenspannung auf entsprechende Position einstellen
().
Beide Schrauben wieder einstecken und mit Muttern
sichern.
Seitenspannung schließen und kontrollieren ob sich
Seitenspannung ca. auf Mitte der Steinlage befindet.
