Installation

4 Installation
4.1

Montage sur l'appareil porteur

N'utiliser que des accessoires Probst d'origine, en cas de doute prendre contact avec le fabricant.
La charge admissible de l'appareil porteur /engin de levage ne doit pas être dépassée par la charge de
l'appareil et des appareils rapportés (moteur vireur, poches à emboîter, etc.) ainsi que par la charge
supplémentaire des objets à appréhender.
En général, le appareil doit être suspendu par cardan à la appaareil de lavage/porteur, de manière à ce que
le appareil raccordé puissent osciller librement avec n'importe quelle position.
En peut en aucun cas un appareil peut être monté rigide à de l'appareil porteur /engin de levage !
En cas d'entrave du mouvement d'oscillation, des contraintes peuvent apparaître et entraîner une rupture
du appareil et du système de suspension. La mort, des blessures graves et des dommages matériels
peuvent en être la conséquence.
L'assemblage mécanique entre la HVZ-ECO et l'appareil porteur (excavatrice) est réalisé au moyen d'un dispositif de
fixation sur excavatrice (UBA, ou adaptateur de type Lehnhof).

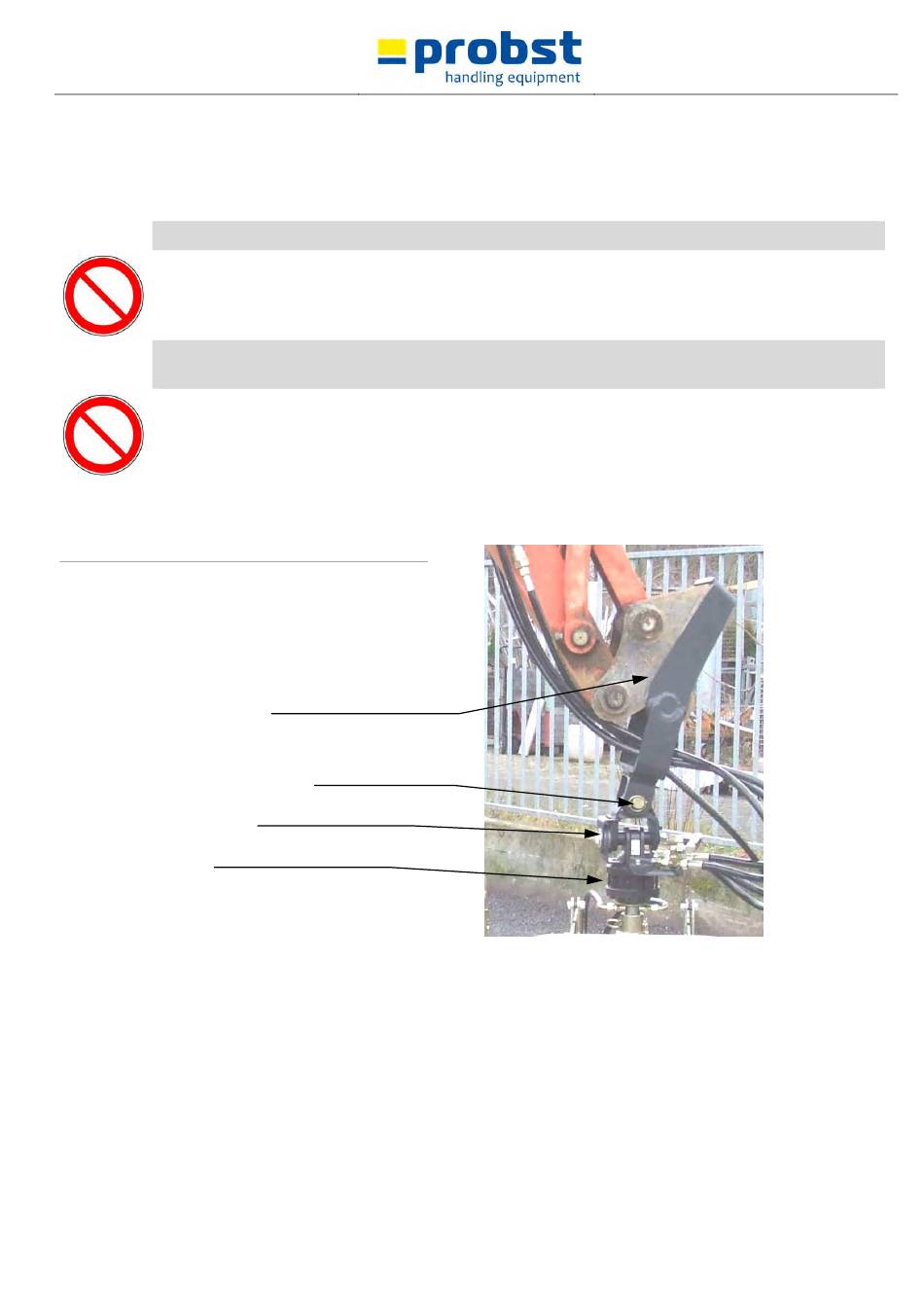

Dispositif de fixation avec adaptateur de type Lehnhof
Il faut réaliser un assemblage sécurisé (cheville avec bague de
blocage) entre la tête pivotante et le dispositif de fixation sur
l'excavatrice.
Dispositif de fixation sur
excavatrice (adaptateur
Lehnhof)
Boulon avec bague de blocage
Amortisseur d'oscillations
Tête pivotante
