Bedienung
5.6.6.2

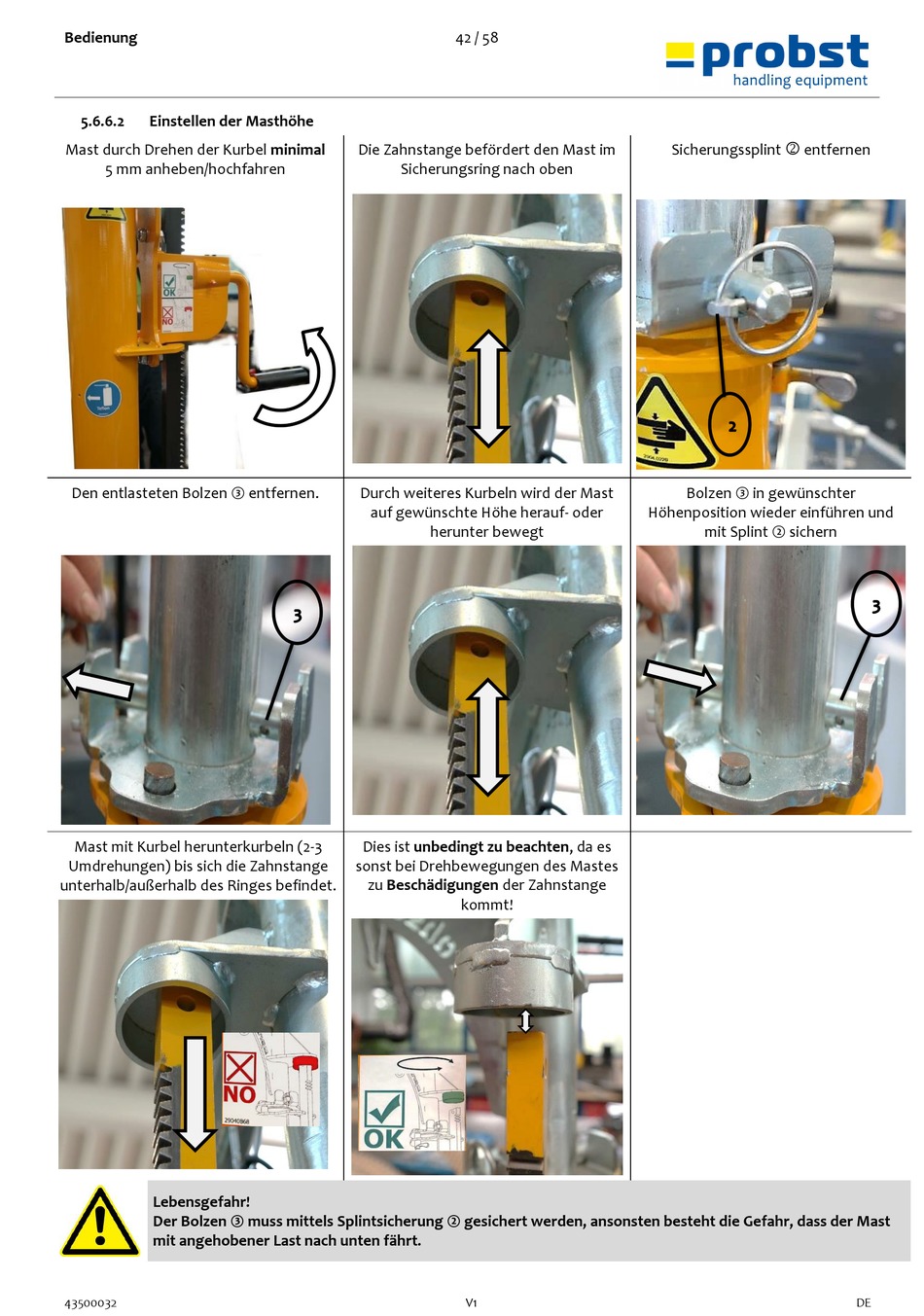

Einstellen der Masthöhe
Mast durch Drehen der Kurbel minimal
5 mm anheben/hochfahren
Den entlasteten Bolzen ③ entfernen.
Mast mit Kurbel herunterkurbeln (2-3
Umdrehungen) bis sich die Zahnstange
unterhalb/außerhalb des Ringes befindet.
Lebensgefahr!
Der Bolzen ③ muss mittels Splintsicherung ② gesichert werden, ansonsten besteht die Gefahr, dass der Mast
mit angehobener Last nach unten fährt.
43500032
42 / 58
Die Zahnstange befördert den Mast im
Sicherungsring nach oben
Durch weiteres Kurbeln wird der Mast
auf gewünschte Höhe herauf- oder
herunter bewegt
Dies ist unbedingt zu beachten, da es
sonst bei Drehbewegungen des Mastes
zu Beschädigungen der Zahnstange
kommt!
V1
Sicherungssplint
entfernen
Bolzen ③ in gewünschter
Höhenposition wieder einführen und
mit Splint ② sichern
DE
