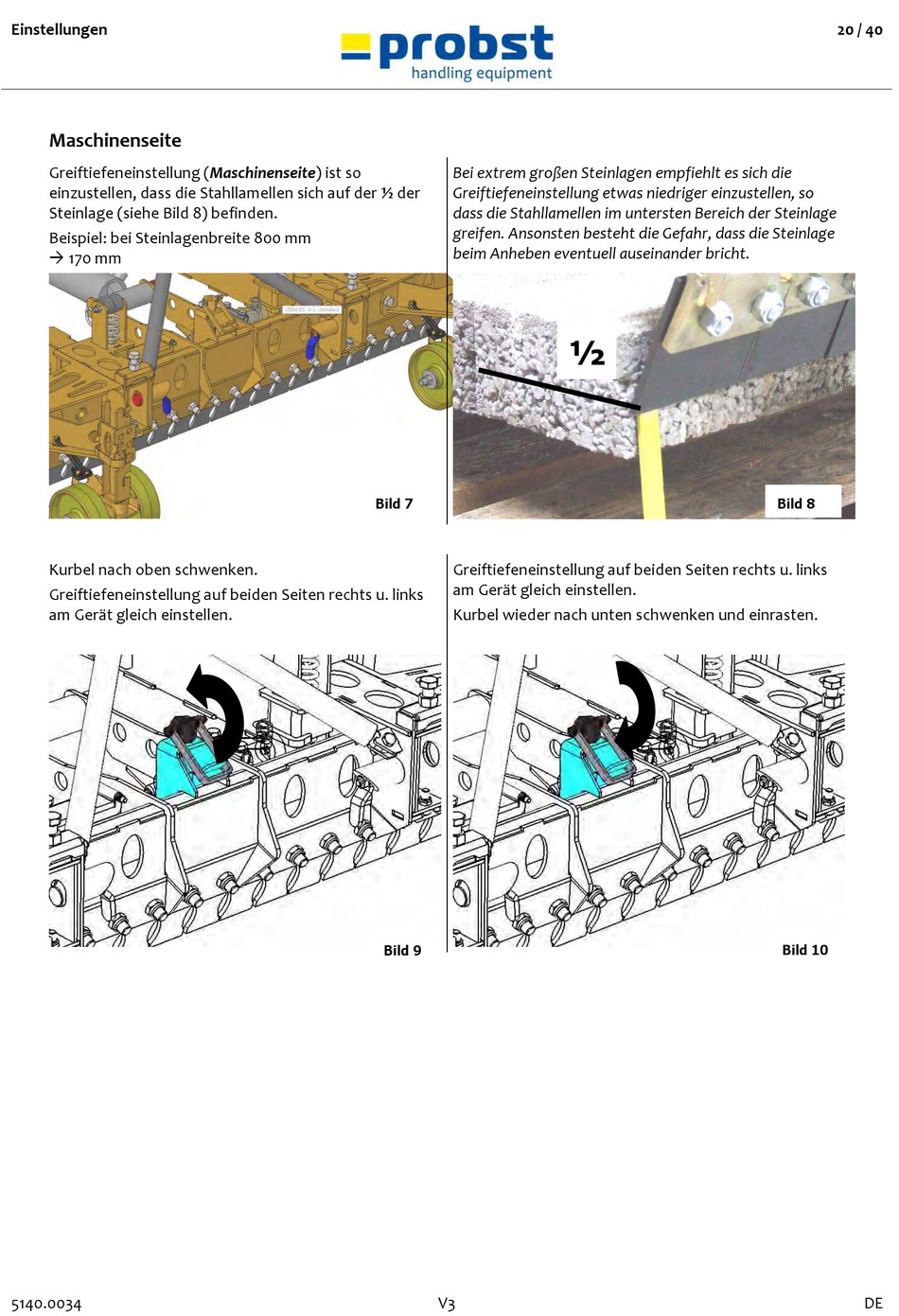

probst HVZ-ECO Betriebsanleitung Seite 23

Einstellungen
Maschinenseite
Greiftiefeneinstellung (Maschinenseite) ist so
einzustellen, dass die Stahllamellen sich auf der ½ der
Steinlage (siehe Bild 8) befinden.
Beispiel: bei Steinlagenbreite 800 mm
 170 mm
Kurbel nach oben schwenken.
Greiftiefeneinstellung auf beiden Seiten rechts u. links
am Gerät gleich einstellen.
5140.0034
Bei extrem großen Steinlagen empfiehlt es sich die
Greiftiefeneinstellung etwas niedriger einzustellen, so
dass die Stahllamellen im untersten Bereich der Steinlage
greifen. Ansonsten besteht die Gefahr, dass die Steinlage
beim Anheben eventuell auseinander bricht.
Bild 7
Greiftiefeneinstellung auf beiden Seiten rechts u. links
am Gerät gleich einstellen.
Kurbel wieder nach unten schwenken und einrasten.
Bild 9
V3
½
20 / 40
Bild 8
Bild 10
DE
