Réglage
5.5

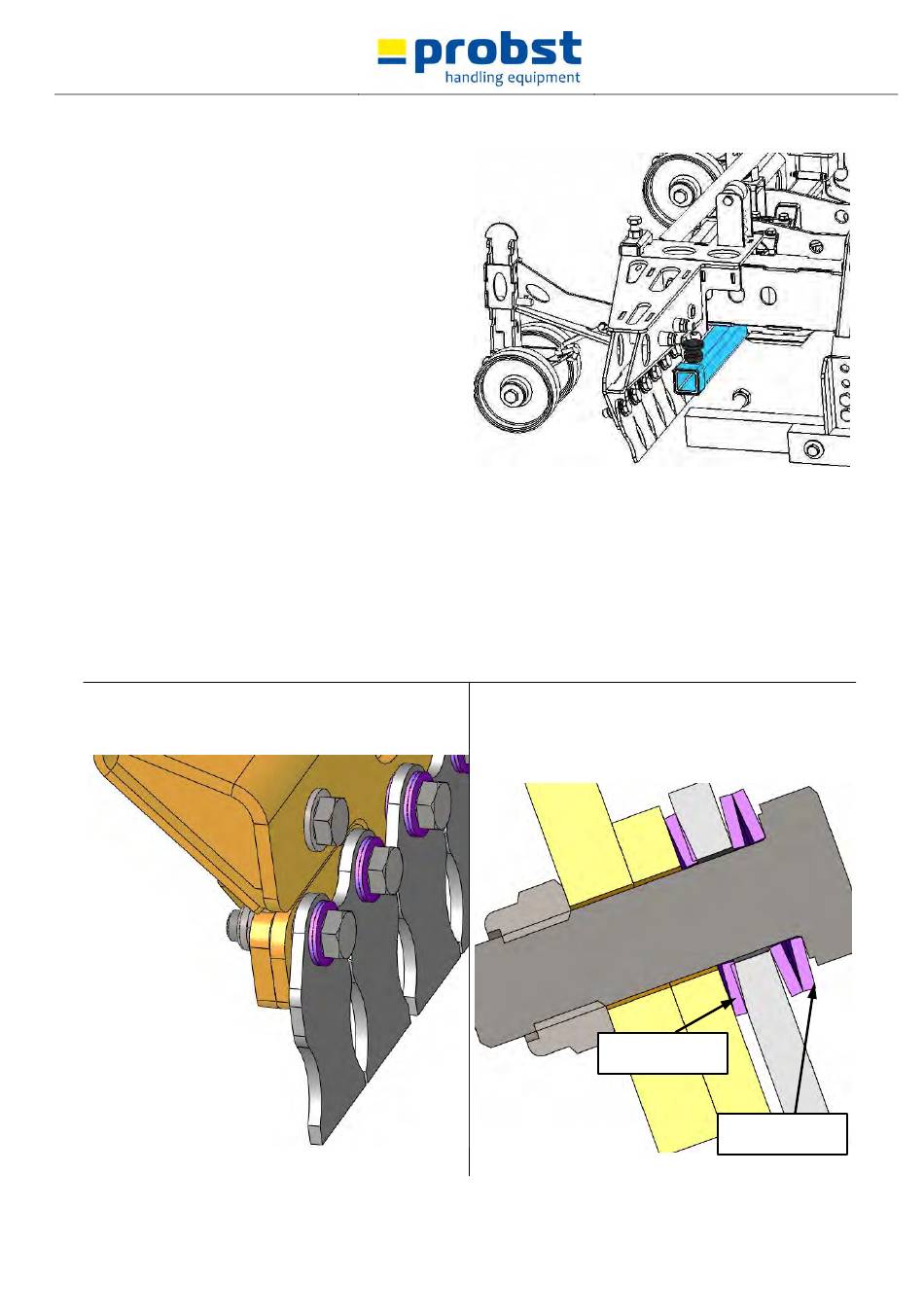

Barre de maintien

Lorsque la largeur de la couche de pavés est supérieure
à 1000 mm, il est conseillé d'utiliser la barre de maintien
réglable (max. 1200 mm).
Tirer et tourner simultanément la goupille à ressort.
Relâcher ensuite la goupille à ressort.
Régler la position de la barre de maintien, tirer et
tourner simultanément la goupille à ressort jusqu'à ce
qu'elle s'enclenche à nouveau
5.6 Réglage des lames d'acier
•
Les lames d'acier ne devraient pas dépasser latéralement le contour des pavés, car elles saisiraient sinon, lors
de la pose, les pavés déjà posés et pourraient les enfoncer dans la plateforme. Selon la longueur du paquet,
retirer les lames dépassant latéralement ou les remplacer par des lames de dimensions 1,5 fois ou des demi-
lames
•
Lors du montage des vis de fixation des lames, veiller à ce que la disposition des rondelles-ressort soit
identique à la figure.
Ill. A
Bloquer les écrous indesserrables et les dévisser à nouveau de ½ tour, afin de donner aux lames une flexibilité
initiale par l'intermédiaire des rondelles-ressort et de permettre ainsi une préhension en douceur
5140.0034
Ill. 21
Lors du montage des vis de fixation des lames, veillez à
ce que la disposition des trois ressorts cylindriques
corresponde au schéma (figure B).
lames d'acier
Ill. B
V3
27 / 41
