Einstellungen
Hauptspannungsrichtung
Bild 32
5.1.11

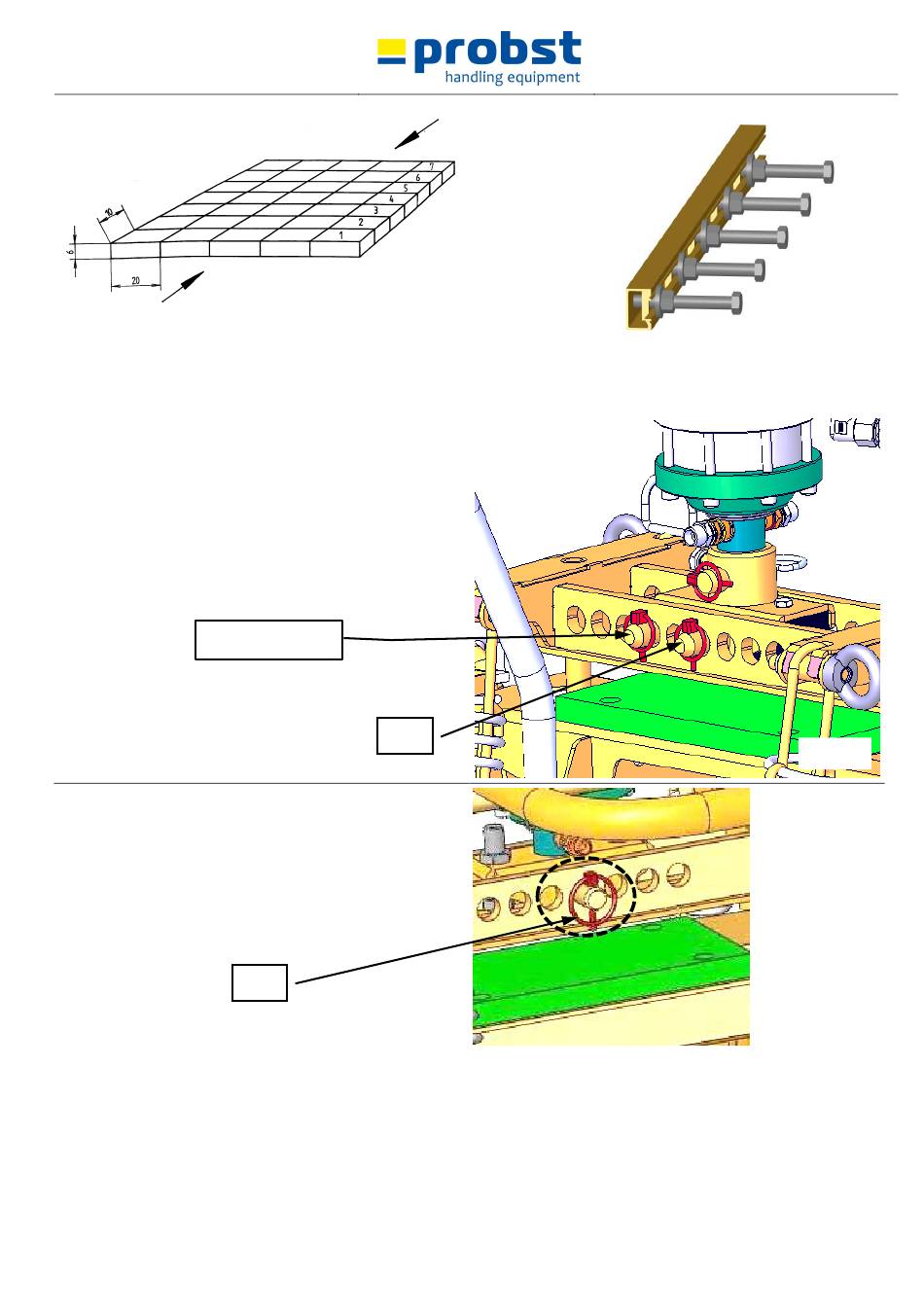

Gewichtsausgleich einstellen

Nach erfolgter Einstellung der Haupt- u. Nebenspannung am
Gerät ist darauf zu achten, dass es waagrecht zur
Arbeitsfläche ausgerichtet ist, gegebenenfalls leicht geneigt
zur Maschinenseite (Absetzrollen).
Als Orientierung: der mittlere Steckbolzen (B) sollte sich in
etwa in der Mitte der Steinlage befinden (gesehen aus Sicht
der Nebenspannung).
Transportbolzen
Klappsplint (A) vom Steckbolzen (B) entfernen.
Steckbolzen (B) herausziehen (siehe Pfeil).
Drehkopfaufhängung an entsprechender Position
positionieren, Steckbolzen (B) wieder einstecken und auf
mit Klappsplint (A) wieder
5140.0042
(B)
sichern.
(A)
Bild 33
V1
32 / 44
Bild 34
Bild 33
DE
