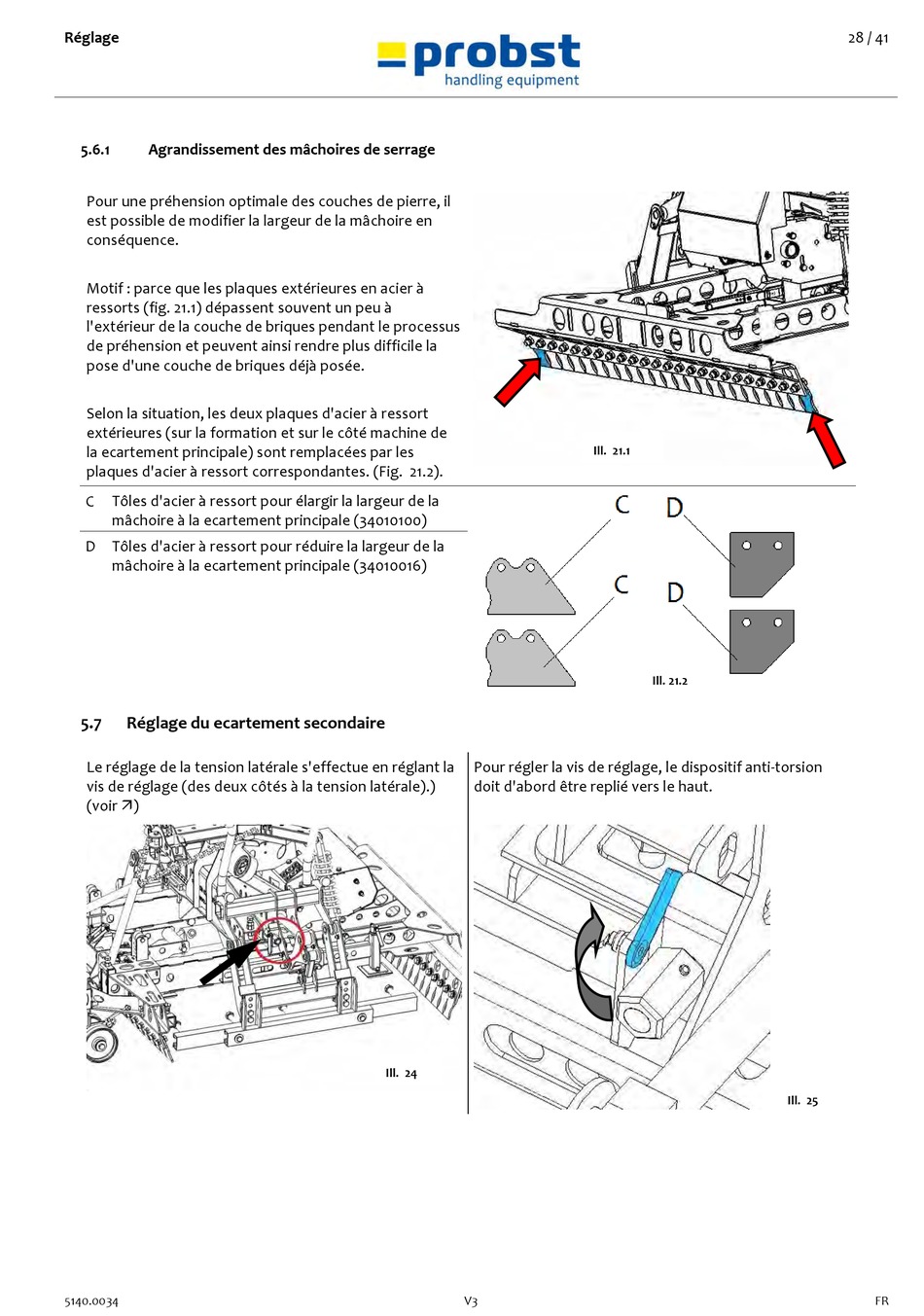

5.6.1 Agrandissement des mâchoires de serrage
Pour une préhension optimale des couches de pierre, il
est possible de modifier la largeur de la mâchoire en
conséquence.
Motif : parce que les plaques extérieures en acier à
ressorts (fig. 21.1) dépassent souvent un peu à
l'extérieur de la couche de briques pendant le processus
de préhension et peuvent ainsi rendre plus difficile la
pose d'une couche de briques déjà posée.
Selon la situation, les deux plaques d'acier à ressort
extérieures (sur la formation et sur le côté machine de
la ecartement principale) sont remplacées par les
plaques d'acier à ressort correspondantes. (Fig. 21.2).
C Tôles d'acier à ressort pour élargir la largeur de la
mâchoire à la ecartement principale (34010100)
D Tôles d'acier à ressort pour réduire la largeur de la
mâchoire à la ecartement principale (34010016)
5.7 Réglage du ecartement secondaire
Le réglage de la tension latérale s'effectue en réglant la
vis de réglage (des deux côtés à la tension latérale).)
(voir )
5140.0034
Pour régler la vis de réglage, le dispositif anti-torsion
doit d'abord être replié vers le haut.
Ill. 24
V3
Ill. 21.1
Ill. 21.2
