Proline Promag P 200 HART
Endress+Hauser

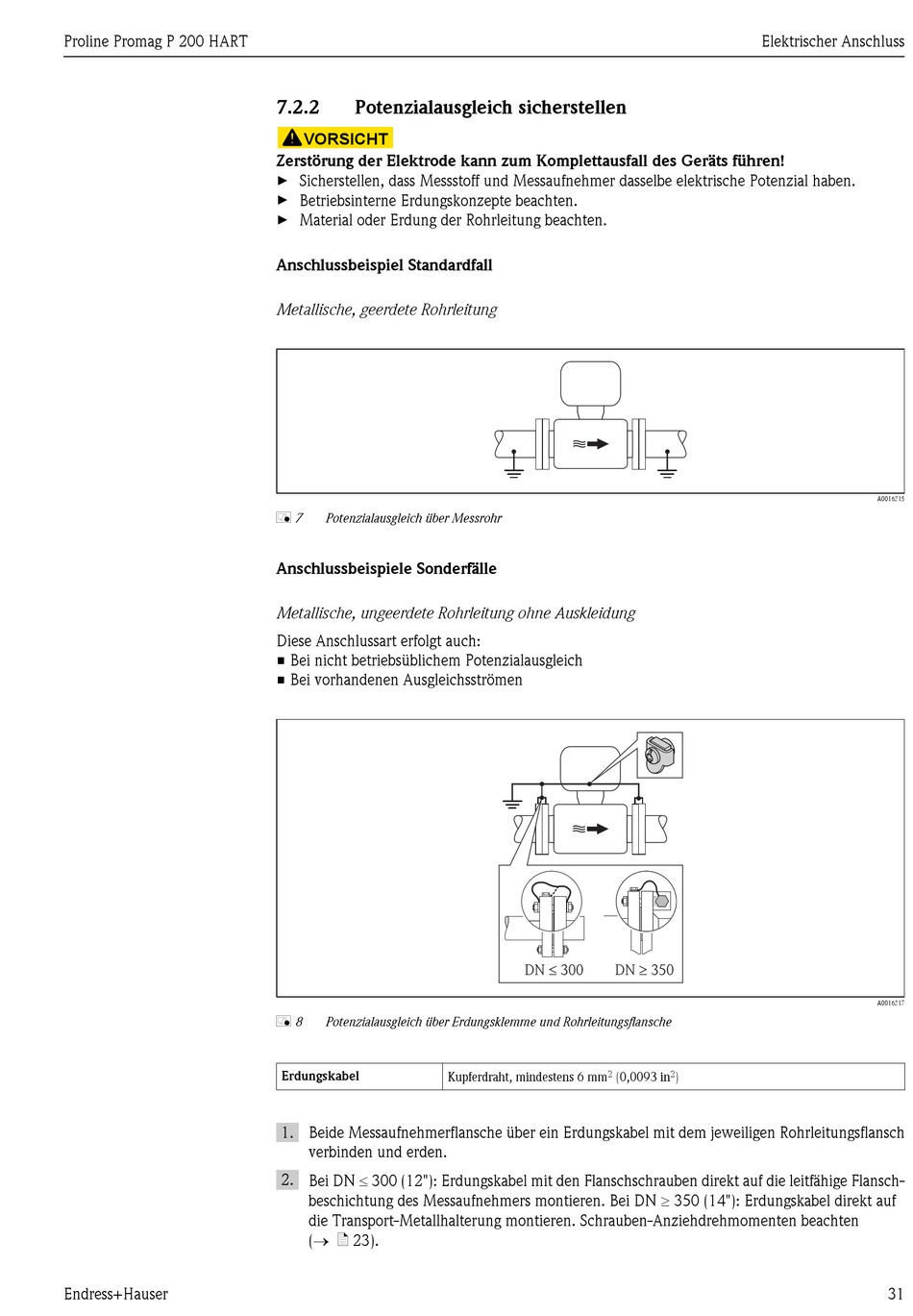

7.2.2

Potenzialausgleich sicherstellen

VORSICHT
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
Sicherstellen, dass Messstoff und Messaufnehmer dasselbe elektrische Potenzial haben.
►
Betriebsinterne Erdungskonzepte beachten.
►
Material oder Erdung der Rohrleitung beachten.
►

Anschlussbeispiel Standardfall

Metallische, geerdete Rohrleitung
å 7 Potenzialausgleich über Messrohr
Anschlussbeispiele Sonderfälle
Metallische, ungeerdete Rohrleitung ohne Auskleidung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
å 8 Potenzialausgleich über Erdungsklemme und Rohrleitungsflansche
Erdungskabel
Kupferdraht, mindestens 6 mm
1. Beide Messaufnehmerflansche über ein Erdungskabel mit dem jeweiligen Rohrleitungsflansch
verbinden und erden.
2. Bei DN £ 300 (12"): Erdungskabel mit den Flanschschrauben direkt auf die leitfähige Flansch-
beschichtung des Messaufnehmers montieren. Bei DN ³ 350 (14"): Erdungskabel direkt auf
die Transport-Metallhalterung montieren. Schrauben-Anziehdrehmomenten beachten
(® ä 23).
DN 300 DN 350
£ ³
2 2
(0,0093 in )
Elektrischer Anschluss
A0016315
A0016317
31
