BNI IOF-329-P02-Z038
Sicheres E/A-Modul, Safety over IO-Link
IP67-Modul
5
Anschluss
5.4 Anschluss
Spannungs-
versorgung:
7/8"-Stiftstecker
18 deutsch
Stromversorgung 7/8"-Stiftsteckereinsatz, 5-polig
VORSICHT
Funktionseinschränkung und Nutzergefährdung durch
ungeeignetes Netzgerät
Werden keine PELV-Netzgeräte verwendet, kann dies zur Gefährdung
des Nutzers und zu Einschränkungen der funktionalen Sicherheit füh-
ren. Die Gewährleistung für die einwandfreie Funktion sicherheitsrele-
vanter Bauteile entfällt.
► Ausschließlich PELV-Netzgeräte verwenden!
ACHTUNG
Beschädigung durch Überstrom
Mangelhafte oder fehlende Absicherung der Spannungsversorgung kann zur Beschä-
digung oder Zerstörung von Sensoren, Aktoren oder dem sicheren E/A-Modul führen.
► Verwenden Sie eine Sicherung oder ein intelligentes Netzgerät, das bei Überstrom die
Versorgung abschaltet (Überstromschutz mit Auslegung auf maximal 9 A).
ACHTUNG
Beschädigung durch externes Abschalten einer einzelnen Versorgungsspan-
nung (UA oder US)
Eine externe vorgelagerte getrennte Abschaltung von UA oder US im laufenden
Betrieb ist nicht zulässig und kann zur Beschädigung oder Zerstörung des sicheren
E/A-Moduls führen.
► Die Versorgungsspannungen (UA und US) des sicheren E/A-Moduls mit einer statischen
(nicht-geschalteten) Spannungsversorgung verbinden.
Hinweis
Die eingespeiste Sensor- und Aktor-Versorgungsspannung wird vom
BNI IOF-329-P02-Z038 unverändert an die angeschlossenen Geräte (Sensoren/
Aktoren) weitergegeben. Es muss daher sichergestellt sein, dass die angeschlos-
senen Geräte für PELV-Spannungen ausgelegt sind.
Die Spannungsversorgung aller angeschlossenen Sensoren und Aktoren darf aus-
schließlich durch die vom BNI IOF-329-P02-Z038 an den Ports bereitgestellte Span-
nung erfolgen. Dies gilt sowohl für die +24-V-Versorgung als auch für das Masse-
potenzial.
Um das Gerät mit der Versorgungsspannung/Netzgerät zu verbinden, einen 7/8"-Buchsenste-
cker, 5-polig (siehe Zubehör) verwenden.
Pin Funktion
1 UA – GND
2 US – GND
3 Funktionserde
4 US (Summenstrom: 4,8 A)
5 UA (Summenstrom: 8 A)

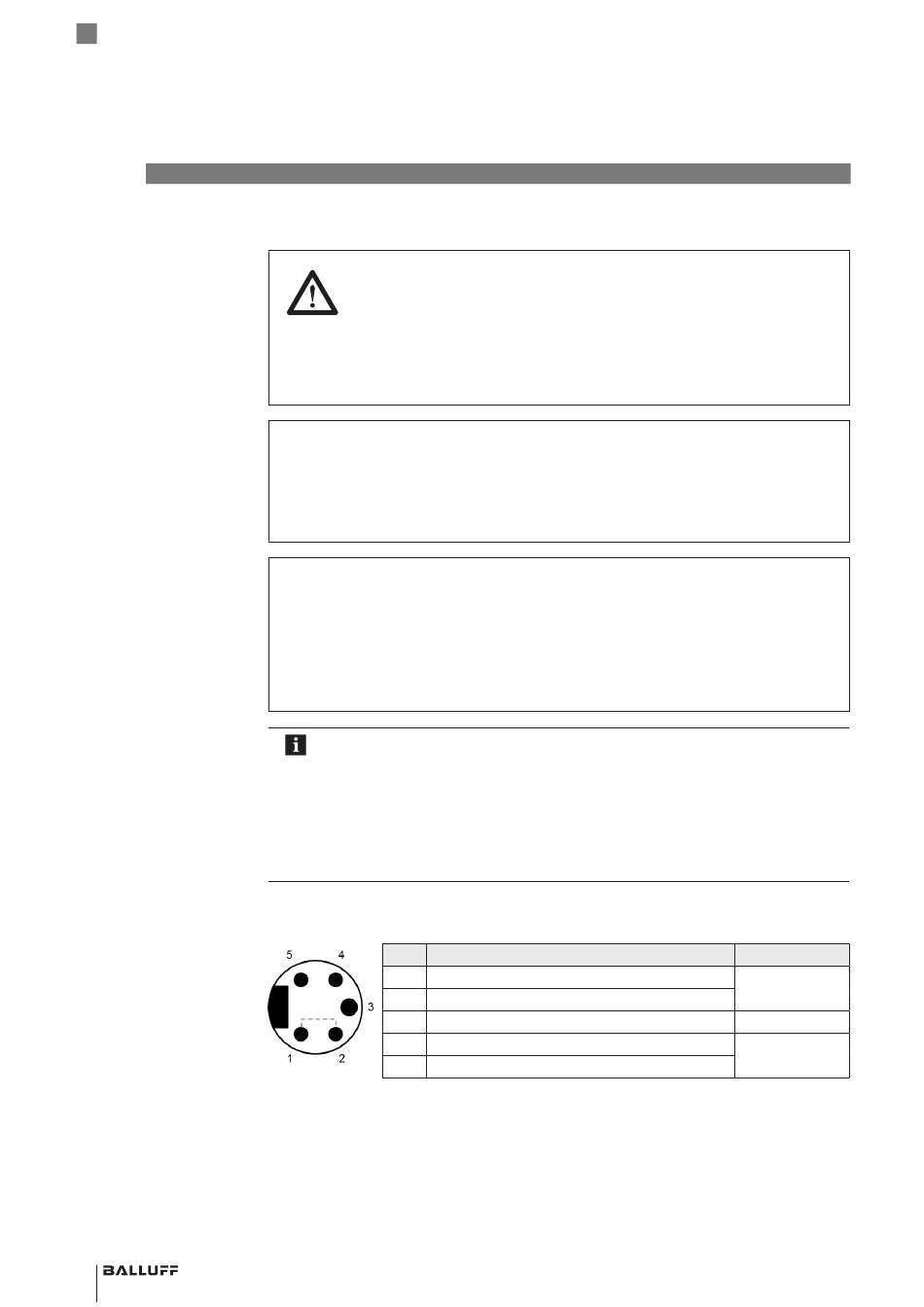

Abbildung 4: 7/8"-Stiftsteckereinsatz, 5-polig (UA: Aktorversorgung, US: Sensorversorgung)
Beschreibung
0 V
FE
+24 V
