- Seite 1 BNI PNT-538-105-Z063 IP67-Module Bedienungsanleitung...
- Seite 2 Parametrierung des Kopfmoduls Hardware Konfiguration IO-Link Konfiguration IO-Link Funktionen Zyklus Einstellungen Datenauswahl Validierung Gerätename, Profinet Adresse Gerätebeziehung aufbauen Gerätenamen vergeben Abschluss der Konfiguration 5.2. Funktionen in den Modul Eigenschaften Moduleinstellungen Port Funktionalität Safe State 5.3. Bitmapping und Funktion Eingänge Pin 4 www.balluff.com...
- Seite 3 Diagnose 10.1. Diagnose Meldung 10.2. Block Header Block Type Block Length Block Version High Block Version Low Alarm Type Slot Subslot Module Ident Submodule Ident 10.3. AlarmSpecifier Sequence Number Channel Diagnostic Manufacturer Specific Diagnosis Submodule Diagnostic State ARDiagnosis State www.balluff.com...
- Seite 4 User Structure Ident 10.4. Channel Number 10.5. Channel Properties Type Accumulative Maintenance Specifier Direction 10.6. Channel Error Type Anhang 11.1. Im Lieferumfang enthalten 11.2. Bestellnummer 11.3. Bestellinformationen Notizen www.balluff.com...
- Seite 5 Querverweise zeigen an, wo sich weitere Informationen zu dem Thema befinden. 1.3. Symbole Hinweis Dieses Symbol kennzeichnet allgemeine Hinweise. Achtung! Dieses Symbol kennzeichnet einen Sicherheitshinweis, der unbedingt beachtet werden muss. 1.4. Abkürzungen Balluff Netzwerkschnittstelle Standard-Eingangsport ProfiNet™ Elektromagnetische Verträglichkeit Funktionserde Standard-Ausgangsport Unterspannung Sensorversorgung Unterspannung Aktorversorgung 1.5.
- Seite 6 Spannung Vor dem Arbeiten an dem Gerät dessen Stromversorgung abschalten. Hinweis Im Interesse einer ständigen Verbesserung des Produkts behält sich die Balluff GmbH vor, die technischen Daten des Produkts und den Inhalt dieser Anleitung jederzeit, ohne Ankündigung zu ändern. www.balluff.com...

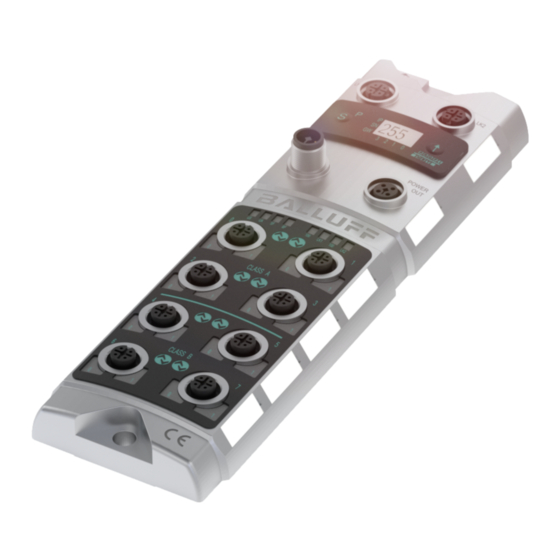

- Seite 7 Erste Schritte 3.1. Modul Übersicht Abbildung 1 – Übersicht BNI PNT-538-105-Z063 Befestigungsloch Port 6 PROFINET ™ Port 2 Port 4 Display Port 2 Stromversorgung Ausgang Port 0 Status-LED Stromversorgung Eingang Port 1 Hinweisschild Pin/Port-LED : Signalstatus PROFINET ™ Port 1...
- Seite 8 Balluff Netzwerkschnittstelle ProfiNet™ Erste Schritte 3.2. Mechanischer Das Modul wird mittels 2 M6-Schrauben und 2 Unterlegscheiben befestigt. Anschluss Eine Isolierauflage ist getrennt erhältlich. 3.3. Elektrischer Anschluss Netzteil Spannungsversorgung IN, M12 T-kodiert, 4 Pin, Stecker male Funktion Beschreibung Modul-/ Sensorversorgung +24 V...
- Seite 9 Für die digitalen Sensoreingänge, siehe Richtlinie über Eingänge EN61131-2, Typ 3. Hinweis Die Class A Pin 2 Ausgänge werden über die Sensorspannung versorgt. Hinweis Ungenutzte Ports sind mit Abdeckkappen zu versehen, um die Schutzart IP67 zu gewährleisten. Port Port BNI PNT-538-105-Z063 Class A Class B www.balluff.com...

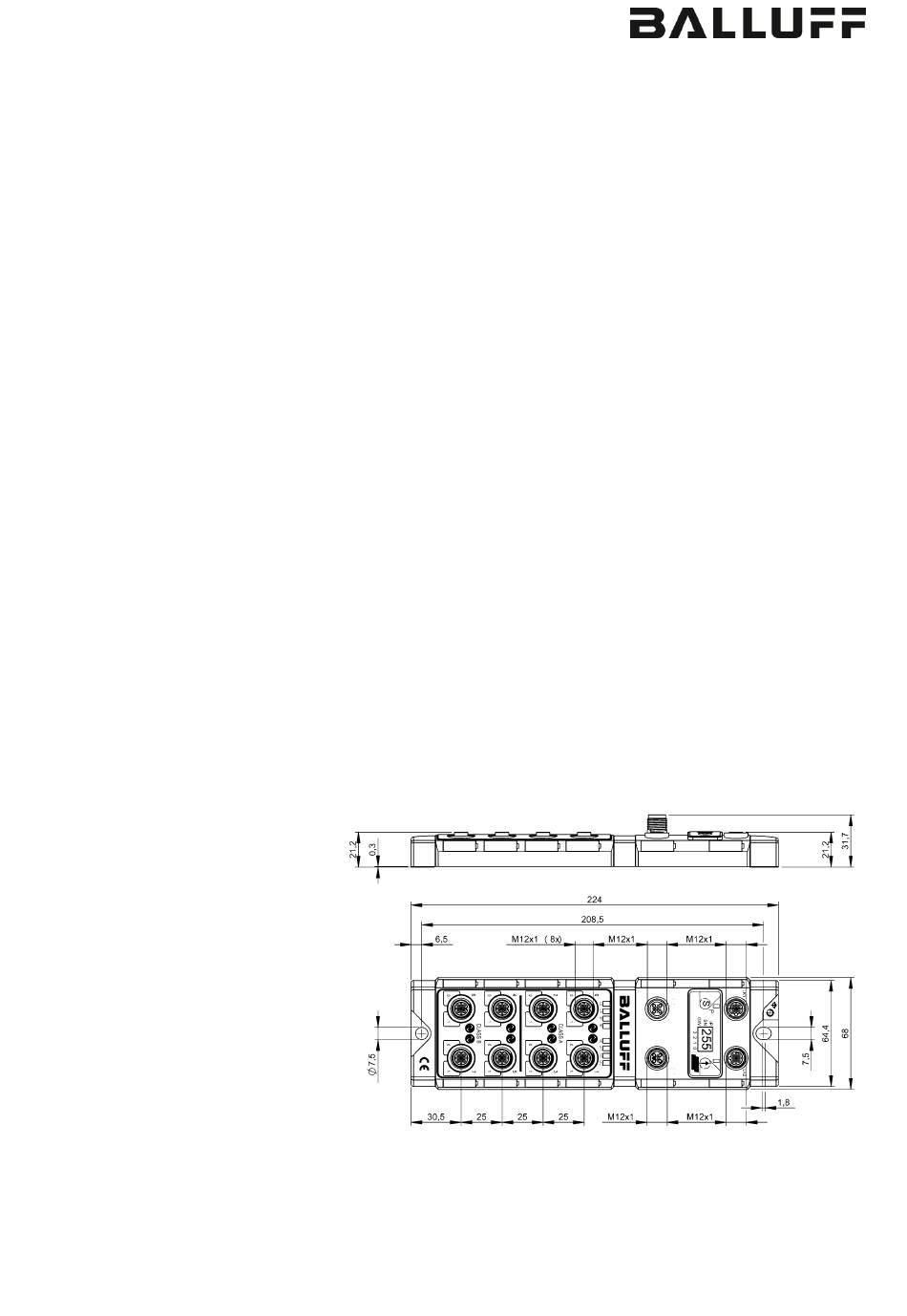

- Seite 10 Balluff Netzwerkschnittstelle ProfiNet™ Technische Daten 4.1. Abmessungen 4.2. Mechanische Gehäusewerkstoff Zinkdruckguss, matt vernickelt Daten Gehäuseschutzart gemäß IEC IP 67 (nur im gesteckten und verschraubten Zustand) 60529 Versorgungsspannung M12-T-kodiert, Stecker / Buchse Eingangsports / Ausgangsports M12 , A-codiert (8x Buchse) Abmessungen (B x H x T in mm)
- Seite 11 Diagnose vorliegend; Systemfehler rot blinkend Dienst DCP-Signal über Bus gestartet Kein Fehler geringe Geschwindigkeit des physischen Links; oder kein physischer Link rot blinkend Kein Datenaustausch oder keine Konfiguration Übertragungsrate: 10 Mbit/s gelb Übertragungsrate: 100 Mbit/s grün Datentransfer Massen vertauscht www.balluff.com...
- Seite 12 Balluff Netzwerkschnittstelle ProfiNet™ Technische Daten Port Standard Port Status Funktion Zustand des Eingangs Pin ist 0 gelb Zustand des Eingangs Pin ist 1 Beide LEDs rot blinkend Kurzschluss Sensorversorgung zwischen Pin 1 und Pin 3 Kurzschluss am Ausgang an Pin 2 / 4 gegen Pin 3...
- Seite 13 Die für die Projektplanung erforderlichen Gerätedaten werden in GSDML-Dateien (Generic Station Description Markup Language) gespeichert. Die GSDML-Dateien sind in zwei Sprachen als Internet-Download (www.balluff.com) erhältlich. Die Datenmodule eines IO- Link-Moduls werden nach Slot aufgeschlüsselt in der Projektplanungs-Software dargestellt. Die GSDML-Datei stellt die möglichen Datenmodule bereit (Ein- oder Ausgabe verschiedener Datenbreiten).
- Seite 14 Balluff Netzwerkschnittstelle ProfiNet™ Integration Parametrierung Mit einem Doppelklick auf das Kopfmodul öffnen sich die Eigenschaften. des Kopfmoduls Unter dem Fenster „Parameter“ können mit Hilfe einer Menüauswahl die Portfunktionen und Diagnosefunktionen definiert werden. Hinweis IO-Link Konfiguration: Falls das angeschlossene IO-Link Device Ausgänge zur Verfügung stellt, muss der Pin 2 an dem entsprechenden Port auf Ausgang konfiguriert werden.
- Seite 15 Eingang Pin 2 / 4 und Ausgang Pin 2 / 4 aus dem Katalog in die Parametrierung gezogen werden. Für die SIO Funktion das Modul „IO-Link Eingang mit SIO Modus“ einbinden Mit den restlichen Modulen werden verschiedene Funktionen in die jeweiligen Prozessdatenbereiche gemappt. www.balluff.com...
- Seite 16 Balluff Netzwerkschnittstelle ProfiNet™ Integration IO-Link In den Eigenschaften des IO-Link Moduls, können die IO-Link Parameter Konfiguration des jeweiligen Port geändert werden. IO-Link Erklärung der möglichen Einstellungen in den Eigenschaften des IO-Link Ports Funktionen Zyklus Mit diesem Parameter kann die IO-Link Kommunikationsgeschwindigkeit durch Erhöhung Einstellungen der IO-Link Zykluszeit reduziert werden.
- Seite 17 Integration Gerätename, Mit einem Doppelklick auf das Modul im Profinet Strang werden die Profinet Adresse Kommunikationsparameter des Modules angezeigt. Hier wird die Konfiguration des Gerätenamens sowie der Profinet Adresse (IP) vorgenommen. www.balluff.com...
- Seite 18 Balluff Netzwerkschnittstelle ProfiNet™ Integration Gerätebeziehung "Gerätesicht" rechtsklick auf Modul "Gerätenamen zuweisen". aufbauen Gerätenamen Den gewünschten Gerätenamen auswählen und mit Hilfe von „Name zuweisen“ dem vergeben markierten, gefundenen Gerät vergeben. Der Gerätename muss der selbe Name sein wie zuvor unter Geräteeigenschaften konfiguriert (siehe vorige Seite) Die Identifizierung findet über die MAC-Adresse (auf der Rückseite des Gerätes zu finden),...
- Seite 19 Gerätebeziehung nicht aufgebaut. Das Netzwerk scannen und überprüfen ob sich das Gerät unter dem korrekten Gerätenamen und unter der korrekten IP Adresse meldet. Gegebenenfalls die Ethernet Adresse oder den Gerätenamen anpassen, den Gerätenamen erneut dem Gerät zuweisen und die Konfiguration downloaden. www.balluff.com...
- Seite 20 Balluff Netzwerkschnittstelle ProfiNet™ Integration 5.2. Funktionen in den Beschreibung der Funktionen in den Modul - Eigenschaften Modul Eigenschaften Moduleinstellungen Globale Diagnose: Mit dieser Funktion können alle Diagnose Meldungen des Moduls erlaubt / unterdrückt werden. (optische Diagnose Signale und Diagnose in konfigurierten Diagnosemodulen...
- Seite 21 Wird diese Funktion konfiguriert wird nach einem Aktorkurzschluss Pin 2 kein automatischer Neuanlauf durchgeführt, sondern man muss durch Einsetzen des entsprechenden Bits den Port freischalten. Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 www.balluff.com...
- Seite 22 Balluff Netzwerkschnittstelle ProfiNet™ Integration IO-Link Diagnose Wird diese Funktion konfiguriert, ein- / ausschalten wird die IO-Link Diagnose für alle Ports deaktiviert und kann für die gewünschten Ports wieder aktiviert werden. Bit 7 Bit 6 Bit 5 Bit 4 Bit 3...
- Seite 23 Nach dem Upload der Parameterdaten bleibt bis zum Löschen der Datensätze ebenfalls die Vendor ID und Device ID des angeschlossenen IO-Link Devices gespeichert. Es findet beim Anlauf des angeschlossenen IO-Link Devices eine Validierung statt. Somit kann dann nur ein IO-Link Device vom gleichen Typ für die Datenhaltung eingesetzt werden. www.balluff.com...
- Seite 24 Diagnoseadresse Es wird die Diagnoseadresse von Slot 1 verwendet CAP- Zugang Das Beispielprojekt mit dem IOL_Call Funktionsbaustein der Siemens AG kann von der Balluff Homepage geladen werden. Der Aufbau des Telegramms wird in folgender Tabelle beschrieben: Bereich Größe in Byte...
- Seite 25 {1.3.6.1.4.1.44233.1.2.1} For Balluff products with Product enterprise Number (PEN) = 44233, the product list is defined in BALLUFF-PRODUCTS-MIB sysUpTime The time (in hundredths of a second) since the network management portion of the system was last re-initialized.
- Seite 26 Balluff Netzwerkschnittstelle ProfiNet™ Monitoring & Diagnose In den portbezogenen Informationen der MIB-2 werden Diagnosedaten über die Netzwerkverbindungen, darunter auch die IO-Link-Ports, angezeigt: MIB-Variable Ethernet-Port IO-Link-Port ifIndex A unique value, contiguously starting from 1. ifDescr A textual string containing ”IO-Link X" / “IO-IN X” / ”IO-OUT information about the interface, X”...
- Seite 27 Display 8.1. Allgemeines Das Display des BNI PNT-538-105-Z063, besteht aus zwei LEDs, zwei Tasten und einem LCD-Display. Eine Hintergrundbeleuchtung ist eingebaut, so dass eine Lesbarkeit auch bei schwachem Umgebungslicht gewährleistet ist. Die Hintergrundbeleuchtung wird auch aktiviert sobald das Menu gestartet wird.
- Seite 28 Balluff Netzwerkschnittstelle ProfiNet™ Display 8.3. Display Cursor zur Auswahl des Adresstyps Informationen Cursor zur Auswahl des Oktetts subnet gateway 8.4. Design und In den folgenden Flussdiagrammen werden einige Symbole zur Beschreibung der Display- Symbole Funktionalität verwendet: Aktueller Zustand Umschalten Bedingung: Kurzes Drücken der Set-Taste Bedingung: Langes Drücken der Set-Taste (min.
- Seite 29 VERSION MAC-ID: PNT-538- HW: 1 00:19:31: 105-Z063 SW: 1.1 30:44:0A • Ein kurzes Drücken der Pfeil-Taste erlaubt das Scrollen durch das Menü "Modul- informationen". • Als Informationen werden der Produktname, die Modul-Updates und die MacID angezeigt. www.balluff.com...
- Seite 30 Balluff Netzwerkschnittstelle ProfiNet™ Webserver 9.1. Allgemeines Das BNI Feldbusmodul stellt einen integrierten Webserver bereit zum Abruf detaillierter Geräteinformationen und zur Konfiguration des Geräts. Zur Nutzung dieses Webinterface müssen Sie zuerst sicherstellen, dass die Integration des Moduls in ihr Netzwerk korrekt erfolgt ist. Dazu muss das IP-Subnetz des BNI-Moduls von dem PC aus erreichbar sein, auf dem der Browser betreiben wird.
- Seite 31 Symbol, so erscheint bspw. bei Auswahl von „?“ folgender Hilfe-Dialog: Direkt unter dem ausgewählten Navigationssymbol erscheint ein Kurztext, der die aktuelle Dialogauswahl anzeigt. In der Fusszeile des Hilfe-Dialogs ist die Version des Webinterface hinterlegt. Das "BALLUFF" Logo oben rechts verlinkt zur internationalen Balluff Homepage. www.balluff.com...
- Seite 32 Balluff Netzwerkschnittstelle ProfiNet™ Webserver 9.3. Login / Logout Um über das Webinterface auf dem Feldbusmodul Konfigurationseinstellungen vornehmen zu können, muss zuvor ein Login erfolgen, ohne den manche Dialoge und Funktionen ansonsten nicht zugänglich sind, welche innerhalb von Dialogen durch ausgegraute Buttons erkennbar sind.
- Seite 33 Nach Auswahl von „LED Legend“ erscheint ein Hilfe-Dialog, der die Bedeutung der LED-Signalisierung erläutert. Ist ein IO-Link-Gerät an einem der konfigurierten IO-Link-Ports angeschlossen, werden neben den Moduldaten auch einige Gerätedaten als Link angezeigt. Nach anwählen einer dieser Links wird der entsprechende Gerätedialog aufgerufen. www.balluff.com...
- Seite 34 Balluff Netzwerkschnittstelle ProfiNet™ Webserver Hinweis Sie können ausschließlich die Prozessdaten und den aktuellen Status des Moduls beobachten. Eine Modulkonfiguration oder Einstellung der Ausgangsdaten ist nicht möglich. In diesem Fall müssen Sie die Steuereinheit gemeinsam mit der zugehörigen Bediensoftware verwenden. www.balluff.com...
- Seite 35 Die Parameterindizes und Unterindizes des IO-Link-Geräts sind im dazugehörigen separaten Benutzerhandbuch beschrieben. Unter dem Punkt "Events" können Sie sehen, ob ein Diagnoseereignis vom IO-Link-Gerät vorliegt. Unter dem Punkt "Parameter Server Content" können Sie den Inhalt des Parameter-Servers einsehen, wenn Parameterdaten auf dem Parameter-Server gespeichert sind. www.balluff.com...
- Seite 36 Balluff Netzwerkschnittstelle ProfiNet™ Webserver Ist passend zu dem IO-Link-Device, das am aktuell selektierten Port angeschlossen ist, eine IODD hochgeladen worden, wird nicht der normale Dialog für „Process Data“ und „Parameters“ angezeigt, sondern ein erweiterter Dialog. Dabei werden Informationen aus der IODD des Gerätes verwendet, um die Daten besser verstehen zu können.
- Seite 37 Grund können die Modi ausgelesen und angezeigt werden (Buttons Read bzw. Read All) oder auch auf das Gerät geschrieben werden (Button Write). Hinweis Jeder geänderte Wert muss einzeln mit einem „Klick“ auf den „Write“ Button geschrieben werden! Darstellung der Parameterliste eines IO-Link-Devices mit hochgeladener IODD: www.balluff.com...
- Seite 38 Balluff Netzwerkschnittstelle ProfiNet™ Webserver 9.6. Dialog “IODD” Über diesen Dialog können IODDs (Gerätebeschreibungsdateien für IO-Link-Geräte) und die zugehörigen Gerätebilder auf das Feldbusmodul hochgeladen werden, damit im Dialog „Ports“ eine detailliertere Darstellung der angeschlossenen IO-Link-Geräte möglich ist. Bei angeschlossenen IO-Link-Geräten und aktivierten IO-Link-Ports zeigt der Dialog eine Tabelle mit Informationen über die IO-Link-Geräte an.
- Seite 39 Der Button “Reboot” startet das Gerät neu wie nach einem Ab- und wieder Zuschalten der Versorgungsspannung. Durch drücken von "Factory Reset" wird die im Gerät hinterlegte Konfiguration, sowie abgespeicherte Logdateien gelöscht und anschliessend ein Reboot durchgeführt, so dass das Gerät die Default-Konfiguration wie im Auslieferungszustand aufweist. www.balluff.com...
- Seite 40 Balluff Netzwerkschnittstelle ProfiNet™ Webserver 9.8. Dialog Dieser Dialog dient der Anzeige der internen Moduldiagnosefähigkeiten und stellt "Diagnose" aufgetretene Ereignisse in Ihrer zeitlichen Abhängigkeit dar. Damit wird ein Werkzeug zur detaillierten Störungssuche in Anlagen bereitgestellt. Die Klassifizierung der Ereignisse erfolgt anhand der Spalte „Severity“ wie folgt: Interner Fehler: Das Feldbusmodul hat einen Defekt an sich selbst (Hardware oder Software) festgestellt, was im Normalbetrieb nicht vorkommen darf.
- Seite 41 Die Diagnose Meldung ist 34 Byte lang und in 3 Blöcke unterteilt: Block Header, Alarm Specifier, Channel Properties Byte Wert Bedeutung Block Block Type Block Length Block Version High Block Version Low Alarmtype BlockHeader Slotnumber Subslotnumber Module Ident Submodule Ident AlarmSpecifier User Structure Ident AlarmSpecifier Channelnumber ChannelProperties ChannelProperties ChannelErrorType www.balluff.com...
- Seite 42 Balluff Netzwerkschnittstelle ProfiNet™ Diagnose 10.2. Block Header Der erste Teil der Diagnose ist der sogenannte Block Header, welcher 24 Byte lang ist. Block Type Die ersten 2 Byte des Block-Header`s werden durch den Block Typ beschrieben um den Datentyp zu definieren.
- Seite 43 Output Pin 2 0x0000005B Input Pin 4 0x0000005C Input Pin 2 Submodule Ident 4 Byte Daten, beschreibt welches Submodul mit dem jeweiligen Modul benützt wird. (Die Submodul Ident ist in der GSDML hinterlegt) Mögliche Werte Bedeutung 0x00000001 BNI PNT-538-105-Z063 (Kopfmodul) www.balluff.com...
- Seite 44 Balluff Netzwerkschnittstelle ProfiNet™ Diagnose 10.3. AlarmSpecifier 2 Byte, unterteilt sich wie folgt: Sequence Bit 0-10 mit jeder neuen Diagnose Meldung wird dieser Zähler inkrementiert. Number Channel Bit 11 Diagnostic Mögliche Werte Bedeutung 0x00 Keine anliegende Kanal bezogene Diagnose 0x01 anliegende Kanal bezogene Diagnose...
- Seite 45 Channel Number Line break Short circuit IOL Pin 4 - 3 Sensor short circuit Pin 1 - 3 IOL Device wrong configuration Diagnose von IO-Link Devices Error Type Channel Number Short circuit Undervoltage Upper threshold exceeded Lower threshold undershot www.balluff.com...
- Seite 46 Balluff Netzwerkschnittstelle ProfiNet™ Diagnose 10.5. Channel 2 Byte, unterteilt sich wie folgt: Properties Type Mögliche Werte Bedeutung Benützt wenn die Channel Number 0x8000 ist oder keiner der unten 0x00 definierten Typen zutrifft. 0x01 1 Bit 0x02 2 Bit 0x03 4 Bit...
- Seite 47 Kurzschluss 0x0002 Unterspannung 0x0003 Überspannung 0x0004 Überlast 0x0005 Temperaturlimit überschritten 0x0006 Leitungsbruch 0x0007 Oberer Schwellwert überschritten 0x0008 Unterer Schwellwert unterschritten 0x0009 Fehler 0x001A Externer Fehler 0x001B Sensor hat falsche Konfiguration(IO-Link Device) 0x0101 Aktorwarnung 0x0105 Unterspannung Aktorversorgung 0x0104 Keine Aktorversorgung www.balluff.com...
- Seite 48 Balluff Netzwerkschnittstelle ProfiNet™ Anhang 11.1. Im Lieferumfang Der BNI PNT setzt sich aus folgenden Elementen zusammen: enthalten • IO-Link-Block • 4 Blindstopfen M12 • Masseband • Schraube M4x6 • 20 Hinweisschilder 11.2. Bestellnummer BNI PNT-538-105-Z063 Balluff Netzwerkschnittstelle ProfiNet Funktionen 538 = IP 67 IO-Link Modul, 4 IO-Link Ports Class A, 4 IO-Link Ports Class B...
- Seite 49 Notizen www.balluff.com...
- Seite 50 Balluff GmbH Schurwaldstrasse 9 73765 Neuhausen a.d.F. Germany Tel. +49 7158 173-0 Fax +49 7158 5010 www.balluff.com balluff@balluff.de...
