BNI IOF-329-P02-Z038
Sicheres E/A-Modul, Safety over IO-Link
IP67-Modul
15
Diagnose

15.2 Port-LEDs

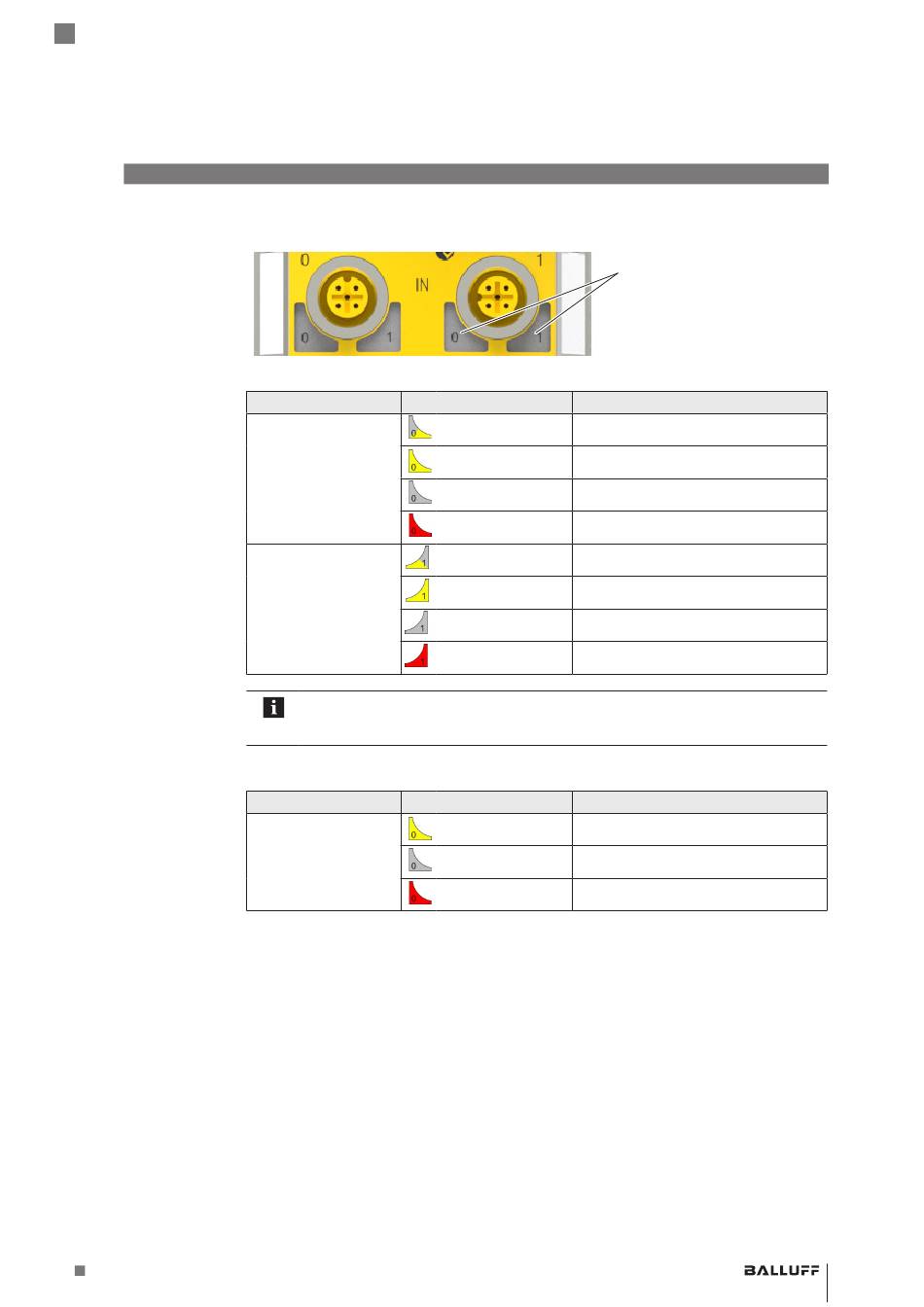

Abbildung 84:
Sichere Ausgangssignale: Ports 4 und 5
www.balluff.com
Sichere Eingangssignale: Ports 0, 1, 2, 3, 6 und 7
Funktionsanzeigen
LED Zustand
0
(Eingangssignal 1)
1
(Eingangssignal 2)
Hinweis
Der Zustand der nichtsicheren Ein- und Ausgänge (DI3 – Pin 5 / DO1 – Pin 8) an den
Multifunktionsports, wird nicht über LEDs visualisiert.
LED Zustand
0
(Ausgangssignal 1)
Funktion
gelb, blinkend (2 Hz) Eingang wird initialisiert
gelb Eingangssignal high
aus Eingangssignal low
rot Eingangs- oder Portfehler
gelb, blinkend (2 Hz) Eingang wird initialisiert
gelb Eingangssignal high
aus Eingangssignal low
rot Eingangs- oder Portfehler
Funktion
gelb Ausgangssignal high
aus Ausgangssignal low
rot Ausgangsportfehler
Port/Pin-LEDs:
Status der I/O-Ports
deutsch 93
