BNI IOF-329-P02-Z038
Sicheres E/A-Modul, Safety over IO-Link
IP67-Modul
10
Parametrierung der E/A-Ports
10.12 Baugruppen-
parameter der
sicheren Aus-
gangsports 4
und 5 einstellen
70 deutsch
Die sicheren Ausgänge können mit einer Vielzahl von Aktoren und elektronischen Geräten ver-
wendet werden.
Default-Einstellung der Ausgangsports:

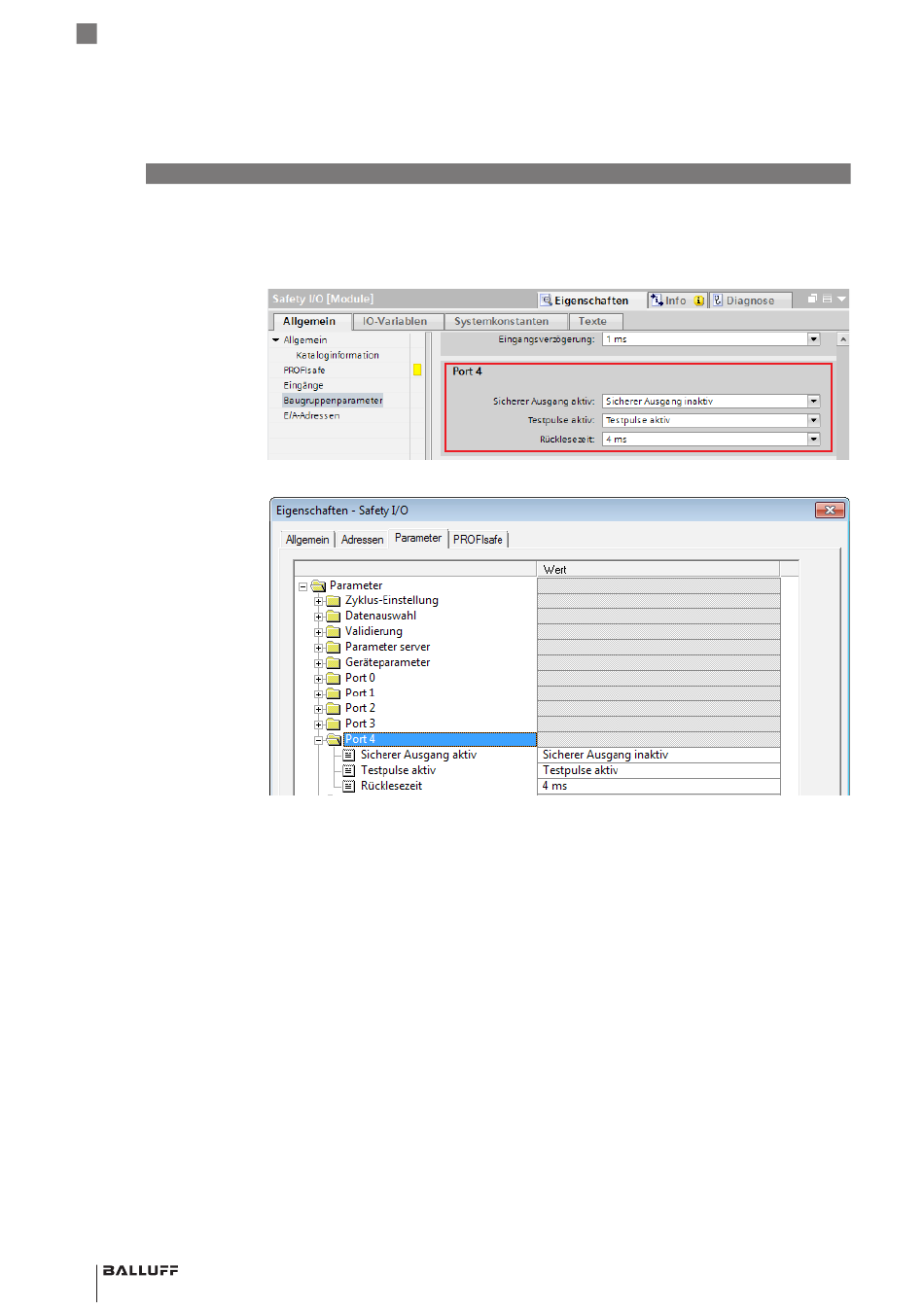

Abbildung 70: TIA, Baugruppenparameter der sicheren Ausgangsports 4 und 5 (Beispiel: Port 4)
Abbildung 71: Step 7, Baugruppenparameter der sicheren Ausgangsports 4 und 5 (Beispiel: Port 4)
Sicherer Betrieb
Sichere Ausgänge werden bei einer externen betriebsbedingten Ansteuerung durch die F-SPS
sicher abgeschaltet und bleiben sicher abgeschaltet, solange die Ansteuerung besteht (Operati-
onal Safe State). Das +24-V-Potenzial am jeweiligen Ausgang F-DO wird abgeschaltet.
Fehlerfall
Erkennt das sichere E/A-Modul einen externen oder internen Fehler, schaltet das sichere E/A-
Modul unabhängig von der Ansteuerung durch die F-SPS beide Ausgänge sicher ab. Sowohl die
+24-V-Potenziale an beiden Ausgängen F-DO als auch das gemeinsame 0-V-Massepotenzial
(GND-Aktorversorgung) wird abgeschaltet (siehe Kapitel Anschluss).
