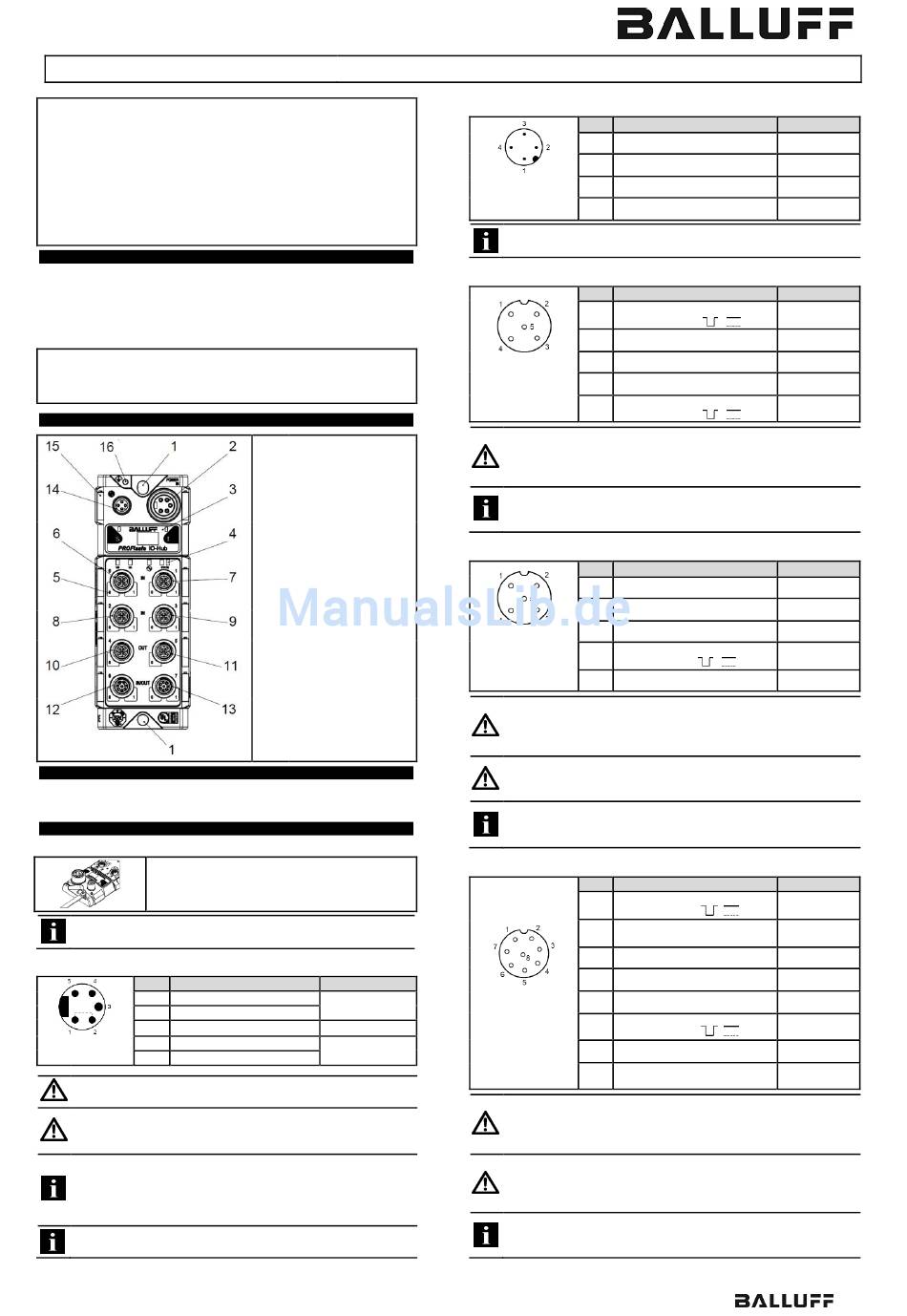

Balluff BNI IOF-329-P02-Z038 Montageanleitung

Sicheres E/A-Modul, Safety over IO-Link, IP67-Modul
Montageanleitung
BNI IOF-329-P02-Z038
Diese Montageanleitung ersetzt nicht die Bedienungsanleitung.
Beachten Sie unbedingt die Bedienungsanleitung und Sicherh e i t sh i n -
weise, um die ordnungsgemäße Installation und den Betrie b d e s P r o -
dukts sicherzustellen. Diese f inden Sie zum Download unter
http://www.balluff.de im Bereich Service / Downloads / Produktdokumen-
tation.
Bitte wenden Sie sich bei weiteren Fragen an unseren Kundenservice.
Installation und Inbetriebnahme des BNI IOF-329-P02- Z0 3 8 si n d n u r
durch qualif iziertes Fachpersonal unter Einhaltung der in der Bedie-
nungsleitung enthaltenen Vorschriften sowie der gültigen Nor m e n u n d
Richtlinien zulässig.
Packungsinhalt
•
1 BNI IOF-329-P02-Z038
•
1 Montageanleitung
•
20 Beschrif tungsschilder
•
4 Blindstopf en M12
Das BNI IOF-329-P02-Z038 ist ein dezentrales sicheres Eingangs- u n d
Ausgangsmodul. Dieses wird wie ein Standard IO-Link-Device an eine n
Balluf f PROFINET IO-Link-Master angeschlossen. Für die sichere
Kommunikation wird das PROFIsafe-Protokoll verwendet.
Modulübersicht
Mechanischer Anschluss
Das Modul wird mittels zweier M6-Schrauben und zweier Unterleg-
scheiben bef estigt. Eine Isolierauflage ist getrennt erhältlich.
Elektrischer Anschluss
Erdung
Beim Anschluss sind die elektrotechnischen
Grundregeln einzuhalten, z.B. muss die EN/ IEC
60204-1 und alle weiteren f ür die Applikationen
zutref fenden Normen berücksichtigt werden.
Der FE-Anschluss zwischen Gehäuse und Maschine muss eine
niedrige Impedanz auf weisen und so kurz wie möglich sein.
Spannungsversorgung
Pin Funktion
UA – GND
1
US – GND
2
3 Funktionserde
4 US (Summenstrom: 4,8 A)
7/8"-Stif tstecker-
einsatz, 5-polig 5 UA (Summenstrom: 8 A)
Verwenden Sie ausschließlich PELV-Netzgeräte zur Spannung s -
v ersorgung des sicheren E/A-Moduls.
Verwenden Sie eine Sicherung oder ein intelligentes Net zg e r ä t,
das bei Überstrom die Spannungsversorgung abschalte t ( Üb e r -
stromschutz mit Auslegung auf maximal 9 A).
Die eingespeiste Sensor- und Aktor-Versorgungsspannun g wi r d
v om BNI IOF-329-P02-Z038 unverändert an die angeschlossenen
Geräte (Sensoren/Aktoren) weitergegeben. Es muss daher
sichergestellt sein, dass die angeschlossenen Geräte für P E L V -
Spannungen ausgelegt sind.
Um die Schutzart IP67 zu gewährleisten, muss der Steckve r b i n -
der mit einem Drehmoment von 1,5 Nm angezogen werden.
w ww.balluff.com
4 sichere Eingangsports, 2 sichere Ausgangsports und 2 Multifunktionsports
•
1 Masseband
•
1 Federring
•
1 Schraube M4x6
1 Bef estigungsbohrungen
2 Spannungsv ersorgung
3 Display mit Tasten
4 Status-LEDs
5 Port-LEDs
6-9 Sichere Eingangsports
10-11 Sichere Ausgangsports
12-13 Multif unktionsports
14 IO-Link Port
15 Beschrif tungsschilder
16 Erdungsanschluss
Beschreibung
0 V
FE
+24 V
IO-Link-Schnittstelle
Pin Funktion
1 IO-Link-Versorgung
2 n.c.
M12- 3 IO-Link-Versorgung (GND)
Stif tsteckereinsatz,
4 IO-Link-Datenkanal
4-polig, A-codiert
Um die Schutzart IP67 zu gewährleisten, muss der Steckverb i n de r
mit einem Drehmoment von 0,6 Nm angezogen werden.
Sichere Eingänge: Ports 0, 1, 2 und 3
Pin Funktion
U1/TPO1 kurzschlusssicher,
1
parametrierbar (
2 F-DI2
3 GND
M12-
Buchsenstecker-
4 F-DI1
einsatz, 5-polig,
U2/TPO2 kurzschlusssicher,
A-codiert
5
parametrierbar (
Stellen Sie die Versorgung aller Sensoren und Aktoren durch die
v om BNI IOF-329-P02-Z038 an den Ports bereitgestellte Spannung
sicher. Dies gilt sowohl für die +24-V-Versorgung als auch für das
Massepotential.
Um die Schutzart IP67 zu gewährleisten, müssen die Steckv e r b i n-
der mit einem Drehmoment von 0,6 Nm angezogen und di e u n g e -
nutzten Ports mit Blindstopfen M12 versehen werden.
Sichere Ausgänge: Ports 4 und 5
Pin Funktion
1 n.c.
2 n.c.
3 GND
M12-
F-DO1 kurzschlusssicher,
Buchsenstecker-
4
parametrierbar (
einsatz, 5-polig,
A-codiert
5 Funktionserde
Stellen Sie die Versorgung aller Sensoren und Aktoren durch die
v om BNI IOF-329-P02-Z038 an den Ports bereitgestellte Spannung
sicher. Dies gilt sowohl für die +24-V-Versorgung als auch für das
Massepotential.
Stellen Sie sicher, dass Querschlüsse der Ausgangsleitungen
ausgeschlossen werden. Dies kann z. B. durch Maßnahmen, wie in
EN ISO 13849-2 Tabelle D.4 beschrieben, geschehen.
Um die Schutzart IP67 zu gewährleisten, müssen die Steckv e r b i n-
der mit einem Drehmoment von 0,6 Nm angezogen und di e u n g e -
nutzten Ports mit Blindstopfen M12 versehen werden.
Multifunktionsports: Port 6 und 7
Pin Funktion
U2/TPO2 kurzschlusssicher,
1
parametrierbar (
2 US kurzschlusssicher
3 F-DI1
4 F-DI2
M12-
1)
5 DI3
Buchsenstecker-
U1/TPO1 kurzschlusssicher,
einsatz, 8-polig,
6
parametrierbar (
A-codiert
7 GND
1,2)
8 DO1
1)
Die Signale DI3 und DO1 werden nicht sicherheitsgerichtet aus-
gewertet bzw. erzeugt!
2)
Beachten Sie bei der Risikobeurteilung und Auslegung der Appli-
kation, dass der Ausgang DO1 im Fehlerfall abgeschaltet wird.
Stellen Sie die Versorgung aller Sensoren und Aktoren durch die
v om BNI IOF-329-P02-Z038 an den Ports bereitgestellte Spannung
sicher. Dies gilt sowohl für die +24-V-Versorgung als auch für das
Massepotential.
Um die Schutzart IP67 zu gewährleisten, müssen die Steckv e r b i n-
der mit einem Drehmoment von 0,6 Nm angezogen und di e u n g e -
nutzten Ports mit Blindstopfen M12 versehen werden.
Beschreibung
+24 V
0 V
C/Q
Beschreibung
+24 V
(≤ 500 mA)
/ )
Kanal 2
0 V
Kanal 1
+24 V
(≤ 200 mA)
/ )
Beschreibung
0 V
+24 V
(≤ 2 A)
/ )
FE
Beschreibung
+24 V
( ≤ 200 mA)
/ )
+24 V
( ≤ 500 mA)
Kanal 1
Kanal 2
+24 V
( ≤ 200 mA)
/ )
0 V
+24 V
( ≤ 2 A)
