Verwandte Anleitungen für Balluff BNI IOL-803-10 -R036-Serie
Inhaltszusammenfassung für Balluff BNI IOL-803-10 -R036-Serie

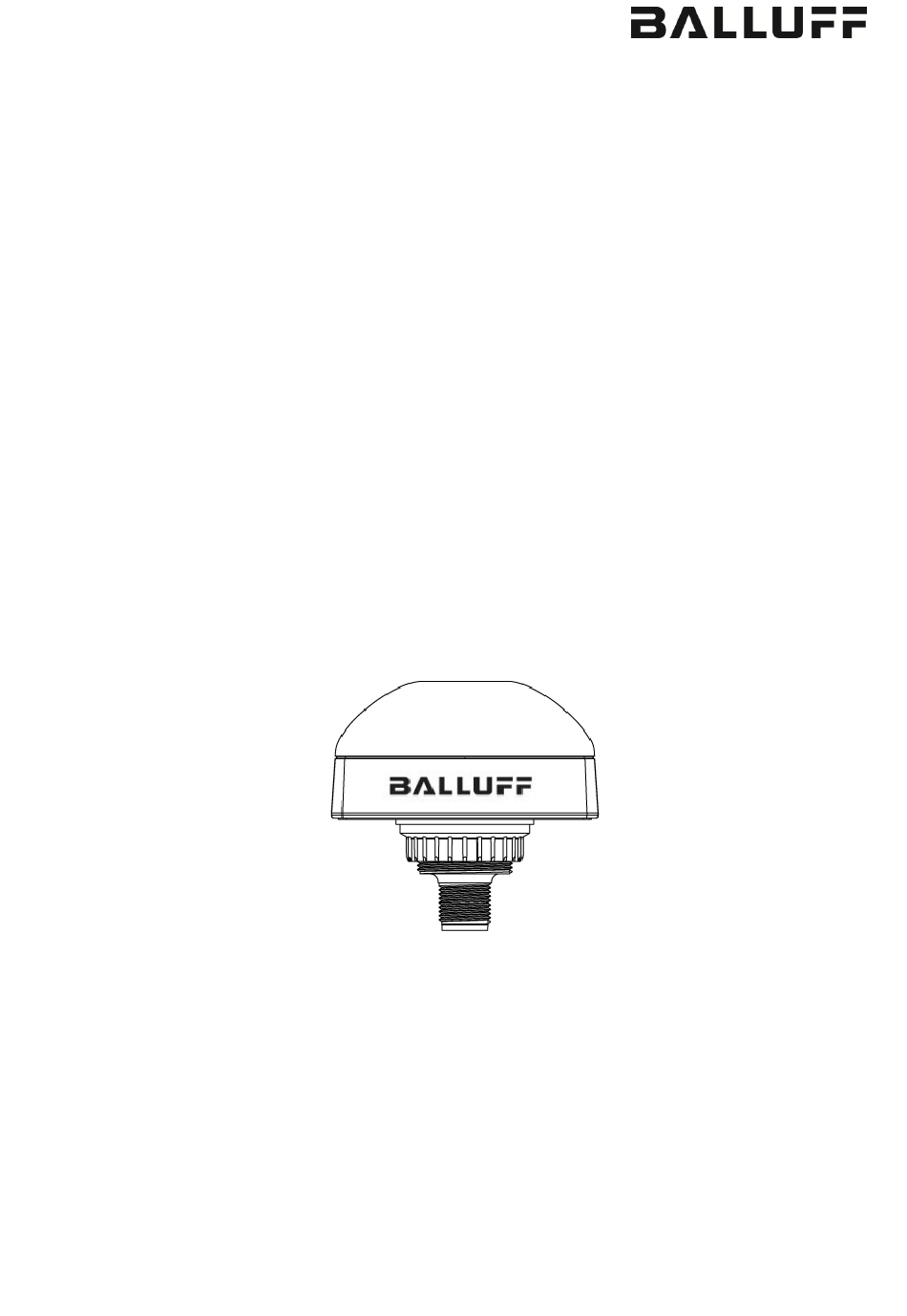

- Seite 1 BNI IOL-803-102-R036 BNI IOL-803-103-R036 SmartLight Indicator Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
4.7 Parameterdaten BNI IOL-803-103-R036 4.8 Parameterdaten BNI IOL-803-103-R036 mit BNI IOL-803-103-R036 4.9 Parameterdaten BNI IOL-803-103-R036 mit BNI IOL-803-102-R036 4.10 Parameterbeschreibung 40hex Demo-Modus aktiv 41hex Teach-Funktion Sensor 42hex Verstärkungsüberschuss 43hex Sensorfilter 50hex Versorgungsüberwachung 51hex Helligkeit 52hex Gerätetemperatur 54hex Seriennummer setzen 55hex Erweiterungsmodus www.balluff.com... - Seite 3 Balluff / IO-Link BNI IOL-803-10x-R036 57hex Betriebsstundenzähler 58hex Startzähler FBhex Sicherer Zustand FChex Benutzerfarbe 4.11 Fehler 4.12 Ereignisse Technische Daten 5.1 Abmessungen 5.2 Mechanische Daten 5.3 Elektrische Daten 5.4 Betriebsbedingungen 5.5 LED-Anzeiger Status-LED Anhang 6.1 Produktbestellcode 6.2 Bestellinformationen Im Lieferumfang enthalten...
-
Seite 4: Hinweise Für Den Benutzer
Querverweise geben an, wo weiterführende Informationen zum Thema zu finden sind. 1.3 Symbole Achtung! Dieses Symbol kennzeichnet einen Sicherheitshinweis, der unbedingt beachtet werden muss. Hinweis Dieses Symbol kennzeichnet allgemeine Hinweise. Balluff Networking Interface – Balluff Netzwerkschnittstelle Abkürzungen Datenübertragung Direct Parameter Page Elektromagnetische Verträglichkeit Bezugspotential Human Machine Interface... -
Seite 5: Sicherheit
Sicherheit 2.1 Bestimmungs- In diesem Handbuch wird der Balluff BNI IOL-803-10x-R036 für den Einsatz als gemäße Zustandsanzeigemodul, optional mit Sensormodul, beschrieben. Dabei handelt es sich um Verwendung ein IO-Link-Gerät, das über das Protokoll IO-Link mit der übergeordneten IO-Link- Masterbaugruppe kommuniziert. -
Seite 6: Beständigkeit Gegenüber Aggressiven Stoffen
Spannung Das Gerät ist vor Wartungsmaßnahmen von der Stromversorgung zu trennen. Hinweis Im Interesse der Produktverbesserung behält sich die Balluff GmbH das Recht vor, die technischen Daten des Produkts und den Inhalt dieses Handbuchs jederzeit ohne vorherige Benachrichtigung zu ändern. -
Seite 7: Erste Schritte
3.1 Übersicht BNI IOL- 803-102-R036 Abb. 3-1: BNI IOL-803-102-R036 1 Segment 2 7 M12-Anschluss 2 Status-LED 8 Segment 3 3 Segment 1 9 Segment 4 4 Segment 6 10 Segment 5 5 Linse 11 Montagenase 6 M22-Gewinde für Montage www.balluff.com... -
Seite 8: Übersicht Bni Iol-803-103-R036
3.2 Übersicht BNI IOL- 803-103-R036 Abb. 3-2: BNI IOL-803-103-R036 1 Segment 2 7 M12-Anschluss 2 Status-LED 8 Segment 3 3 Segment 1 9 Segment 4 4 Segment 6 10 Segment 5 5 Linse 11 Montagenase 6 M22-Gewinde für Montage 12 Sensor www.balluff.com... -
Seite 9: Mechanische Anbindung
Level- und Lauflicht-Modus sowie für Farbkreis- Modus, mit Näherungssensor. 3.6 Kurzbeschreibung Die Funktionalität des Balluff SmartLight Indicator nutzt Prozessdaten und ISDU-Register. Dadurch ergibt sich eine HMI, die den Zustand, Warnungen und Fehler zurückmelden Funktionalität kann. Die Betriebsmodi können folgendermaßen verallgemeinert werden: •... -
Seite 10: Segment-Modus
3.10 Farbkreis-Modus Der Farbkreis-Modus dient zur Darstellung der möglichen Farbpalette des Moduls. Er kann zu Demonstrationszwecken oder zum Hinweis auf abnormales Verhalten verwendet werden. Über Prozessdaten können die Umlaufgeschwindigkeit und die Umlaufrichtung ausgewählt werden. Abb. 3-6: Prozessausgangsdaten angezeigt als: www.balluff.com... -
Seite 11: Sensor
(weitere Details siehe Abschnitt 4.10 Parameterbeschreibung - 55 3.13 Synchronisation Im Synchronisationsmodus können Sie Funktionen (Blinken, Blitzen) mehrerer Balluff Proxlights synchronisieren. Die Funktion ist im Lauflicht- und Segment-Modus verfügbar. Die Synchronisation wird durch 2 Bits in den Prozessdaten gesteuert: (Sync Start und Sync Impluse). -
Seite 12: Io-Link-Schnittstelle
Fehlerwert für Konfigurationsfehler. Es gibt verschiedene Fehler, die gleichzeitig auftreten können, wobei aber nur der Fehlercode mit der höchsten Priorität in den Eingabeprozessdaten gesendet wird. Byte Sensoreingang 0 – Nicht aktiv 1 – Aktiv Bei aktiviertem Erweiterungsmodus (ISDU 55 Verfügbar bei BNI IOL-803-103-R036 www.balluff.com... - Seite 13 4 – Falsche Geschwindigkeit ausgewählt 5 – Falsche Kante Ein Fehlercode (Werte von 0 bis 5) mit einem niedrigeren Wert hat höhere Priorität als ein Fehlercode mit einem höheren Wert. Bei aktiviertem Erweiterungsmodus (ISDU 55 Verfügbar bei BNI IOL-803-103-R036 www.balluff.com...
-
Seite 14: Prozessdaten/Ausgangsdaten
Segment-Modus Byte Byte Byte 2/10 Bit 0-2/4-6, Segmentfarbe – Aus – Grün – Rot – Gelb – Blau – Orange – Benutzerdefiniert – Weiß Bit 3/7, Segmentblinken 0 – Segment blinkt nicht 1 – Segment blinkt gemäß den Blinkmodus-Einstellungen www.balluff.com... - Seite 15 IO-Link-Schnittstelle Byte 3/11 Betriebsart – Segment-Modus 0001 Byte 4/12 Anzahl der Segmente Synchronisationsstart / Synchronisationsimpuls – 1 Segment – 2 Segmente Diese Bits sind flankenempfindlich – 3 Segmente – 6 Segmente www.balluff.com...
- Seite 16 IO-Link-Schnittstelle Byte 5/13 Blinkmodus Segment x 0 – Das Segment blinkt mit einem 50%-Betriebszyklus 1 – Das Segment blinkt im Blitzlichtmodus Byte 6/14 Blinkfrequenz – 0,5 Hz – 1 Hz – 2 Hz – 5 Hz – 10 Hz www.balluff.com...
-
Seite 17: Level-Modus
IO-Link-Schnittstelle Level-Modus Byte Byte Bit 0-2/4-6, Levelfarbe 1, 2 und 3 – Aus – Grün – Rot – Gelb – Blau – Orange – Benutzerdefiniert – Weiß Byte 2/10 www.balluff.com... - Seite 18 IO-Link-Schnittstelle Byte 3/11 Betriebsart – Level-Modus 0010 Byte 4/12 Level-Typ 0 – Im Uhrzeigersinn 1 – Gegen den Uhrzeigersinn Level-Übergang 0 – Übergang nicht aktiv 1 – Übergang aktiv www.balluff.com...
- Seite 19 IO-Link-Schnittstelle Byte 5/13 Level-Wert (16 Bit) – Niedriges Byte Byte 6/14 Level-Wert (16 Bit) – Hohes Byte Level-Wert 16-Bit-Wert für Level-Anzeiger. www.balluff.com...
-
Seite 20: Lauflicht-Modus
IO-Link-Schnittstelle Lauflicht-Modus Byte Bit 0-2 / 4-6, Hintergrundfarbe / Lauflichtfarbe – Aus – Grün – Rot – Gelb – Blau – Orange – Benutzerdefiniert – Weiß Byte Byte 2/10 www.balluff.com... - Seite 21 – 2 Segmente – 3 Segmente – 4 Segmente – 5 Segmente – 6 Segmente Laufrichtung: 0 – Im Uhrzeigersinn 1 – Gegen den Uhrzeigersinn Lademodus: 0 – Laufmodus 1 – Lademodus Synchronisationsstart / Synchronisationsimpuls Diese Bits sind flankenempfindlich www.balluff.com...
- Seite 22 IO-Link-Schnittstelle Byte 5/13 Byte 6/14 Laufgeschwindigkeit – 0,5 Hz – 1 Hz – 2 Hz – 5 Hz – 10 Hz Kante – Deaktiviert – 1-seitiger Übergang – 2-seitiger Übergang www.balluff.com...
-
Seite 23: Farbkreis-Modus
IO-Link-Schnittstelle Farbkreis-Modus Byte Byte Byte 2/10 www.balluff.com... - Seite 24 IO-Link-Schnittstelle Byte 3/11 Betriebsart – Farbkreis-Modus 1000 Byte 4/12 Laufrichtung: 0 – Im Uhrzeigersinn 1 – Gegen den Uhrzeigersinn Byte 5/13 www.balluff.com...
- Seite 25 IO-Link-Schnittstelle Byte 6/14 Laufgeschwindigkeit – 0,5 Hz – 1 Hz – 2 Hz – 5 Hz – 10 Hz Bei aktiviertem Erweiterungsmodus (ISDU 55 www.balluff.com...
-
Seite 26: Parameterdaten Bni Iol-803-102-R036
Index Index index Vendor ID 2 Byte 0378 Device ID 3 Byte 050A20 Vendor name 7 Byte BALLUFF Vendor text 15 Byte www.balluff.com Product name 20 Byte BNI IOL-803-102-R036 Product ID 7 Byte BNI00CZ Product text 20 Byte SmartLight Indicator... - Seite 27 0…7F7F7F Helligkeit 3 Bytes 7F7F7F Gerätetemperatur** 5 Bytes Seriennummer 16x00…16xFF 16 Bytes 16x00 setzen Erweiterungsmodus 0…2 1 Byte aktivieren Betriebsstunden- 4 Bytes zähler** Startzähler** 4 Bytes 0…1 Sicherer Zustand 1 Byte 0…FFFFFF Benutzerfarbe 3 Bytes 008080 ** Nur lesen www.balluff.com...
-
Seite 28: Parameterdaten Bni Iol-803-102-R036 Mit Bni Iol-803-102-R036
Index Index index Vendor ID 2 Byte 0378 Device ID 3 Byte 050A21 Vendor name 7 Byte BALLUFF Vendor text 15 Byte www.balluff.com BNI IOL-803-102-R036 Product name 46 Byte mit BNI IOL-803-102- R036 Product ID 20 Byte BNI00CZ mit BNI00CZ... - Seite 29 Gertäte- 10 Bytes temperatur** 1-10 Seriennummer 32x00…32xFF 32 Bytes 32x00 setzen Erweiterungs- 0…2 1 Byte modus aktivieren Betriebsstundenz 8 Bytes ähler** Startzähler** 8 Bytes 0…0101 Sicherer Zustand 2 Bytes 0101 008080 0…FFFFFFFFFFFF Benutzerfarbe 6 Bytes 008080hex ** Nur lesen www.balluff.com...
-
Seite 30: Parameterdaten Bni Iol-803-102-R036 Mit Bni Iol-803-103-R036
Index Index index Vendor ID 2 Byte 0378 Device ID 3 Byte 050A22 Vendor name 7 Byte BALLUFF Vendor text 15 Byte www.balluff.com BNI IOL-803-102-R036 Product name 46 Byte mit BNI IOL-803-103- R036 Product ID 20 Byte BNI00CZ mit BNI00E0... - Seite 31 Geräte- 10 Bytes temperatur** 1-10 Seriennummer 32x00…32xFF 32 Bytes 32x00 setzen Erweiterungs- 0…2 1 Byte modus aktivieren Betriebsstunden- 8 Bytes zähler** Startzähler** 8 Bytes Sicherer Zustand 2 Bytes 0…0101 0101 008080 0…FFFFFFFFFFFF Benutzerfarbe 6 Bytes 008080hex ** Nur lesen www.balluff.com...
-
Seite 32: Parameterdaten Bni Iol-803-103-R036
Index Index index Vendor ID 2 Byte 0378 Device ID 3 Byte 050A30 Vendor name 7 Byte BALLUFF Vendor text 15 Byte www.balluff.com Product name 20 Byte BNI IOL-803-103-R036 Product ID 7 Byte BNI00E0 SmartLight Indicator mit Product text... - Seite 33 0…7F7F7F Helligkeit 3 Bytes 7F7F7F Gerätetemperatur** 5 Bytes Seriennummer 16x00…16xFF 16 Bytes 16x00 setzen Erweiterungsmodus 0…2 1 Byte aktivieren Betriebsstundenzähl 4 Bytes er** Startzähler** 4 Bytes 0…1 Sicherer Zustand 1 Byte 0…FFFFFF Benutzerfarbe 3 Bytes 008080 ** Nur lesen www.balluff.com...
-
Seite 34: Parameterdaten Bni Iol-803-103-R036 Mit Bni Iol-803-103-R036
Index Index index Vendor ID 2 Byte 0378 Device ID 3 Byte 050A31 Vendor name 7 Byte BALLUFF Vendor text 15 Byte www.balluff.com BNI IOL-803-103-R036 Product name 46 Byte mit BNI IOL-803-103- R036 Product ID 20 Byte BNI00E0 mit BNI00E0... - Seite 35 Geräte- 10 Bytes temperatur** 1-10 Seriennummer 32x00…32xFF 32 Bytes 32x00 setzen Erweiterungs- 0…2 1 Byte modus aktivieren Betriebsstunden- 8 Bytes zähler** Startzähler** 8 Bytes Sicherer Zustand 2 Bytes 0…0101 0101 008080 0…FFFFFFFFFFFF Benutzerfarbe 6 Bytes 008080hex ** Nur lesen www.balluff.com...
-
Seite 36: Parameterdaten Bni Iol-803-103-R036 Mit Bni Iol-803-102-R036
Index Index index Vendor ID 2 Byte 0378 Device ID 3 Byte 050A32 Vendor name 7 Byte BALLUFF Vendor text 15 Byte www.balluff.com BNI IOL-803-103-R036 Product name 46 Byte mit BNI IOL-803-102- R036 Product ID 20 Byte BNI00E0 mit BNI00CZ... - Seite 37 Geräte- 10 Bytes temperatur** 1-10 Seriennummer 32x00…32xFF 32 Bytes 32x00 setzen Erweiterungs- 0…2 1 Byte modus aktivieren Betriebsstunden- 8 Bytes zähler** Startzähler** 8 Bytes Sicherer Zustand 2 Bytes 0…0101 0101 008080 0…FFFFFFFFFFFF Benutzerfarbe 6 Bytes 008080 ** Nur lesen www.balluff.com...
-
Seite 38: Parameterbeschreibung
Ausgabe. Bei einer idealen Anwendung kann der Filter schneller mit einem Filter niedrigerer Ordnung sein, um eine bessere Ansprechbarkeit zu erreichen. Es sind Werte zwischen 0 und 6 möglich. Der Wert bezeichnet die Anzahl der Stichproben zur Überprüfung des Ausgabestatus. www.balluff.com... -
Seite 39: 50Hex Versorgungsüberwachung
Helligkeitsdaten für rote, grüne und blaue Kanäle. Byte Subindex Hinweis Wenn die Farbe eines Segments auf Weiß eingestellt wurde, wirken sich die RGB- Helligkeitswerte mit einer Gewichtung von 1/3 (R), 1/2 (G), 1/6 (B) auf die Helligkeit aus. www.balluff.com... -
Seite 40: 52Hex Gerätetemperatur
BNI IOL-803-103-R036 BNI IOL-803-103-R036 mit BNI IOL-803-102-R036 Wenn der Parameter aktiviert ist, empfiehlt sich die Verwendung eines Y-Splitterkabels BCC M413-M415-M415-U209x-xxx/xxx. Hinweis Der Befehl zur Rücksetzung auf die Werkseinstellungen (Factory reset) hat keinen Einfluss auf die Konfiguration des Erweiterungsports. www.balluff.com... -
Seite 41: 57Hex Betriebsstundenzähler
Werte von 0x00 bis 0xFF (0-255) akzeptiert. Der Zugriff auf das Register kann über Subindex 0, 1, 2 oder 3 erfolgen. Beim Lesen/Schreiben von Subindex 0 kann auf die gesamten 3-Byte-Benutzerfarbendaten zugegriffen werden. Die Subindizes 1, 2 und 3 enthalten die Benutzerfarbe für den roten, grünen und blauen Kanal. www.balluff.com... -
Seite 42: Fehler
Gerät an Erweiterungsport verloren 8DF2 Falsches Gerät an Erweiterungsport 4.12 Ereignisse IO-Link-Revision 1.0 Ereigniscode Beschreibung 4210 Hohe Gerätetemperatur 4220 Niedrige Gerätetemperatur 5112 Niedrige Versorgungsspannung (Us) IO-Link-Revision 1.1 Ereigniscode Beschreibung 4210 Hohe Gerätetemperatur 4220 Niedrige Gerätetemperatur 5111 Niedrige Versorgungsspannung (Us) www.balluff.com... -
Seite 43: Technische Daten
≤ 25 mA bei 24 V Stromaufnahme, alle Segmente aus Stromaufnahme, alle Segmente ≤ 100 mA bei 24 V weiß, mit Sensor Gesamtanzahl LEDs -5 °C … +55 °C 5.4 Betriebs- Umgebungstemperatur bedingungen -15 °C … +70 °C Lagertemperatur www.balluff.com... -
Seite 44: Led-Anzeiger
Versorgung Modul LED ist statisch ein okay Hinweis Die Status-LED ist deaktiviert, wenn der sichere Zustand (ISDU FB aktiv ist. hex) Dies ist die Werkseinstellung des Parameters. Hinweis Die Status-LED ist im normalen Betrieb abgeschaltet um Farbvermischungen zu vermeiden. www.balluff.com... -
Seite 45: Anhang
Anhang 6.1 Produkt- bestellcode BNI IOL-803-10x-R036 Balluff Networking Interface – Balluff Netzwerkschnittstelle IO-Link-Schnittstelle 803 – SmartLight Indicator 102 - Nur Indicator 103 - Indicator mit optischem Sensor R036 - Fortron 6165 A6 6.2 Bestell- Bestellcode informationen BNI IOL-803-102-R036 BNI00CZ BNI IOL-803-103-R036... - Seite 46 Balluff GmbH Schurwaldstrasse 9 73765 Neuhausen a.d.F. Deutschland Tel.: 07158 173-0 Fax: 07158 5010 www.balluff.com balluff@balluff.de...
