Einsatzbedingungen: Einbau

Siehe Seite 8 ff.
• Einlaufstrecke: typ. ≥ 5 x DN
• Auslaufstrecke: typ. ≥ 2 x DN
9.1.8

Einsatzbedingungen: Umgebung

–20...+60 °C (–4...+140 °F) (Messaufnehmer, Messumformer)
Montieren Sie das Messgerät nicht direkt über Hitze erzeugenden Einrichtungen
Die Lagerungstemperatur entspricht dem zulässigen Umgebungstemperaturbereich des Mess-
gerätes.
Standardmäßig: IP 67 (NEMA 4X) für Messumformer und Messaufnehmer
Beschleunigung bis 2 g in Anlehnung an IEC 60068-2-6
9.1.9

Einsatzbedingungen: Prozess

Messaufnehmer:
• Prozess: –20...+130 °C (–4...266 °F)
• Reinigung: max. +150 °C / 60 min (302 °F / 60 min) für CIP und SIP Prozesse.
Dichtungen:
• EPDM: –20...+130 °C (–4...266 °F) (max. +150 °C bei Reinigung)
• Silikon: –20...+150 °C (–4...302 °F)
• Viton: 0...+150 °C (32...302 °F)
[°F] T [°C]
U
140 60
120
40
100
80
20
60
40
0
20
0
-20
-20 0 40
0 80

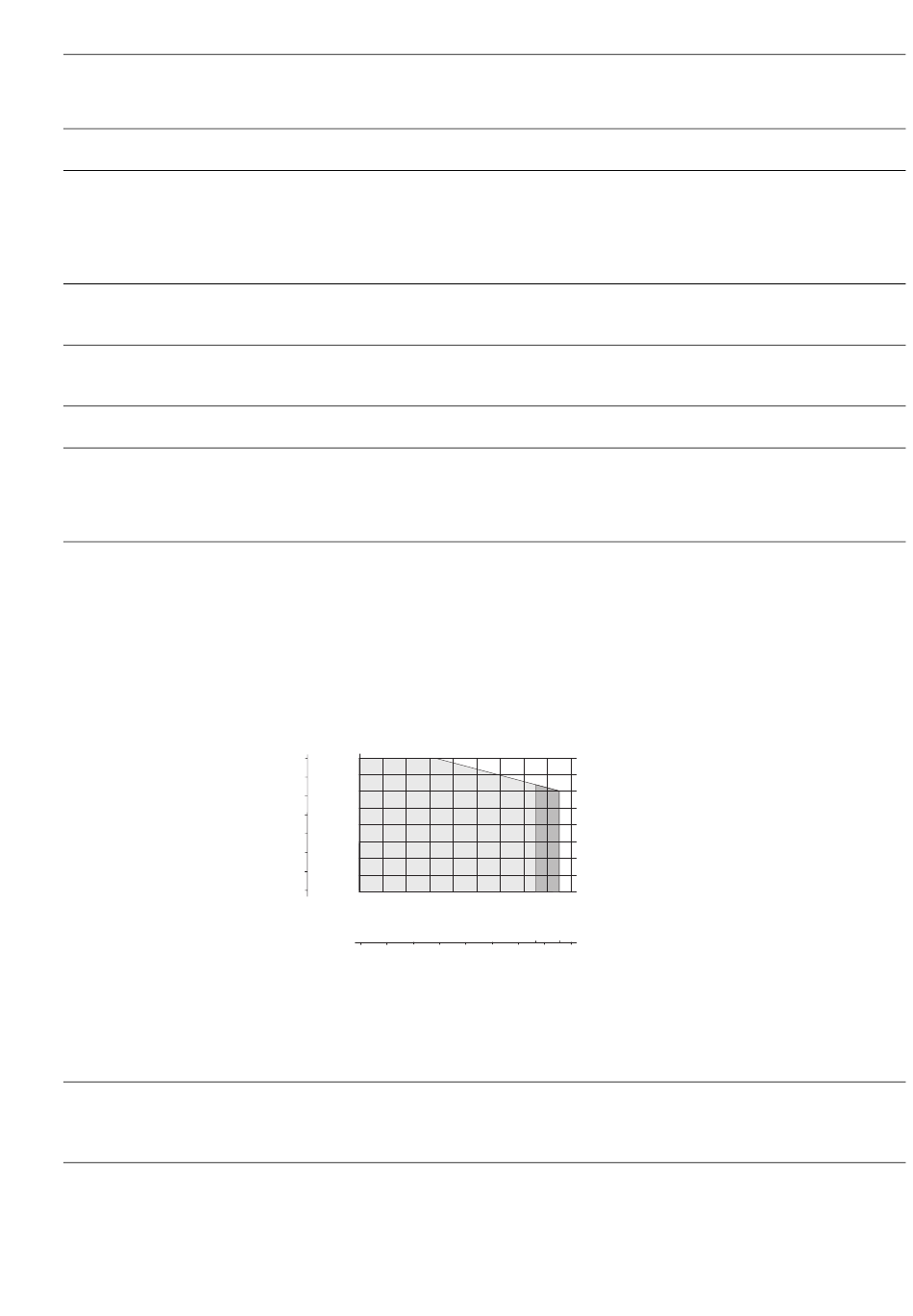

Abb. 19: T = Umgebungstemperatur; T
U
Hellgrau = Standard-Messstofftemperaturbereich
Dunkelgrau = zusätzlicher Messstofftemperaturbereich für die Reinigung
Mindestleitfähigkeit:
• 5 µS/cm für Flüssigkeiten im Allgemeinen
• 20 µS/cm für demineralisiertes Wasser
16 bar (232.0 psi)
130
150
[°C]
80 120 160
T
M
266 302
[°F]
160 240
320
= Messstofftemperatur
M
