Verdrahtung

#
!
!
14
4 Verdrahtung
4.1

Anschluss der Messeinheit

Warnung!
• Das Messgerät darf nur an SELV-, PELV- oder CLASS 2-Stromkreise angeschlossen werden. Dies
gilt sowohl für die Hilfsenergie als auch die Ausgänge.
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren
bzw. verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten kann zur Zerstörung von
Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die
Hilfsenergie angelegt wird (bei galvanisch getrennter Hilfsenergie nicht erforderlich).
• Vergleichen Sie die Typenschildangaben mit der ortsüblichen Versorgungsspannung. Beachten
Sie auch die national gültigen Installationsvorschriften.
Hinweis!
Die Stromkreise des Impuls-/Statusausgangs sind geräteseitig von der Kommunikation und der
Hilfsenergie galvanisch getrennt.
4.1.1

Direktanschluss ohne Adapter

Der direkte elektrische Anschluss des Messgerätes erfolgt mit Hilfe eines Lumberg-Steckers
(Typ RSE8, M12x1).
Hinweis!
Beim Direktanschluss ohne Adapter muss ein entsprechendes Kabel ohne Weiterführung der Ser-
vice-Schnittstellen verwendet werden, z.B. Kabel RKWTN8-56/5 P92, Fa. Lumberg.
A
B

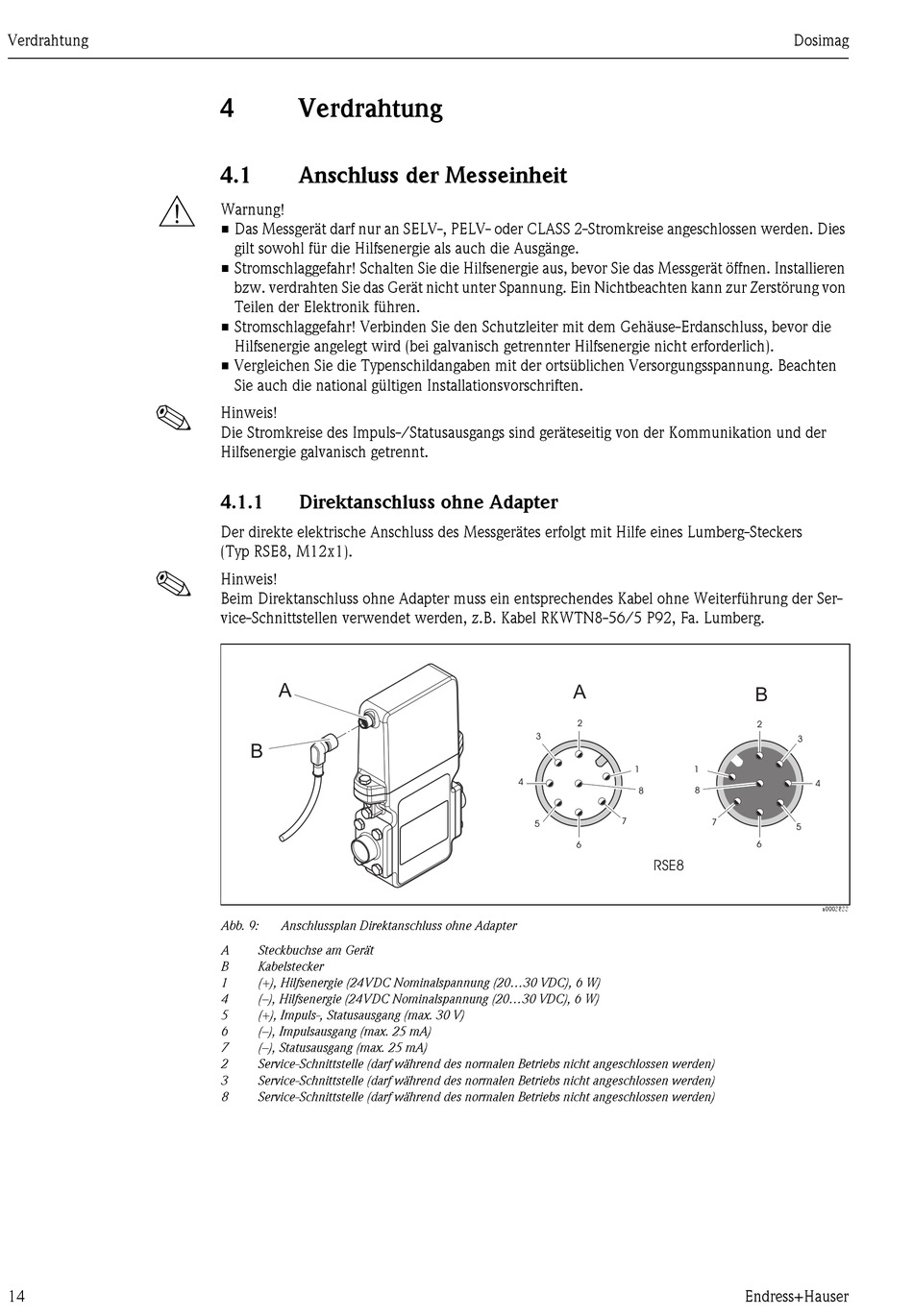

Abb. 9: Anschlussplan Direktanschluss ohne Adapter
A Steckbuchse am Gerät
B Kabelstecker
1 (+), Hilfsenergie (24VDC Nominalspannung (20...30 VDC), 6 W)
4 (–), Hilfsenergie (24VDC Nominalspannung (20...30 VDC), 6 W)
5 (+), Impuls-, Statusausgang (max. 30 V)
6 (–), Impulsausgang (max. 25 mA)
7 (–), Statusausgang (max. 25 mA)
2 Service-Schnittstelle (darf während des normalen Betriebs nicht angeschlossen werden)
3 Service-Schnittstelle (darf während des normalen Betriebs nicht angeschlossen werden)
8 Service-Schnittstelle (darf während des normalen Betriebs nicht angeschlossen werden)
A
2
3
1
4
8
7
5
6
RSE8
Dosimag
B
2
3
1
4
8
7
5
6
a0003833
