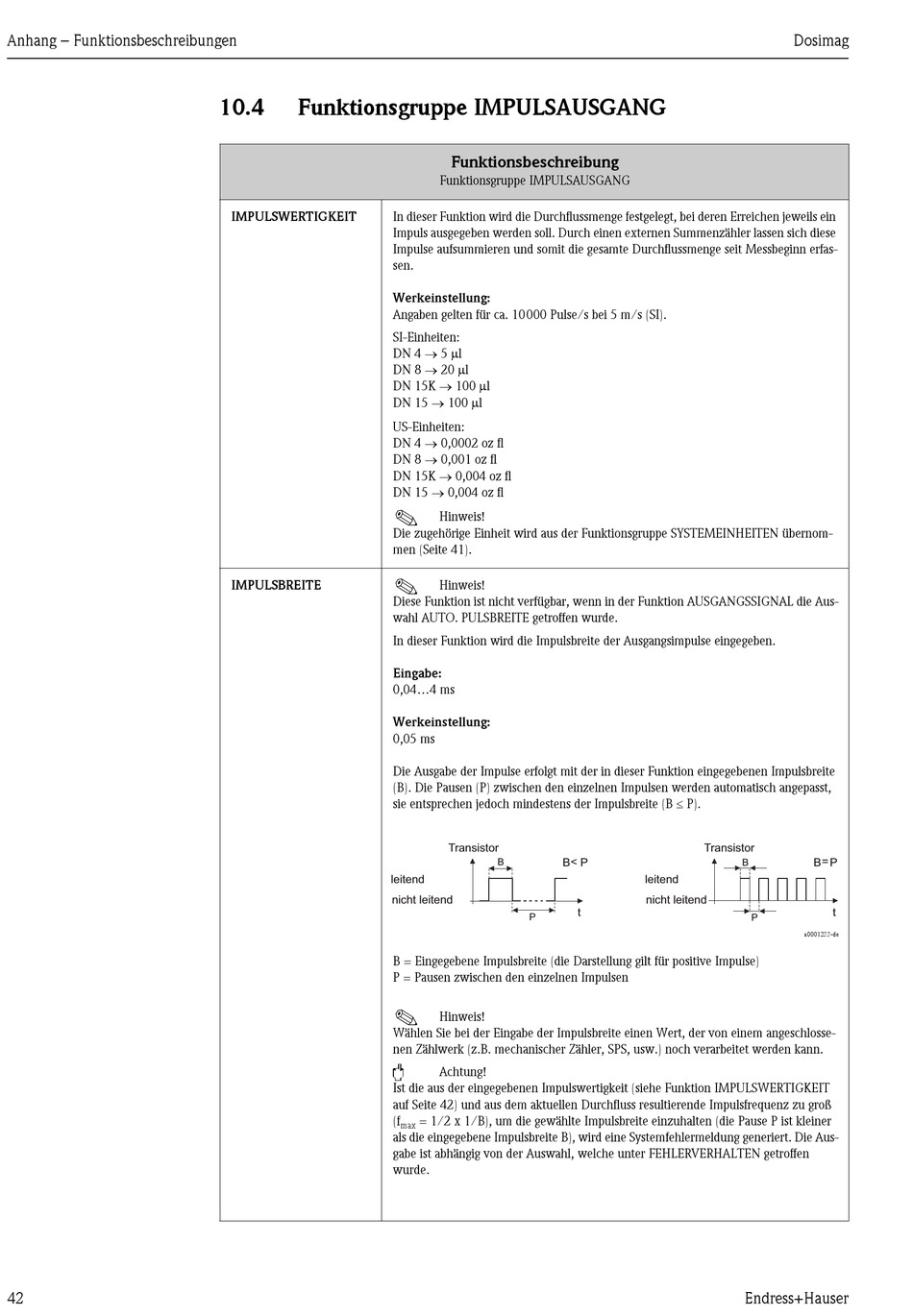

Anhang – Funktionsbeschreibungen
42
10.4

Funktionsgruppe IMPULSAUSGANG

IMPULSWERTIGKEIT
IMPULSBREITE
leitend

Funktionsbeschreibung

Funktionsgruppe IMPULSAUSGANG
In dieser Funktion wird die Durchflussmenge festgelegt, bei deren Erreichen jeweils ein
Impuls ausgegeben werden soll. Durch einen externen Summenzähler lassen sich diese
Impulse aufsummieren und somit die gesamte Durchflussmenge seit Messbeginn erfas-
sen.
Werkeinstellung:
Angaben gelten für ca. 10000 Pulse/s bei 5 m/s (SI).
SI-Einheiten:
DN 4 → 5 µl
DN 8 → 20 µl
DN 15K → 100 µl
DN 15 → 100 µl
US-Einheiten:
DN 4 → 0,0002 oz fl
DN 8 → 0,001 oz fl
DN 15K → 0,004 oz fl
DN 15 → 0,004 oz fl
!
Hinweis!
Die zugehörige Einheit wird aus der Funktionsgruppe SYSTEMEINHEITEN übernom-
men (Seite 41).
!
Hinweis!
Diese Funktion ist nicht verfügbar, wenn in der Funktion AUSGANGSSIGNAL die Aus-
wahl AUTO. PULSBREITE getroffen wurde.
In dieser Funktion wird die Impulsbreite der Ausgangsimpulse eingegeben.
Eingabe:
0,04...4 ms
Werkeinstellung:
0,05 ms
Die Ausgabe der Impulse erfolgt mit der in dieser Funktion eingegebenen Impulsbreite
(B). Die Pausen (P) zwischen den einzelnen Impulsen werden automatisch angepasst,
sie entsprechen jedoch mindestens der Impulsbreite (B ≤ P).
Transistor
B B < P
nicht leitend
P
B = Eingegebene Impulsbreite (die Darstellung gilt für positive Impulse)
P = Pausen zwischen den einzelnen Impulsen
!
Hinweis!
Wählen Sie bei der Eingabe der Impulsbreite einen Wert, der von einem angeschlosse-
nen Zählwerk (z.B. mechanischer Zähler, SPS, usw.) noch verarbeitet werden kann.
"
Achtung!
Ist die aus der eingegebenen Impulswertigkeit (siehe Funktion IMPULSWERTIGKEIT
auf Seite 42) und aus dem aktuellen Durchfluss resultierende Impulsfrequenz zu groß
(f = 1/2 x 1/B), um die gewählte Impulsbreite einzuhalten (die Pause P ist kleiner
max
als die eingegebene Impulsbreite B), wird eine Systemfehlermeldung generiert. Die Aus-
gabe ist abhängig von der Auswahl, welche unter FEHLERVERHALTEN getroffen
wurde.
Transistor
B
leitend
nicht leitend
t
Endress+Hauser
Dosimag
B = P
t
P
a0001233-de
