Bedienung

!
20
5 Bedienung
5.1

Parametrierung

5.1.1 Kundenspezifische Parametrierung mit dem
ToF Tool - Fieldtool Package
Die Bedienung des Dosimag erfolgt über das Bedienprogramm "Fieldtool". Fieldtool ist eine univer-
sell einsetzbare Service- und Konfigurationssoftware von Endress+Hauser. Der Anschluss erfolgt
über den Service-Adapter mit einem Serviceinterface FXA193.
Hinweis!
Weitere Informationen zu Fieldtool und dessen Bedienung finden Sie in der betreffenden Online-
Hilfe.
Fieldtool bietet dem Anwender folgende Einsatzmöglichkeiten:
• Parametrieren von Gerätefunktionen
• Visualisieren von Messwerten (inkl. "Datalogging")
• Datensicherung von Geräteparametern
• Messstellendokumentation
F
+
A
-

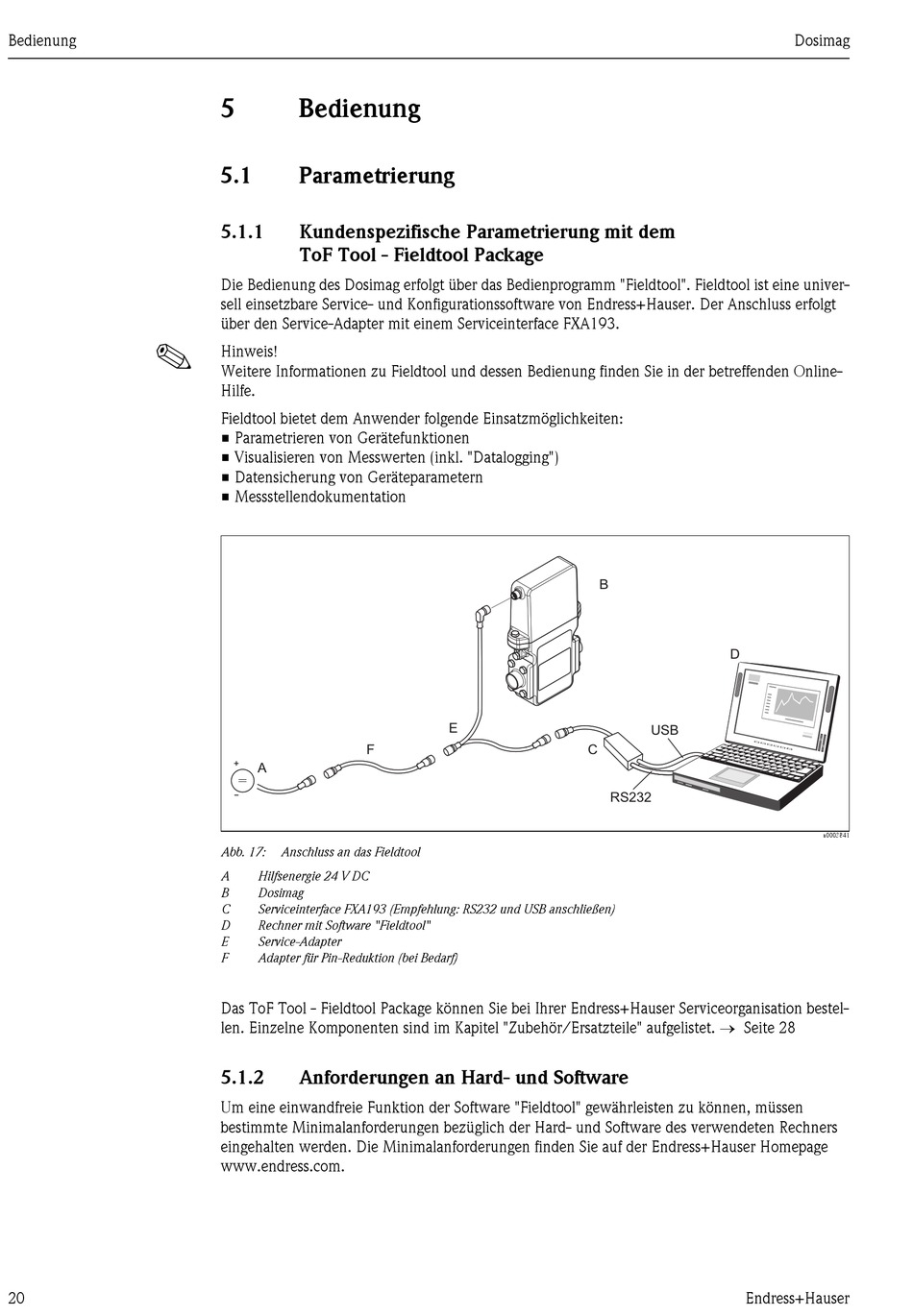

Abb. 17: Anschluss an das Fieldtool
A Hilfsenergie 24 V DC
B Dosimag
C Serviceinterface FXA193 (Empfehlung: RS232 und USB anschließen)
D Rechner mit Software "Fieldtool"
E Service-Adapter
F Adapter für Pin-Reduktion (bei Bedarf)
Das ToF Tool - Fieldtool Package können Sie bei Ihrer Endress+Hauser Serviceorganisation bestel-
len. Einzelne Komponenten sind im Kapitel "Zubehör/Ersatzteile" aufgelistet. → Seite 28
5.1.2

Anforderungen an Hard- und Software

Um eine einwandfreie Funktion der Software "Fieldtool" gewährleisten zu können, müssen
bestimmte Minimalanforderungen bezüglich der Hard- und Software des verwendeten Rechners
eingehalten werden. Die Minimalanforderungen finden Sie auf der Endress+Hauser Homepage
www.endress.com.
B
E
C
RS232
Dosimag
D
USB
a0003841
Endress+Hauser
