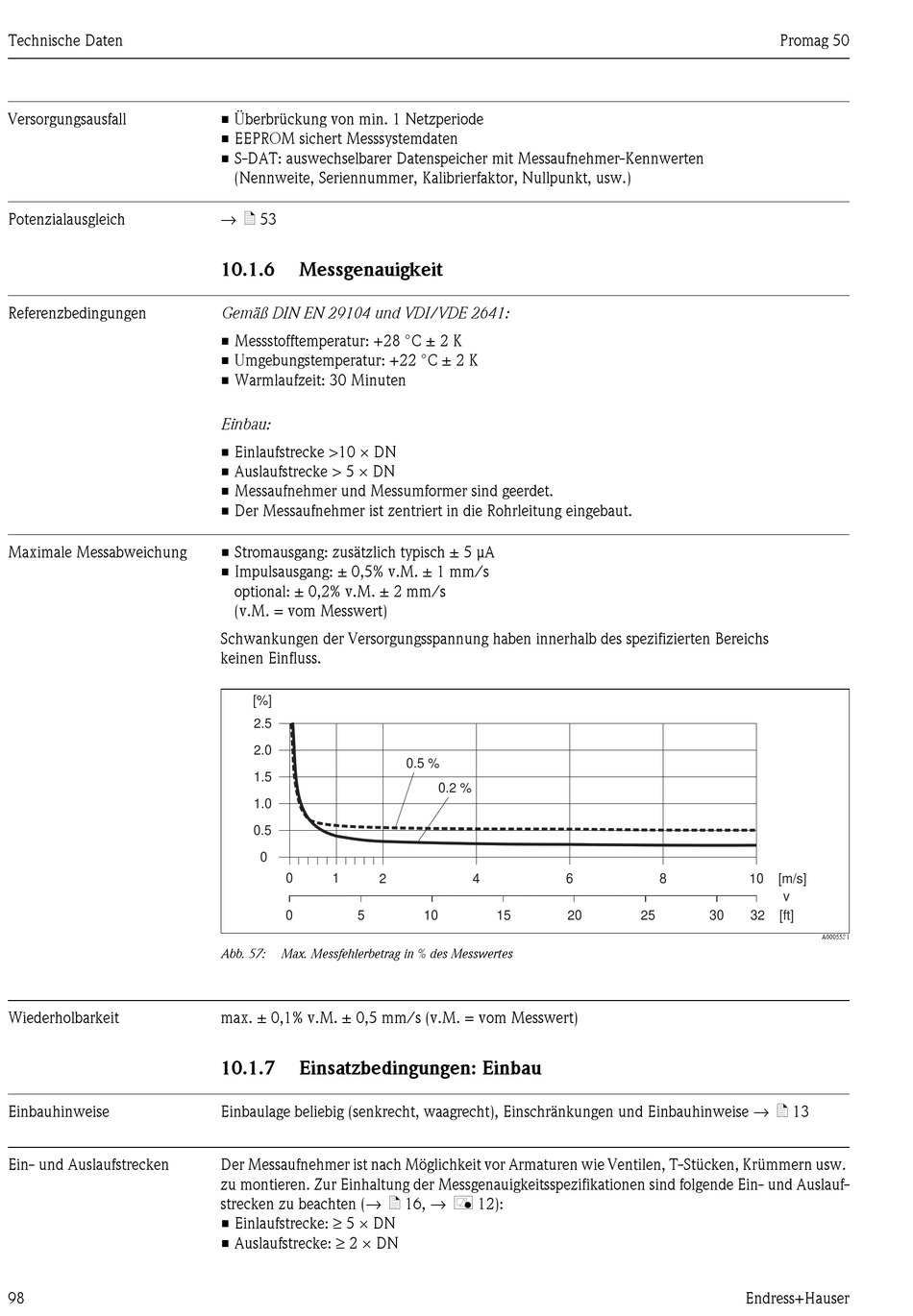

Technische Daten
Versorgungsausfall
Potenzialausgleich
Referenzbedingungen
Maximale Messabweichung
Wiederholbarkeit
Einbauhinweise
Ein- und Auslaufstrecken
98
• Überbrückung von min. 1 Netzperiode
• EEPROM sichert Messsystemdaten
• S-DAT: auswechselbarer Datenspeicher mit Messaufnehmer-Kennwerten
(Nennweite, Seriennummer, Kalibrierfaktor, Nullpunkt, usw.)
→ ä 53
10.1.6
Messgenauigkeit
Gemäß DIN EN 29104 und VDI/VDE 2641:
• Messstofftemperatur: +28 °C ± 2 K
• Umgebungstemperatur: +22 °C ± 2 K
• Warmlaufzeit: 30 Minuten
Einbau:
• Einlaufstrecke >10 × DN
• Auslaufstrecke > 5 × DN
• Messaufnehmer und Messumformer sind geerdet.
• Der Messaufnehmer ist zentriert in die Rohrleitung eingebaut.
• Stromausgang: zusätzlich typisch ± 5 μA
• Impulsausgang: ± 0,5% v.M. ± 1 mm/s
optional: ± 0,2% v.M. ± 2 mm/s
(v.M. = vom Messwert)
Schwankungen der Versorgungsspannung haben innerhalb des spezifizierten Bereichs
keinen Einfluss.
[%]
2.5
2.0
1.5
1.0
0.5
0
0
1
2
0
5
Abb. 57:
Max. Messfehlerbetrag in % des Messwertes
max. ± 0,1% v.M. ± 0,5 mm/s (v.M. = vom Messwert)
10.1.7
Einsatzbedingungen: Einbau
Einbaulage beliebig (senkrecht, waagrecht), Einschränkungen und Einbauhinweise → ä 13
Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw.
zu montieren. Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslauf-
strecken zu beachten (→ ä 16, → å 12):
• Einlaufstrecke: ≥ 5 × DN
• Auslaufstrecke: ≥ 2 × DN
0.5 %
0.2 %
4
6
10
15
20
Promag 50
8
10
[m/s]
v
25
30
32
[ft]
Endress+Hauser
A0005531
