Anhang – Funktionsbeschreibungen
46
10.5

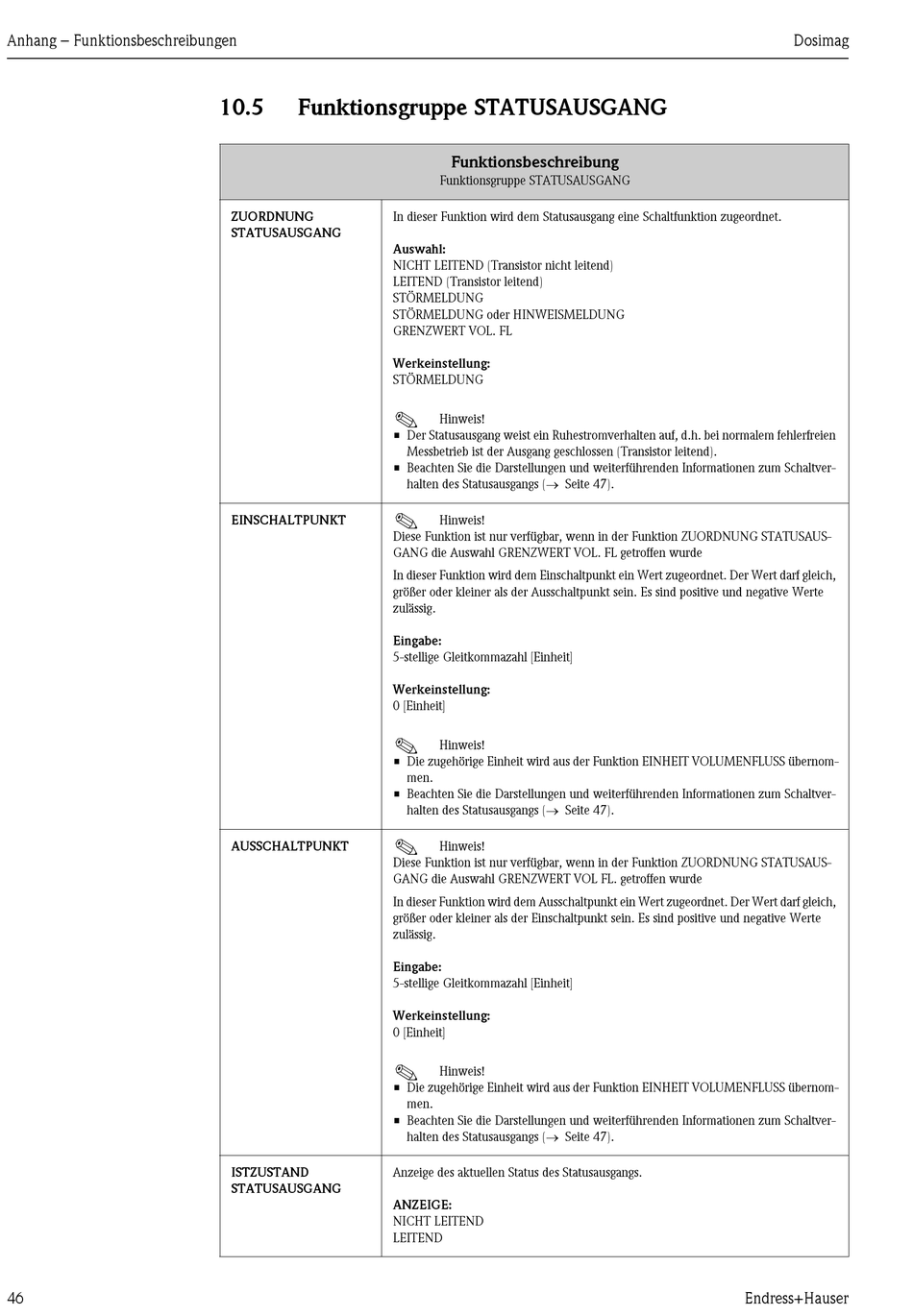

Funktionsgruppe STATUSAUSGANG

ZUORDNUNG
STATUSAUSGANG
EINSCHALTPUNKT
AUSSCHALTPUNKT
ISTZUSTAND
STATUSAUSGANG
Funktionsbeschreibung
Funktionsgruppe STATUSAUSGANG
In dieser Funktion wird dem Statusausgang eine Schaltfunktion zugeordnet.
Auswahl:
NICHT LEITEND (Transistor nicht leitend)
LEITEND (Transistor leitend)
STÖRMELDUNG
STÖRMELDUNG oder HINWEISMELDUNG
GRENZWERT VOL. FL
Werkeinstellung:
STÖRMELDUNG
!
Hinweis!
• Der Statusausgang weist ein Ruhestromverhalten auf, d.h. bei normalem fehlerfreien
Messbetrieb ist der Ausgang geschlossen (Transistor leitend).
• Beachten Sie die Darstellungen und weiterführenden Informationen zum Schaltver-
halten des Statusausgangs (→ Seite 47).
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG STATUSAUS-
GANG die Auswahl GRENZWERT VOL. FL getroffen wurde
In dieser Funktion wird dem Einschaltpunkt ein Wert zugeordnet. Der Wert darf gleich,
größer oder kleiner als der Ausschaltpunkt sein. Es sind positive und negative Werte
zulässig.
Eingabe:
5-stellige Gleitkommazahl [Einheit]
Werkeinstellung:
0 [Einheit]
!
Hinweis!
• Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMENFLUSS übernom-
men.
• Beachten Sie die Darstellungen und weiterführenden Informationen zum Schaltver-
halten des Statusausgangs (→ Seite 47).
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG STATUSAUS-
GANG die Auswahl GRENZWERT VOL FL. getroffen wurde
In dieser Funktion wird dem Ausschaltpunkt ein Wert zugeordnet. Der Wert darf gleich,
größer oder kleiner als der Einschaltpunkt sein. Es sind positive und negative Werte
zulässig.
Eingabe:
5-stellige Gleitkommazahl [Einheit]
Werkeinstellung:
0 [Einheit]
!
Hinweis!
• Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMENFLUSS übernom-
men.
• Beachten Sie die Darstellungen und weiterführenden Informationen zum Schaltver-
halten des Statusausgangs (→ Seite 47).
Anzeige des aktuellen Status des Statusausgangs.
ANZEIGE:
NICHT LEITEND
LEITEND
