Dosimag
Endress+Hauser

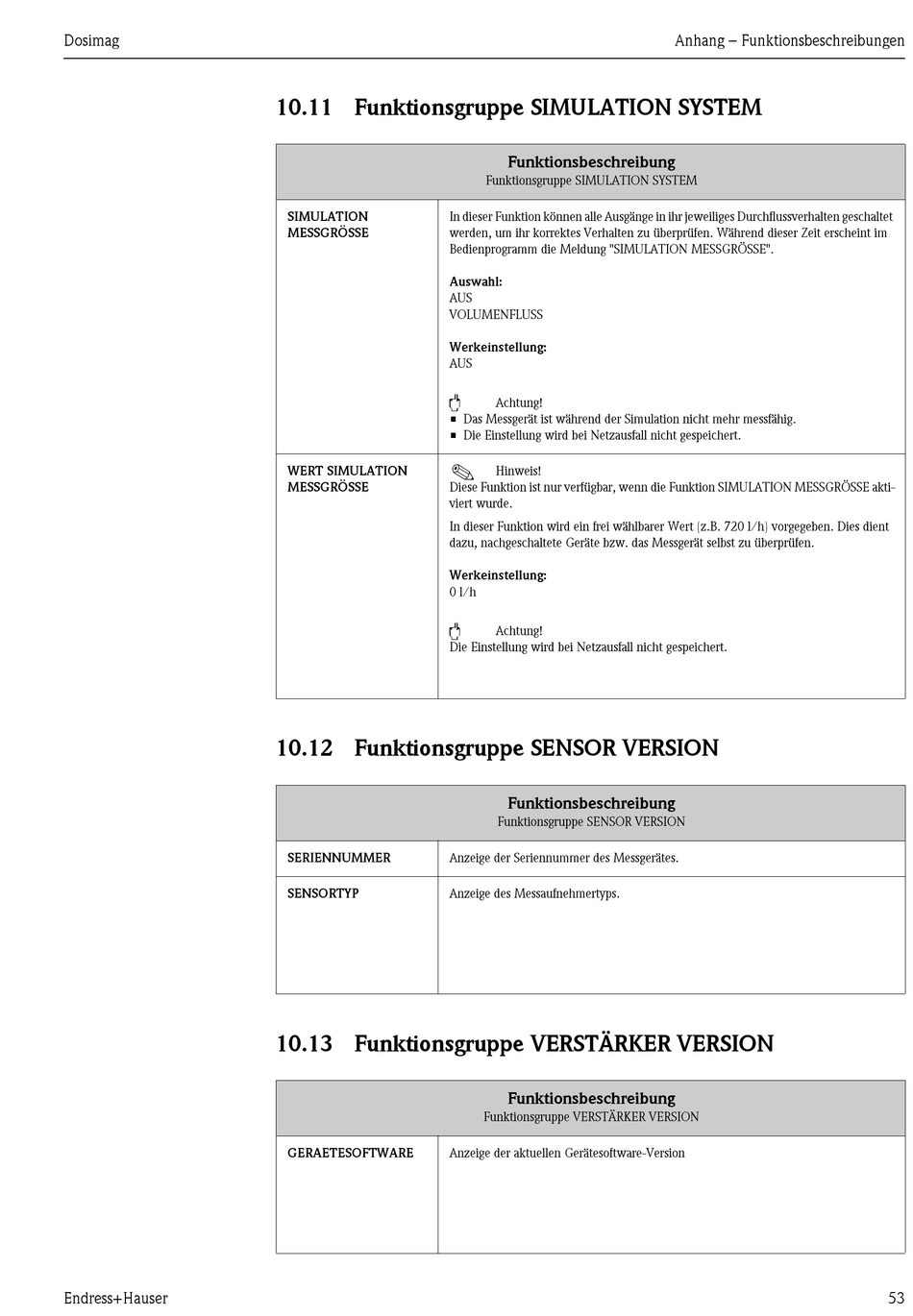

10.11 Funktionsgruppe SIMULATION SYSTEM

SIMULATION
MESSGRÖSSE
WERT SIMULATION
MESSGRÖSSE

10.12 Funktionsgruppe SENSOR VERSION

SERIENNUMMER
SENSORTYP
10.13 Funktionsgruppe VERSTÄRKER VERSION
GERAETESOFTWARE
Funktionsbeschreibung
Funktionsgruppe SIMULATION SYSTEM
In dieser Funktion können alle Ausgänge in ihr jeweiliges Durchflussverhalten geschaltet
werden, um ihr korrektes Verhalten zu überprüfen. Während dieser Zeit erscheint im
Bedienprogramm die Meldung "SIMULATION MESSGRÖSSE".
Auswahl:
AUS
VOLUMENFLUSS
Werkeinstellung:
AUS
"
Achtung!
• Das Messgerät ist während der Simulation nicht mehr messfähig.
• Die Einstellung wird bei Netzausfall nicht gespeichert.
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn die Funktion SIMULATION MESSGRÖSSE akti-
viert wurde.
In dieser Funktion wird ein frei wählbarer Wert (z.B. 720 l/h) vorgegeben. Dies dient
dazu, nachgeschaltete Geräte bzw. das Messgerät selbst zu überprüfen.
Werkeinstellung:
0 l/h
"
Achtung!
Die Einstellung wird bei Netzausfall nicht gespeichert.
Funktionsbeschreibung
Funktionsgruppe SENSOR VERSION
Anzeige der Seriennummer des Messgerätes.
Anzeige des Messaufnehmertyps.
Funktionsbeschreibung
Funktionsgruppe VERSTÄRKER VERSION
Anzeige der aktuellen Gerätesoftware-Version
Anhang – Funktionsbeschreibungen
53
