Montage
8
3.2

Einbaubedingungen

3.2.1
Einbaumaße
Abmessungen und Einbaulängen finden Sie auf Seite 36.
3.2.2
Einbauort
Eine korrekte Messung ist nur bei vollständig gefüllter Rohrleitung möglich. Wir empfehlen deshalb,
vor dem produktiven Abfüllen, Probefüllungen vorzunehmen.
Einbau in der Nähe von Ventilen
Der Messaufnehmer darf nicht nach einem Abfüllventil eingebaut werden. Dadurch würde nach
jedem Abfüllvorgang das Messrohr des Messaufnehmers vollständig entleert, was eine sehr große
Verfälschung des Messwerts bei einer nächsten Durchflussmessung ergeben würde.

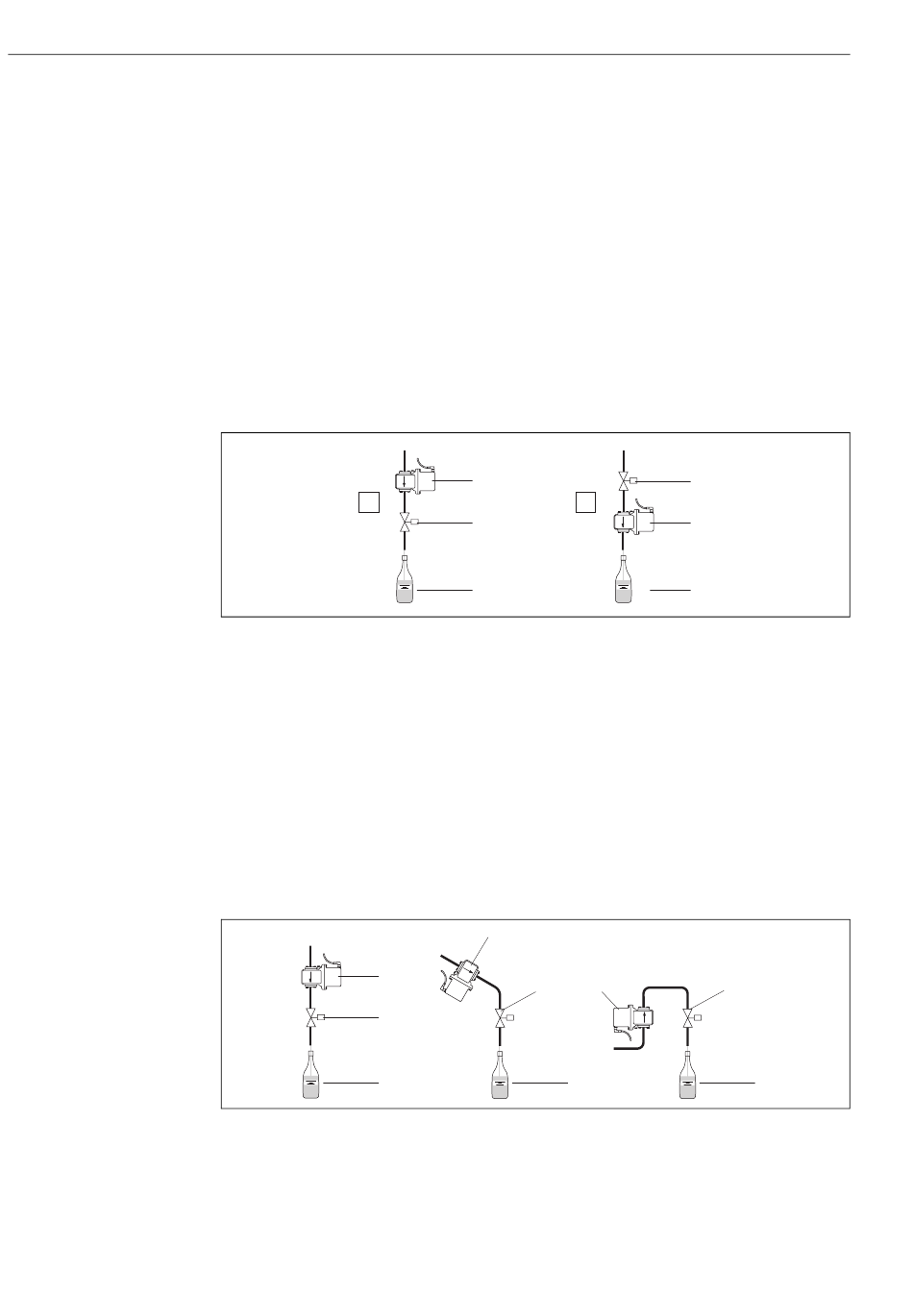

Abb. 2:
Einbau in der Nähe von Ventilen
1 = Dosimag
2 = Abfüllventil
3 = Behältnis
3.2.3

Einbaulage

Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch störende
Ablagerungen im Messrohr vermieden werden.
Vertikale Einbaulage
Eine optimale Messung ist gegeben, wenn das Rohrsystem mit entsprechendem Medium vollstän-
dig gefüllt ist.
1
2
3
Abb. 3:
Einbaulagen Dosimag
1 = Dosimag
2 = Abfüllventil
3 = Behältnis
1
2
3
1
1
2
3
Dosimag
2
1
3
a0003768
2
3
a0003795
Endress+Hauser
