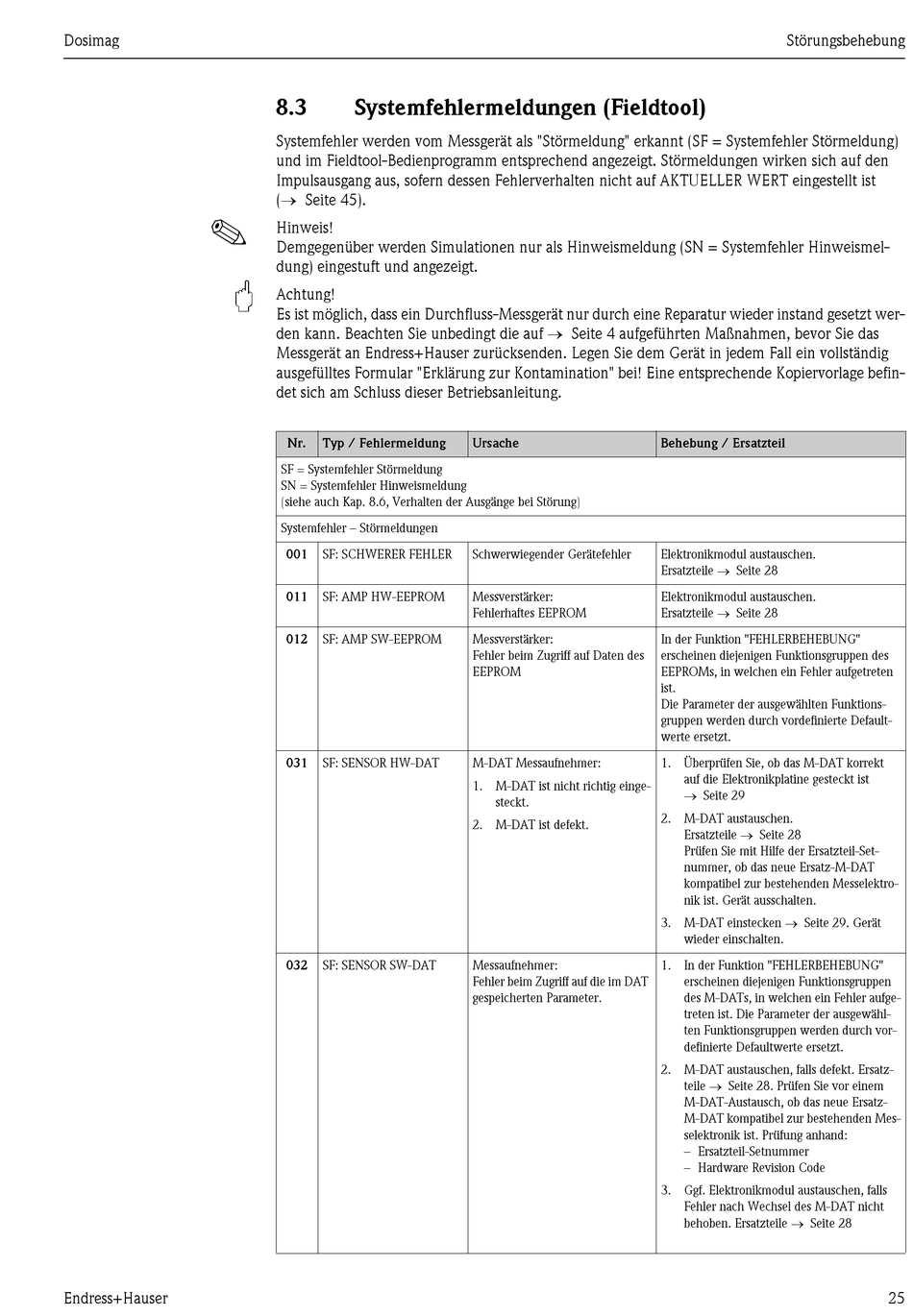

8.3

Systemfehlermeldungen (Fieldtool)

Systemfehler werden vom Messgerät als "Störmeldung" erkannt (SF = Systemfehler Störmeldung)
und im Fieldtool-Bedienprogramm entsprechend angezeigt. Störmeldungen wirken sich auf den
Impulsausgang aus, sofern dessen Fehlerverhalten nicht auf AKTUELLER WERT eingestellt ist
(→ Seite 45).
Hinweis!
Demgegenüber werden Simulationen nur als Hinweismeldung (SN = Systemfehler Hinweismel-
dung) eingestuft und angezeigt.
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand gesetzt wer-
den kann. Beachten Sie unbedingt die auf → Seite 4 aufgeführten Maßnahmen, bevor Sie das
Messgerät an Endress+Hauser zurücksenden. Legen Sie dem Gerät in jedem Fall ein vollständig
ausgefülltes Formular "Erklärung zur Kontamination" bei! Eine entsprechende Kopiervorlage befin-
det sich am Schluss dieser Betriebsanleitung.
Nr. Typ / Fehlermeldung
SF = Systemfehler Störmeldung
SN = Systemfehler Hinweismeldung
(siehe auch Kap. 8.6, Verhalten der Ausgänge bei Störung)
Systemfehler – Störmeldungen
001 SF: SCHWERER FEHLER
011 SF: AMP HW-EEPROM
012 SF: AMP SW-EEPROM
031 SF: SENSOR HW-DAT
032 SF: SENSOR SW-DAT
Ursache
Schwerwiegender Gerätefehler
Messverstärker:
Fehlerhaftes EEPROM
Messverstärker:
Fehler beim Zugriff auf Daten des
EEPROM
M-DAT Messaufnehmer:
1. M-DAT ist nicht richtig einge-
steckt.
2. M-DAT ist defekt.
Messaufnehmer:
Fehler beim Zugriff auf die im DAT
gespeicherten Parameter.
Störungsbehebung
Behebung / Ersatzteil
Elektronikmodul austauschen.
Ersatzteile → Seite 28
Elektronikmodul austauschen.
Ersatzteile → Seite 28
In der Funktion "FEHLERBEHEBUNG"
erscheinen diejenigen Funktionsgruppen des
EEPROMs, in welchen ein Fehler aufgetreten
ist.
Die Parameter der ausgewählten Funktions-
gruppen werden durch vordefinierte Default-
werte ersetzt.
1. Überprüfen Sie, ob das M-DAT korrekt
auf die Elektronikplatine gesteckt ist
→ Seite 29
2. M-DAT austauschen.
Ersatzteile → Seite 28
Prüfen Sie mit Hilfe der Ersatzteil-Set-
nummer, ob das neue Ersatz-M-DAT
kompatibel zur bestehenden Messelektro-
nik ist. Gerät ausschalten.
3. M-DAT einstecken → Seite 29. Gerät
wieder einschalten.
1. In der Funktion "FEHLERBEHEBUNG"
erscheinen diejenigen Funktionsgruppen
des M-DATs, in welchen ein Fehler aufge-
treten ist. Die Parameter der ausgewähl-
ten Funktionsgruppen werden durch vor-
definierte Defaultwerte ersetzt.
2. M-DAT austauschen, falls defekt. Ersatz-
teile → Seite 28. Prüfen Sie vor einem
M-DAT-Austausch, ob das neue Ersatz-
M-DAT kompatibel zur bestehenden Mes-
selektronik ist. Prüfung anhand:
– Ersatzteil-Setnummer
– Hardware Revision Code
3. Ggf. Elektronikmodul austauschen, falls
Fehler nach Wechsel des M-DAT nicht
behoben. Ersatzteile → Seite 28
25
