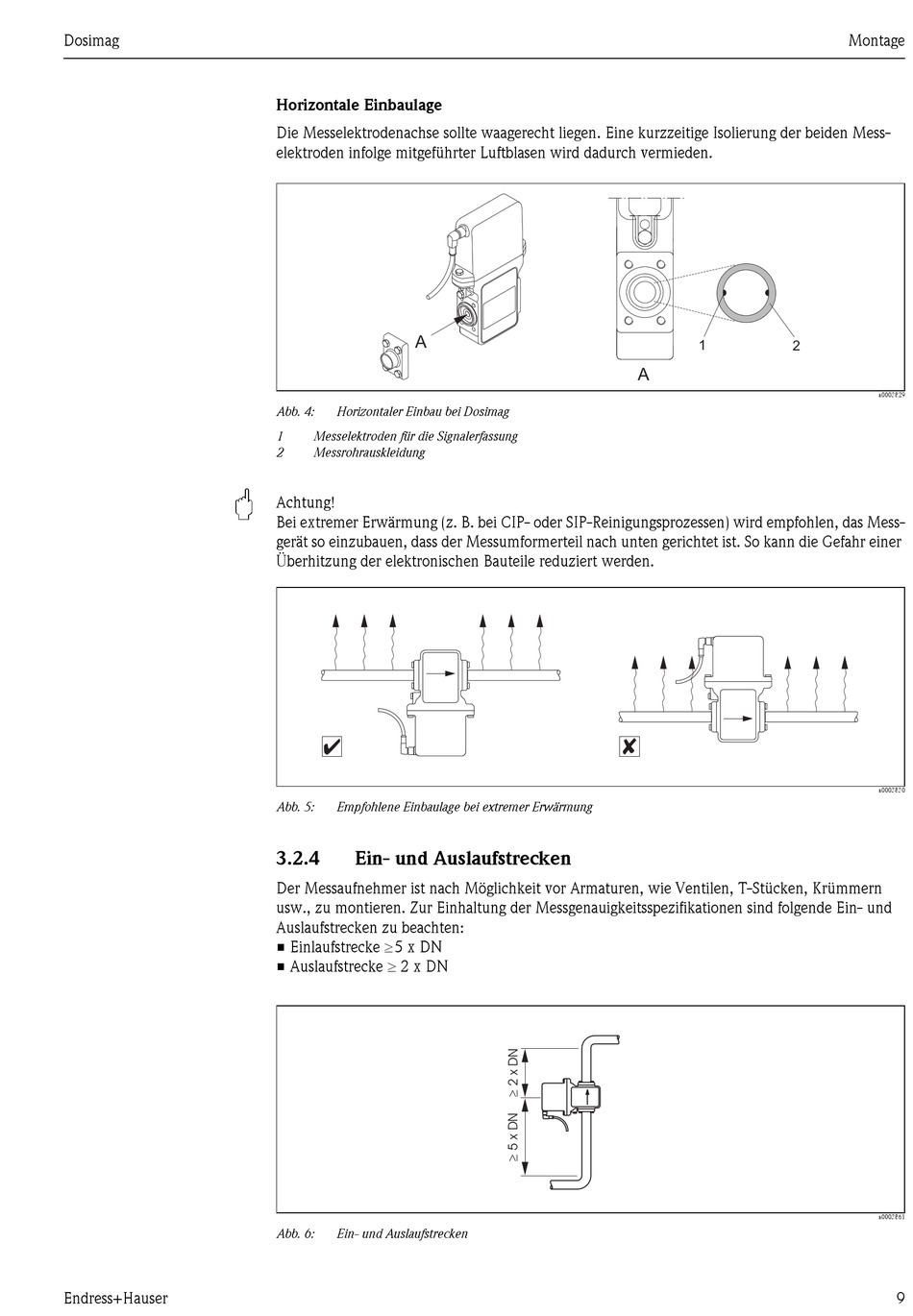

Horizontale Einbaulage

Die Messelektrodenachse sollte waagerecht liegen. Eine kurzzeitige Isolierung der beiden Mess-
elektroden infolge mitgeführter Luftblasen wird dadurch vermieden.
A
Abb. 4: Horizontaler Einbau bei Dosimag
1 Messelektroden für die Signalerfassung
2 Messrohrauskleidung
Achtung!
Bei extremer Erwärmung (z. B. bei CIP- oder SIP-Reinigungsprozessen) wird empfohlen, das Mess-
gerät so einzubauen, dass der Messumformerteil nach unten gerichtet ist. So kann die Gefahr einer
Überhitzung der elektronischen Bauteile reduziert werden.
✔
Abb. 5: Empfohlene Einbaulage bei extremer Erwärmung
3.2.4

Ein- und Auslaufstrecken

Der Messaufnehmer ist nach Möglichkeit vor Armaturen, wie Ventilen, T-Stücken, Krümmern
usw., zu montieren. Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und
Auslaufstrecken zu beachten:
• Einlaufstrecke ≥5 x DN
• Auslaufstrecke ≥ 2 x DN
Abb. 6: Ein- und Auslaufstrecken
1 2
A
✘
Montage
