Anschluss mit Adapter 8pol → 8pol
4.1.2
(Hilfsenergie, Impuls-, Statusausgang)
Der elektrische Anschluss des Messgerätes erfolgt (via einen Adapter 8pol
Lumberg-Steckers (Typ RSE8, M12x1).
C
A
B

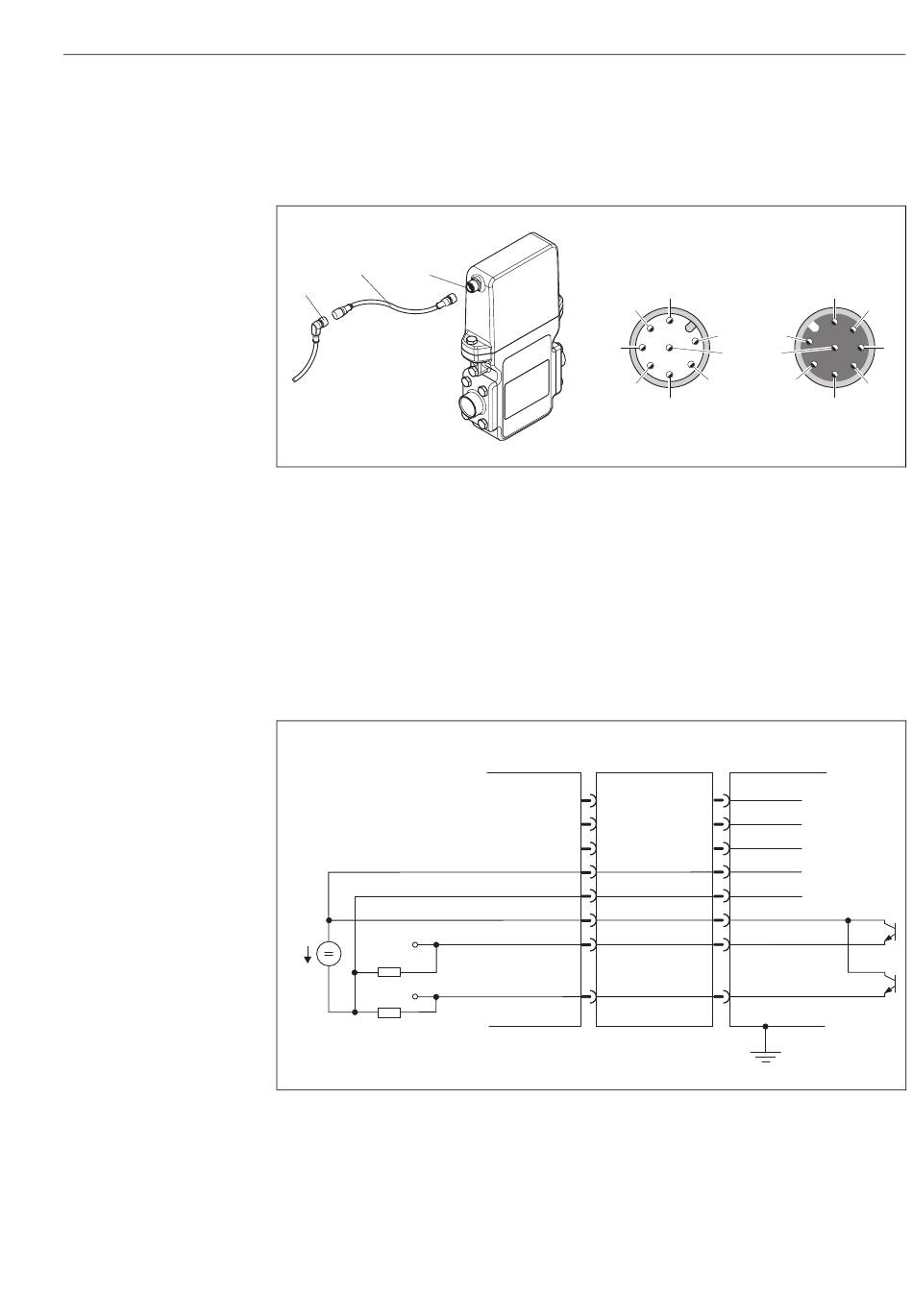

Anschluss mit Adapter 8pol → 8pol
Abb. 10:
A Steckbuchse am Gerät
B Kabelstecker
C Adapter RSE8 (50107169)
1 (+), Hilfsenergie (24VDC Nominalspannung (20...30 VDC), 6 W)
4 (–), Hilfsenergie (24VDC Nominalspannung (20...30 VDC), 6 W)
5 (+), Impuls-, Statusausgang (max. 30 V)
6 (–), Impulsausgang (max. 25 mA)
7 (–), Statusausgang (max. 25 mA)
2 nicht belegt
3 nicht belegt
8 nicht belegt
+
D
-
Anschlussschema 8pol → 8pol
Abb. 11:
A Steckbuchse am Gerät
B Kabelstecker
C Adapter
D PELV oder SELV Spannungsversorgung
1...8 Kontaktstifte in der Steckverbindung
C
2
3
4
5
6
B C
2
3
8
1
4
5
6
7
Verdrahtung
→
8pol) mit Hilfe eines
B
2
RSE8
3
1 1
8 8
7
7
5
6
a0003834
A
2
3
8
1
4
5
6
7
PE
a0003835
4
