Hardware-Schreibschutz ein-/ausschalten

Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder aus-
geschaltet werden. Bei eingeschaltetem Schreibschutz ist ein Schreibzugriff auf die Geräte-
parameter via Modbus RS485 nicht möglich.
Warnung!
Stromschlaggefahr. Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vor Ent-
fernung der Elektronikraumabdeckung vergewissern, dass die Energieversorgung ausge-
schaltet ist.
1. Energieversorgung ausschalten.
2. I/O-Platine ausbauen →  75.
3. Hardware-Schreibschutz mit Hilfe der Steckbrücken entsprechend konfigurieren (→ 
26).
4. Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.
1
2
3
4
1
2
3
4
1
2
3
4

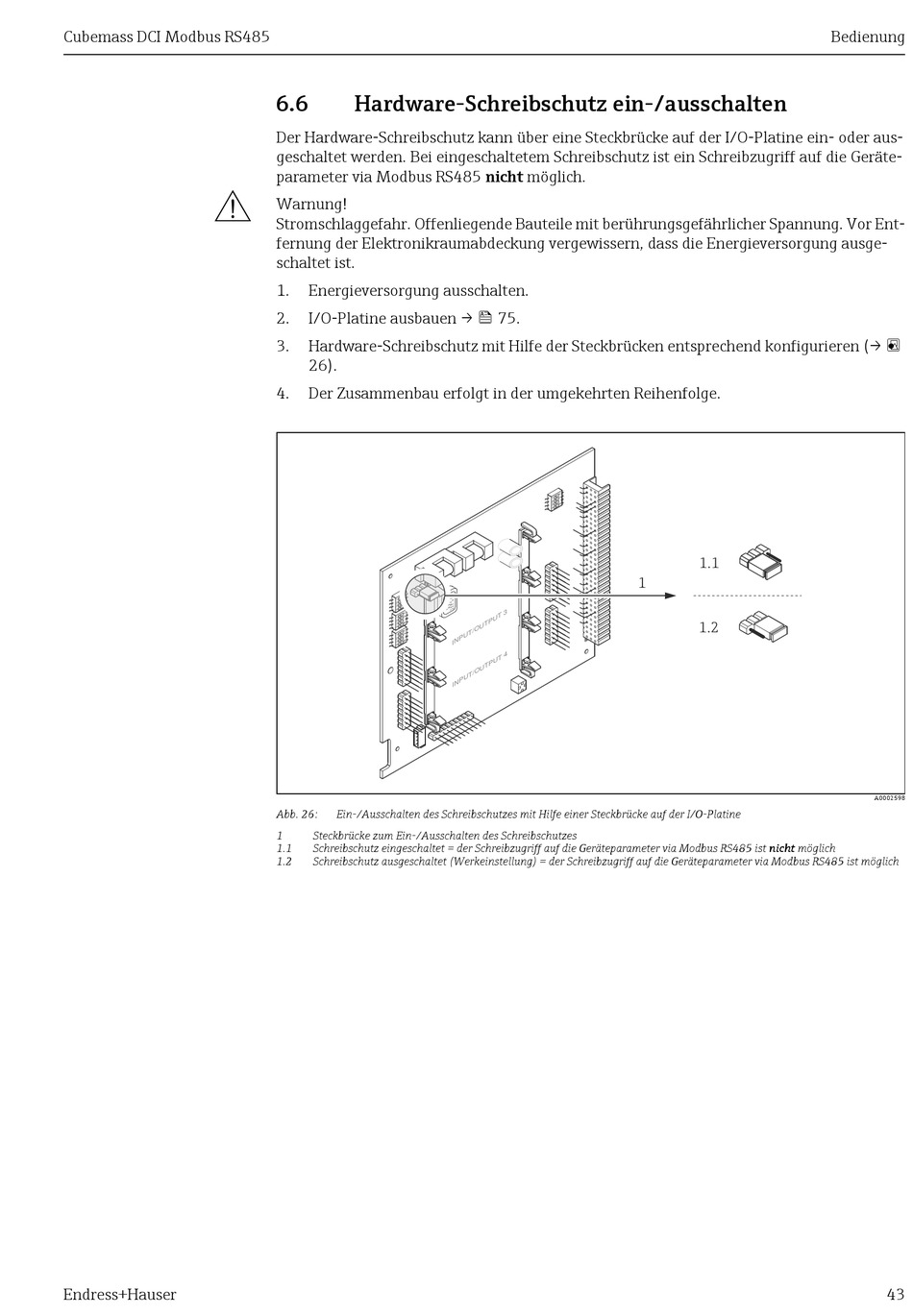

Abb. 26: Ein-/Ausschalten des Schreibschutzes mit Hilfe einer Steckbrücke auf der I/O-Platine
1 Steckbrücke zum Ein-/Ausschalten des Schreibschutzes
1.1 Schreibschutz eingeschaltet = der Schreibzugriff auf die Geräteparameter via Modbus RS485 ist nicht möglich
1.2 Schreibschutz ausgeschaltet (Werkeinstellung) = der Schreibzugriff auf die Geräteparameter via Modbus RS485 ist möglich
