Die den Ladekasten mit dem unteren Rahmen verbindenden Kippbolzen (1)
und (2) – Abbildung (4.3) auf der Seite einsetzen auf die Entladung stattfinden
soll und entsprechend sichern;
Der Griff (3) eines richtig eingesetzten Bolzens muss senkrecht nach unten
zeigen – Abbildung (4.3),

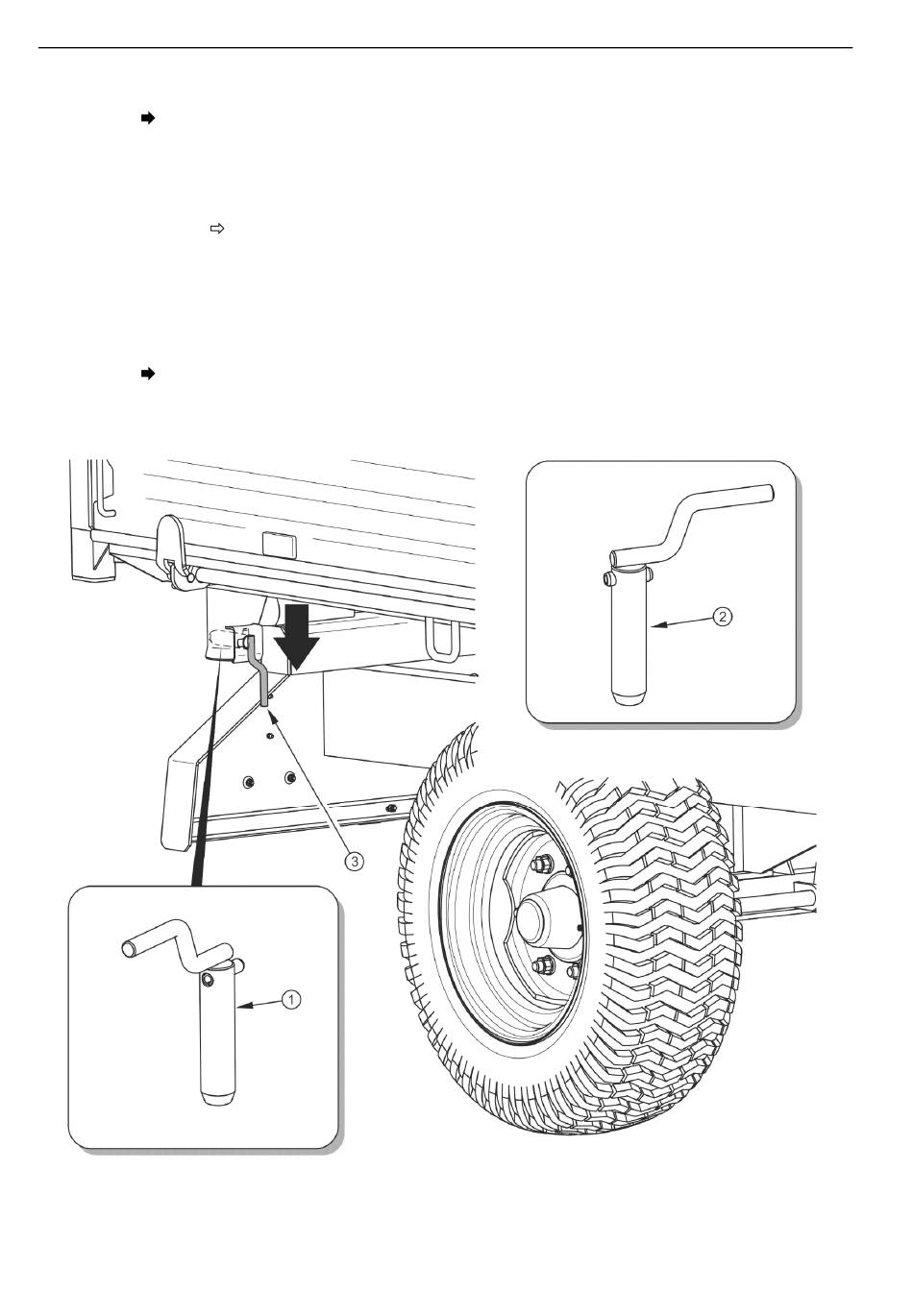

ABBILDUNG 4.3
(1) Kippbolzen I, (2) Kippbolzen II, (3) Griff des Kippbolzens
Die Bolzen und die einzelnen Aufnahmen sind so konstruiert, dass ein
Einsetzen dieser Bolzen in der Diagonalen des Ladekastens
unmöglich ist, da dies die Beschädigung des Anhängers zur Folge
hätte,
Verriegelung der Kippbolzen
