Pronar T654/2
KAPITEL 5
Beim Bremsen muss sich der Weg der Kolbenstange innerhalb des vorgegebenen
Betriebsbereichs befinden und der Winkel zwischen der Kolbenstange (1) und dem
Spreiznockenhebel (3) muss ca. 90° betragen. Die Bremskraft verringert sich ebenfalls bei
falschem Winkel der Kolbenstange des Bremszylinders (5) – Abbildung (5.5) gegenüber dem
Spreiznockenhebel (1). Um einen optimalen Wirkungswinkel zu erhalten, müssen die Gabeln
des Hydraulikzylinders (6) so am Spreiznockenhebel (1) befestigt sein, dass bei einer
Vollbremsung der Wirkungswinkel ca. 90° beträgt.

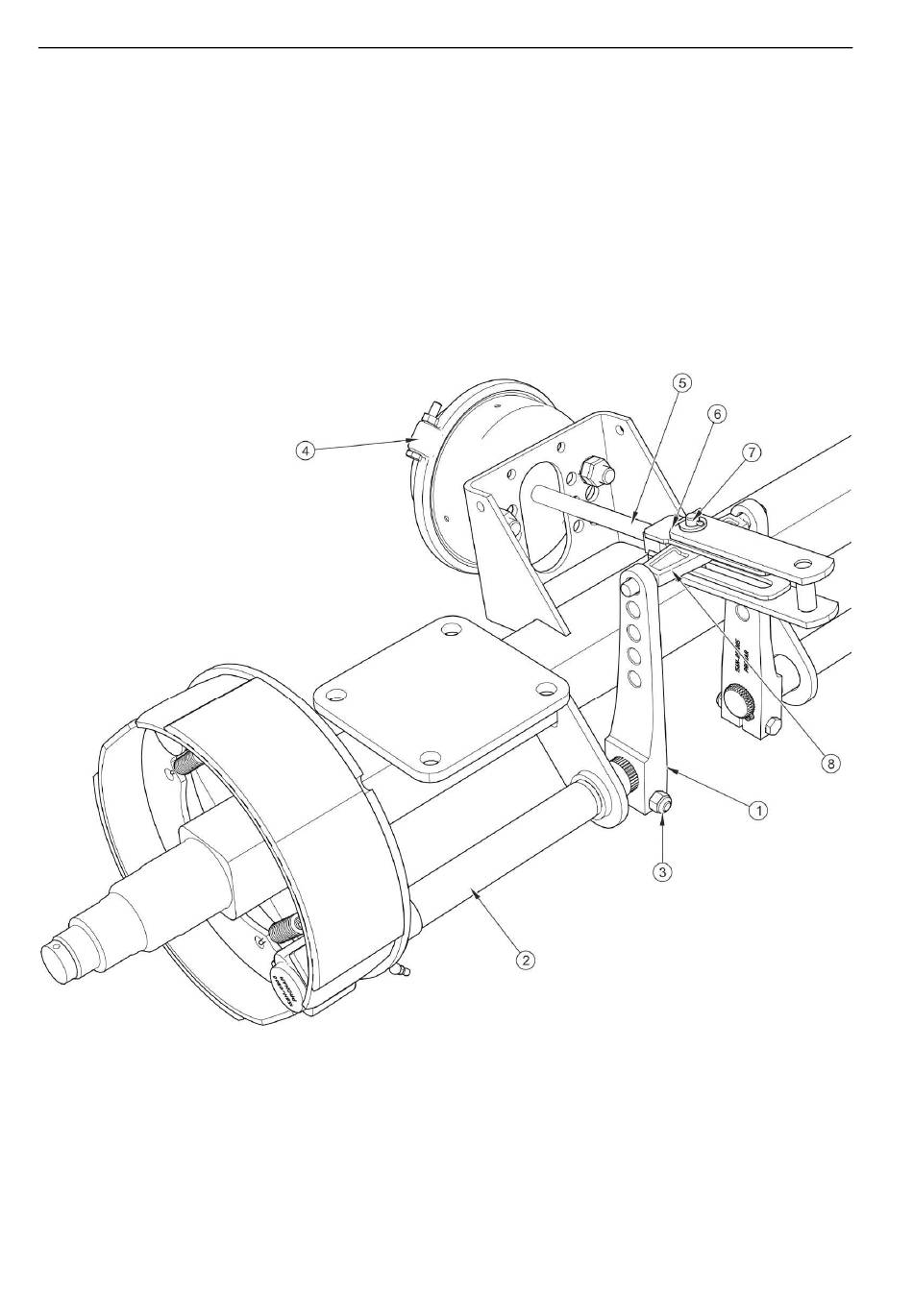

ABBILDUNG 5.5
Aufbau der Bremse an der Fahrachse
(1) Spreiznockenhebel, (2) Spreiznockenwelle, (3) Sicherungsschraube, (4) Bremszylinder,
(5) Kolbenstange des Bremszylinders, (6) Gabeln des Hydraulikzylinders, (7) Bolzen der
Gabeln, (8) Steuerstange
5.12
