PRONAR T654/2 Bedienungsanleitung Seite 58

Pronar T654/2
• Hydraulische Bremsanlage, Abbildung (3.8).
• Auffahrbremse, Abbildung (3.9).

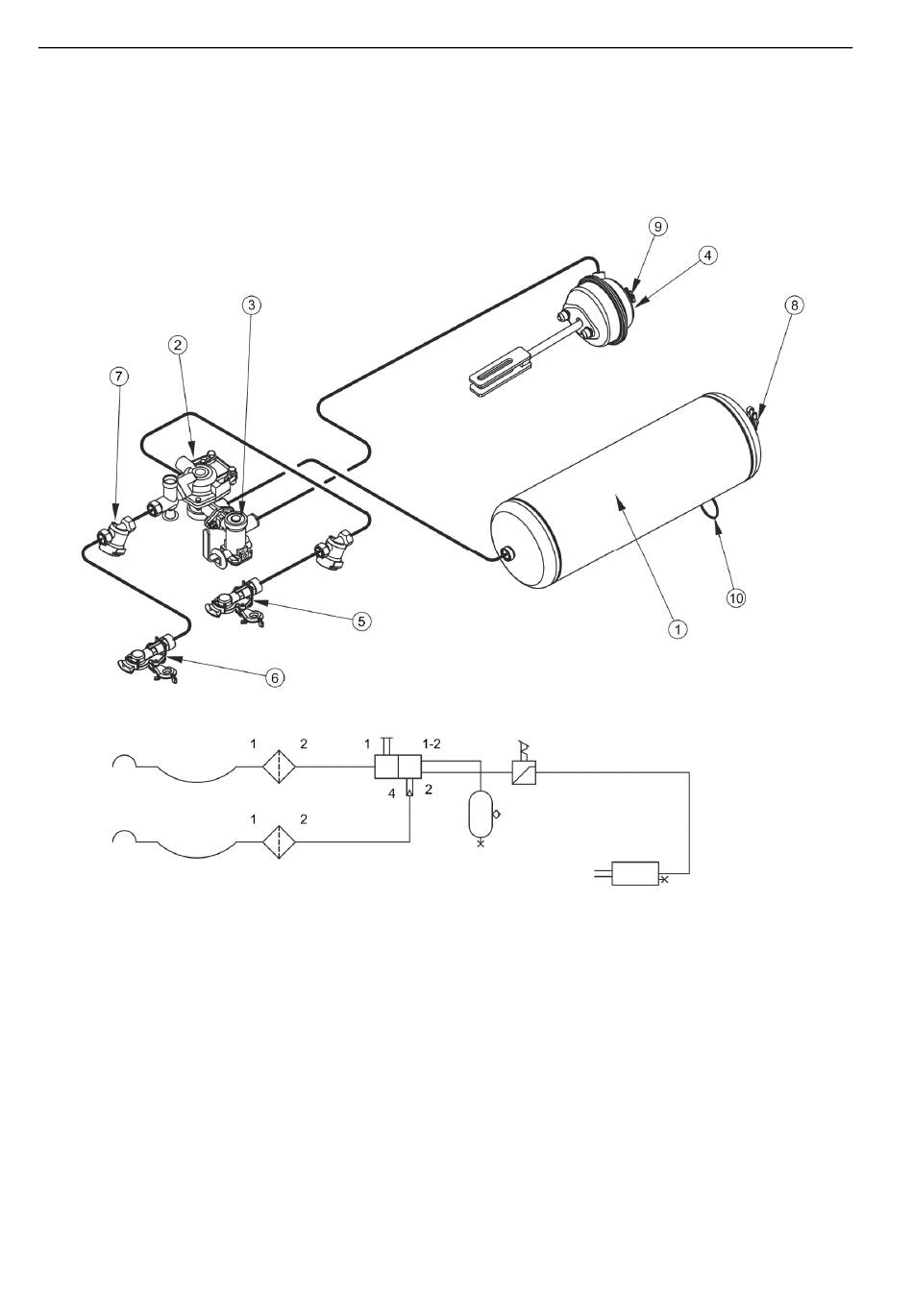

ABBILDUNG 3.6
(1) Druckluftbehälter, (2) Steuerungsventil, (3) Bremskraftregler, (4) pneumatischer Zylinder,
(5) Leitungsanschlussstück
(8) Kontrollanschluss des Druckluftbehälters, (9) Kontrollanschluss des pneumatischen
Zylinders, (10) Entwässerungsventil
Die Betriebsbremse (Druckluft- oder Hydraulikbremse) wird vom Arbeitsplatz des
Schlepperfahrers betätigt, indem das Bremspedal im Schlepper bedient wird. Die Aufgabe
des Steuerventils (2) - Abbildung (3.6) und (3.7) besteht in der gleichzeitigen Betätigung der
Schlepper- und Anhängerbremse. Darüber hinaus wird die Anhängerbremse automatisch
Aufbau und Schema der Zweikreis-Druckluftbremse
(rot), (6) Leitungsanschlussstück
3.10
KAPITEL 3
(gelb), (7) Luftfilter,
