PROline Promass 83
Endress+Hauser
Elektrische Anschlüsse

Anschluss Hilfsenergie

Esc
-
+
➀
Esc
-
B
➀

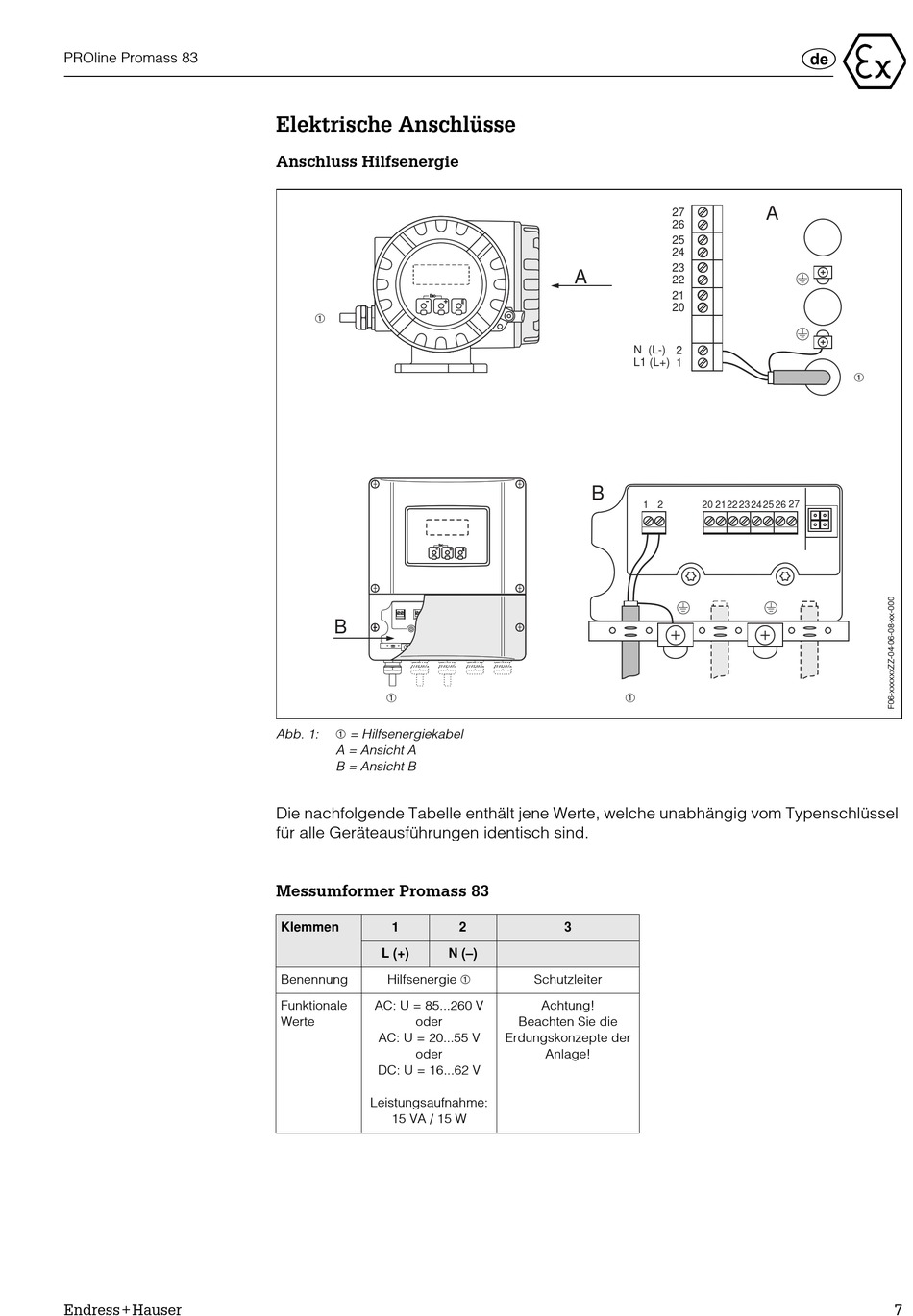

➀ = Hilfsenergiekabel
Abb. 1:
A = Ansicht A
B = Ansicht B
Die nachfolgende Tabelle enthält jene Werte, welche unabhängig vom Typenschlüssel
für alle Geräteausführungen identisch sind.
Messumformer Promass 83
Klemmen 1
L (+)
Hilfsenergie ➀
Benennung
Funktionale AC: U = 85...260 V
Werte oder
AC: U = 20...55 V
oder
DC: U = 16...62 V
Leistungsaufnahme:
15 VA / 15 W
A
E
B
+
E
2 3
N (–)
Schutzleiter
Achtung!
Beachten Sie die
Erdungskonzepte der
Anlage!
A
27
26
25
24
23
22
21
20
N (L-) 2
L1 (L+)
1
24 25 26 27
1 2 20 21 22 23
➀
0
;
➀
7
