4.2.3 Anschluss Reset-Schalter (für Fehlermeldungen)
Während des Messbetriebs auftretende Fehlermeldungen müssen im Eichbetrieb über den
Statuseingang (Hilfseingang) mit Hilfe eines Spannungsimpulses manuell zurückgesetzt bzw.
bestätigt werden, z.B. über dafür vorgesehene externe Schalter oder Reset-Taster.
Die Speisung erfolgt entweder mit Hilfe einer externen Spannungsquelle oder mit Hilfe des
Stromausganges (Abb. 31).
A
Esc
-
+ E
B
Esc
- + E

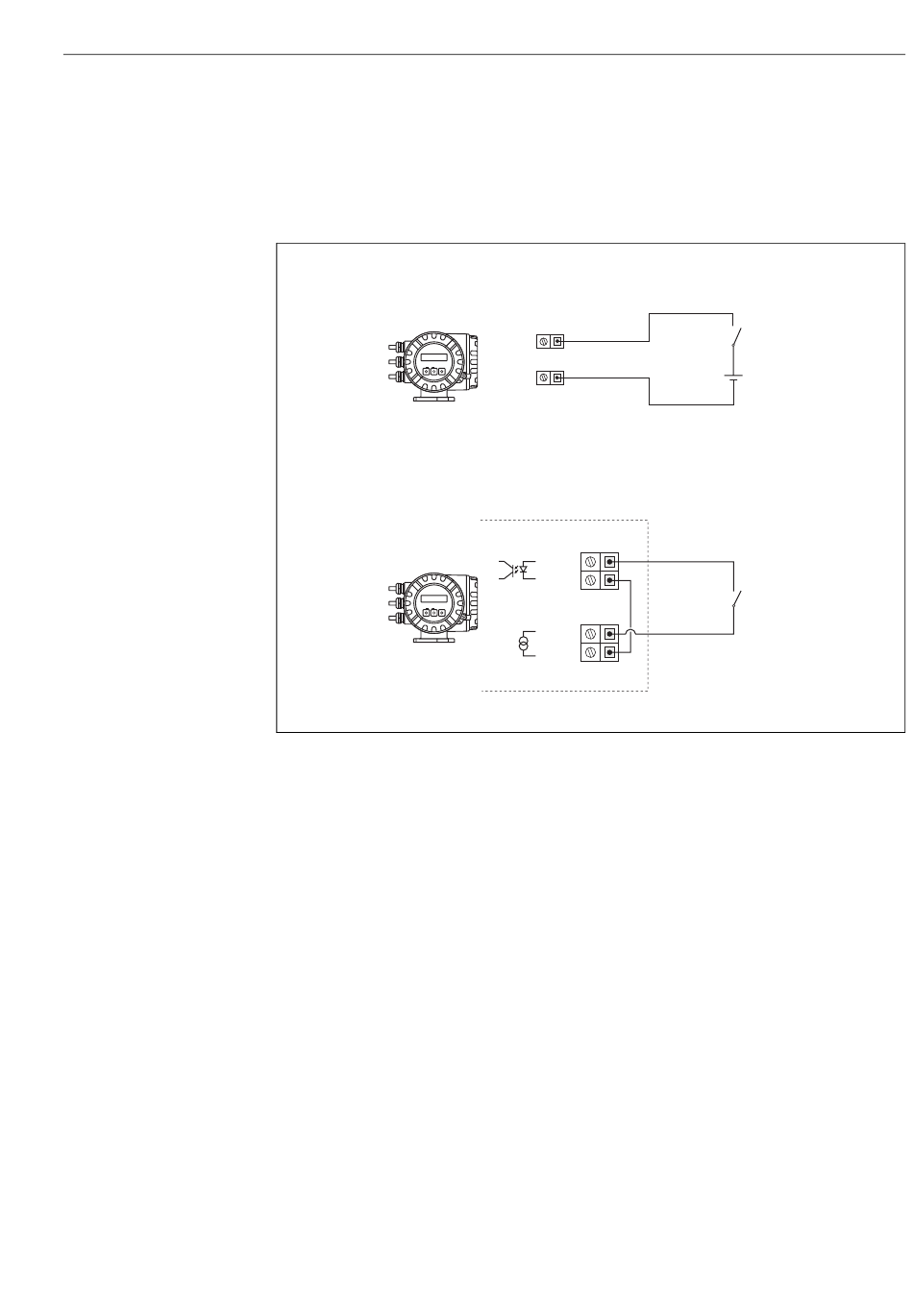

Abb. 31: Verdrahtungsvarianten für den Anschluß eines "Reset"-Schalters (zur Fehlerrücksetzung)
A = Verdrahtungsvariante mit externer Spannungsquelle (3...30 V)
B = Verdrahtungsvariante mit dem Stromausgang als Spannungsquelle (4...20 mA)
Klemmen-Nr. 20 / 21 = Statuseingang
Klemmen-Nr. 26 / 27 = Stromausgang
+
20
21
-
+
20
-
21
+
26
-
27
4 Verdrahtung
+
3...30 V
-
F06-xxxxxxxx-04-xx-xx-xx-011
