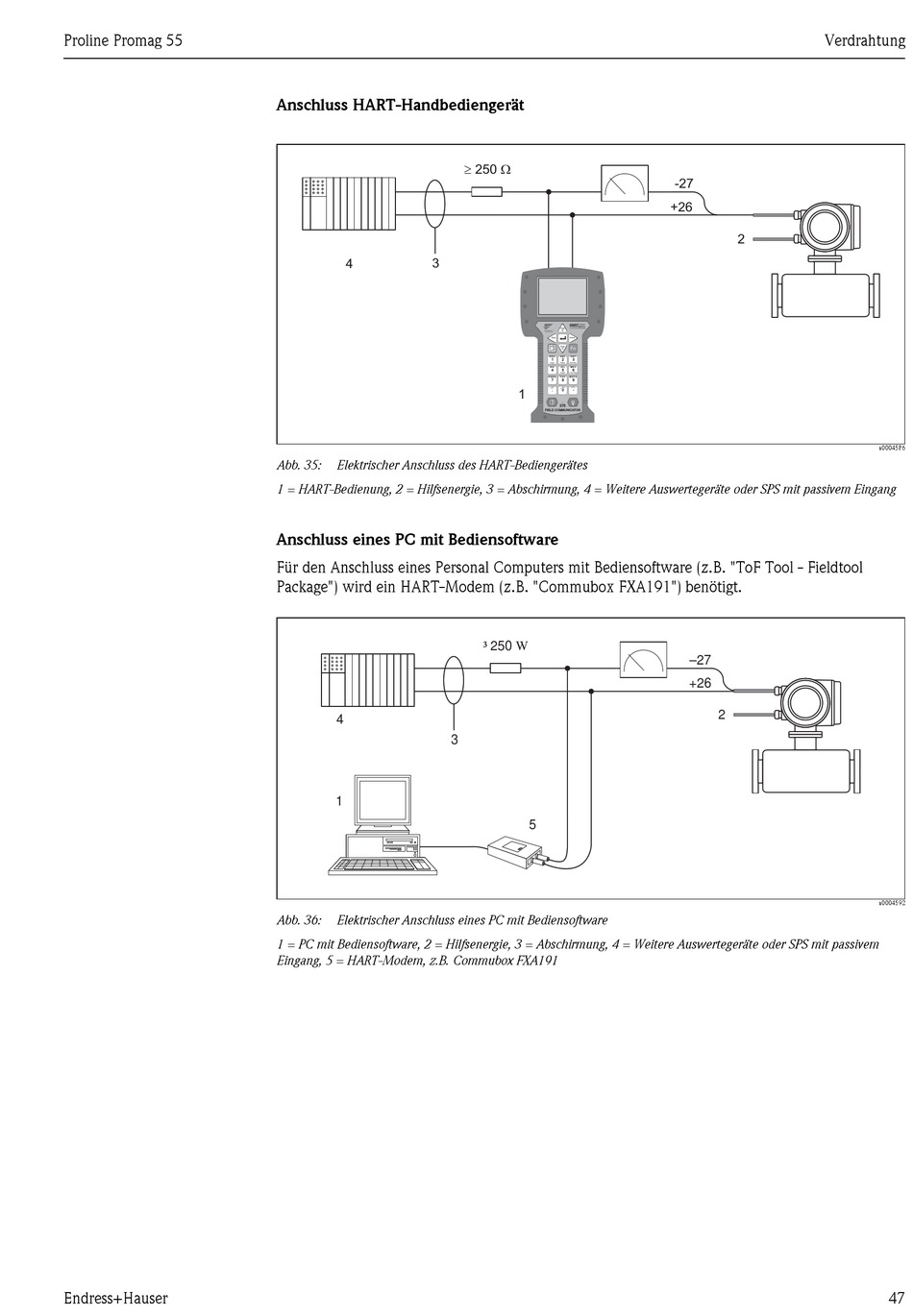

Anschluss HART-Handbediengerät
4 3
Abb. 35: Elektrischer Anschluss des HART-Bediengerätes
1 = HART-Bedienung, 2 = Hilfsenergie, 3 = Abschirmung, 4 = Weitere Auswertegeräte oder SPS mit passivem Eingang

Anschluss eines PC mit Bediensoftware

Für den Anschluss eines Personal Computers mit Bediensoftware (z.B. "ToF Tool - Fieldtool
Package") wird ein HART-Modem (z.B. "Commubox FXA191") benötigt.
4
1
Abb. 36: Elektrischer Anschluss eines PC mit Bediensoftware
1 = PC mit Bediensoftware, 2 = Hilfsenergie, 3 = Abschirmung, 4 = Weitere Auswertegeräte oder SPS mit passivem
Eingang, 5 = HART-Modem, z.B. Commubox FXA191
