Verdrahtung
Konfektionieren Sie Signal- und Spulenstromkabel wie nachfolgend abgebildet (Detail A).
Die feindrähtigen Adern sind mit Aderendhülsen zu versehen (Detail B).
"
Achtung!
Beachten Sie bei der Konfektionierung unbedingt folgende Punkte:
• Signalkabel → Stellen Sie sicher, dass die Aderendhülsen messaufnehmerseitig die Adernschirme nicht berühren!
Mindestabstand = 1 mm / 0,04" (Ausnahme "GND" = grünes Kabel)
• Spulenstromkabel → Trennen Sie eine Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung ab; es werden für den Anschluss nur zwei Adern benötigt.
• Messaufnehmerseitig sind beide Kabelschirme ca. 15 mm über den Außenmantel zu stülpen. Über die Zugentlastung wird dadurch eine elektrische Verbin-
dung mit dem Anschlussgehäuse sichergestellt.
17 (0.67)
8 (0.31)
mm (inch)
80 (3.15)
15 (0.59)
A
GND
B
m
m = Kabelendhülse rot, Ø 1,0 mm (0,04 in)
n = Kabelendhülse weiß, Ø 0,5 mm (0,02 in)
* = Abisolierung nur für Kabel verstärkt
42

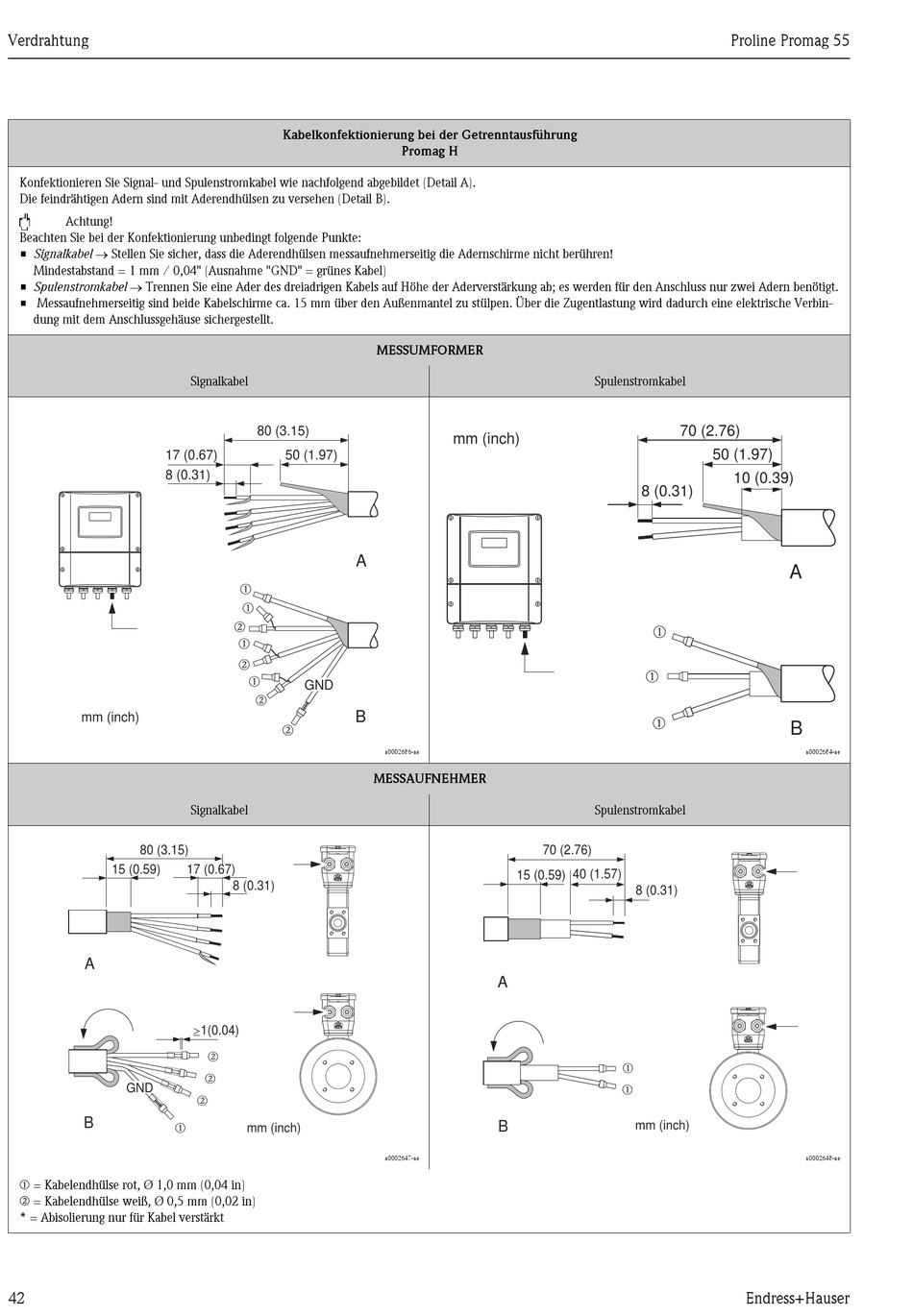

Kabelkonfektionierung bei der Getrenntausführung
Signalkabel
80 (3.15)
50 (1.97)
A
m
m
n
m
n
m
GND
n
B
n
Signalkabel
17 (0.67)
8 (0.31)
³ 1(0.04)
n
n
n
mm (inch)
Promag H
MESSUMFORMER
mm (inch)
a0002686-ae
MESSAUFNEHMER
70 (2.76)
15 ( 0.59
A
B
a0002647-ae
Proline Promag 55
Spulenstromkabel
70 (2.76)
50 (1.97)
10 (0.39)
8 (0.31)
m
m
m
Spulenstromkabel
40 (1.57)
)
8 (0.31)
m
m
mm (inch)
A
B
a0002684-ae
a0002648-ae
