Verdrahtung
#
44
4.2

Anschluss der Messeinheit

4.2.1

Anschluss Messumformer

Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren
bzw. verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten kann zur Zerstörung von
Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die
Hilfsenergie angelegt wird (z.B. galvanisch getrennte Hilfsenergie SELV oder PELV).
• Vergleichen Sie die Typenschildangaben mit der ortsüblichen Versorgungsspannung und Fre-
quenz. Beachten Sie auch die national gültigen Installationsvorschriften.
1. Schrauben Sie den Anschlussklemmenraumdeckel (f) vom Messumformergehäuse ab.
2. Legen Sie das Hilfsenergiekabel (a) und das Signalkabel (b) durch die betreffenden Kabelein-
führungen.
3. Nehmen Sie die Verdrahtung vor:
– Anschlussplan (Aluminiumgehäuse) → Abb. 32
– Anschlussplan (Wandaufbaugehäuse) → Abb. 34
– Anschlussklemmenbelegung → Seite 46
4. Schrauben Sie den Anschlussklemmenraumdeckel (f) wieder auf das Messumformergehäuse.
b
a

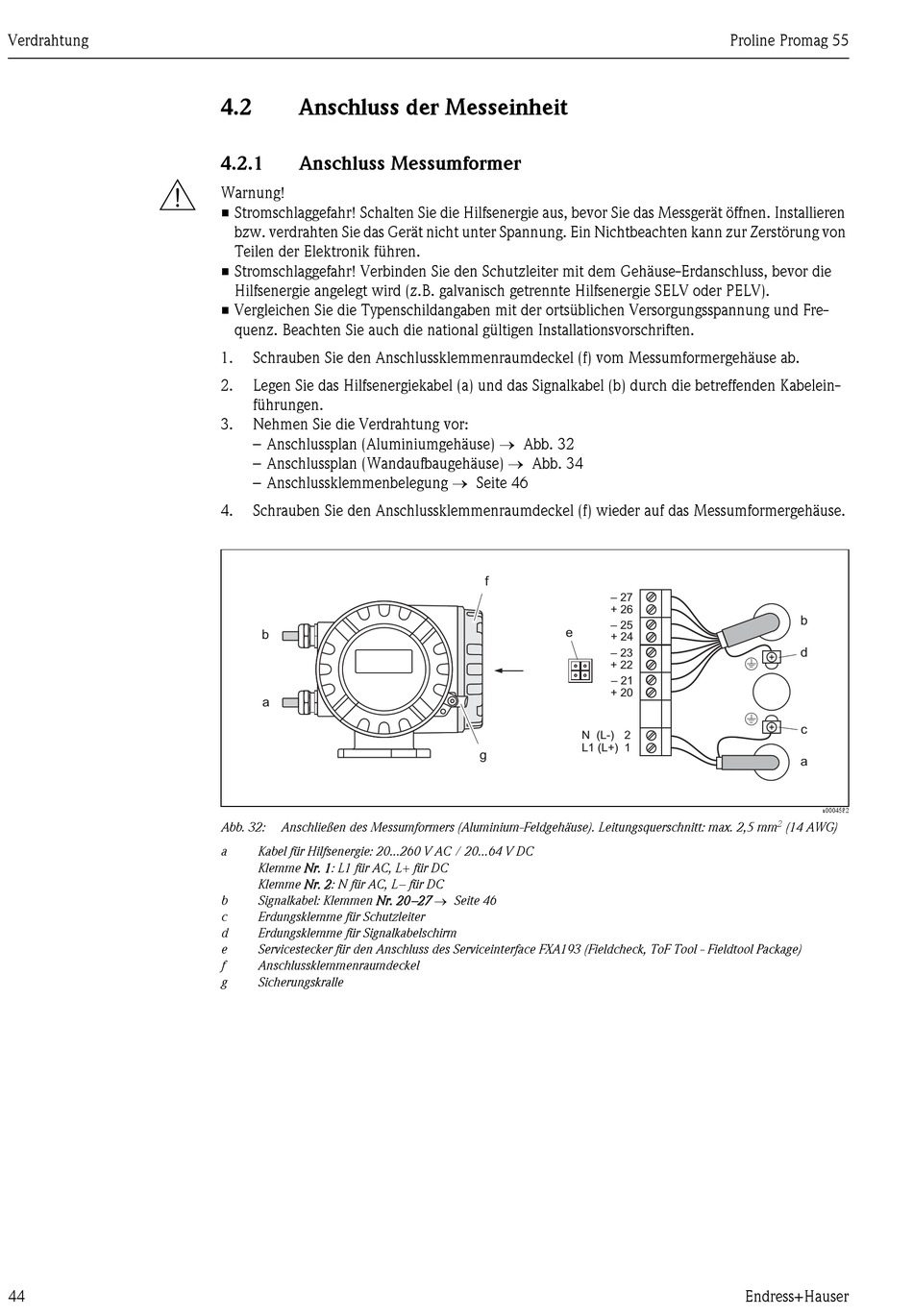

Abb. 32: Anschließen des Messumformers (Aluminium-Feldgehäuse). Leitungsquerschnitt: max. 2,5 mm
a Kabel für Hilfsenergie: 20...260 V AC / 20...64 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L– für DC
Signalkabel: Klemmen Nr. 20–27 → Seite 46
b
c Erdungsklemme für Schutzleiter
d Erdungsklemme für Signalkabelschirm
e Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, ToF Tool - Fieldtool Package)
f Anschlussklemmenraumdeckel
g Sicherungskralle
f
– 27
+ 26
– 25
e
+ 24
– 23
+ 22
– 21
+ 20
N (L-) 2
L1 (L+) 1
g
Proline Promag 55
b
d
c
a
a0004582
2
(14 AWG)
