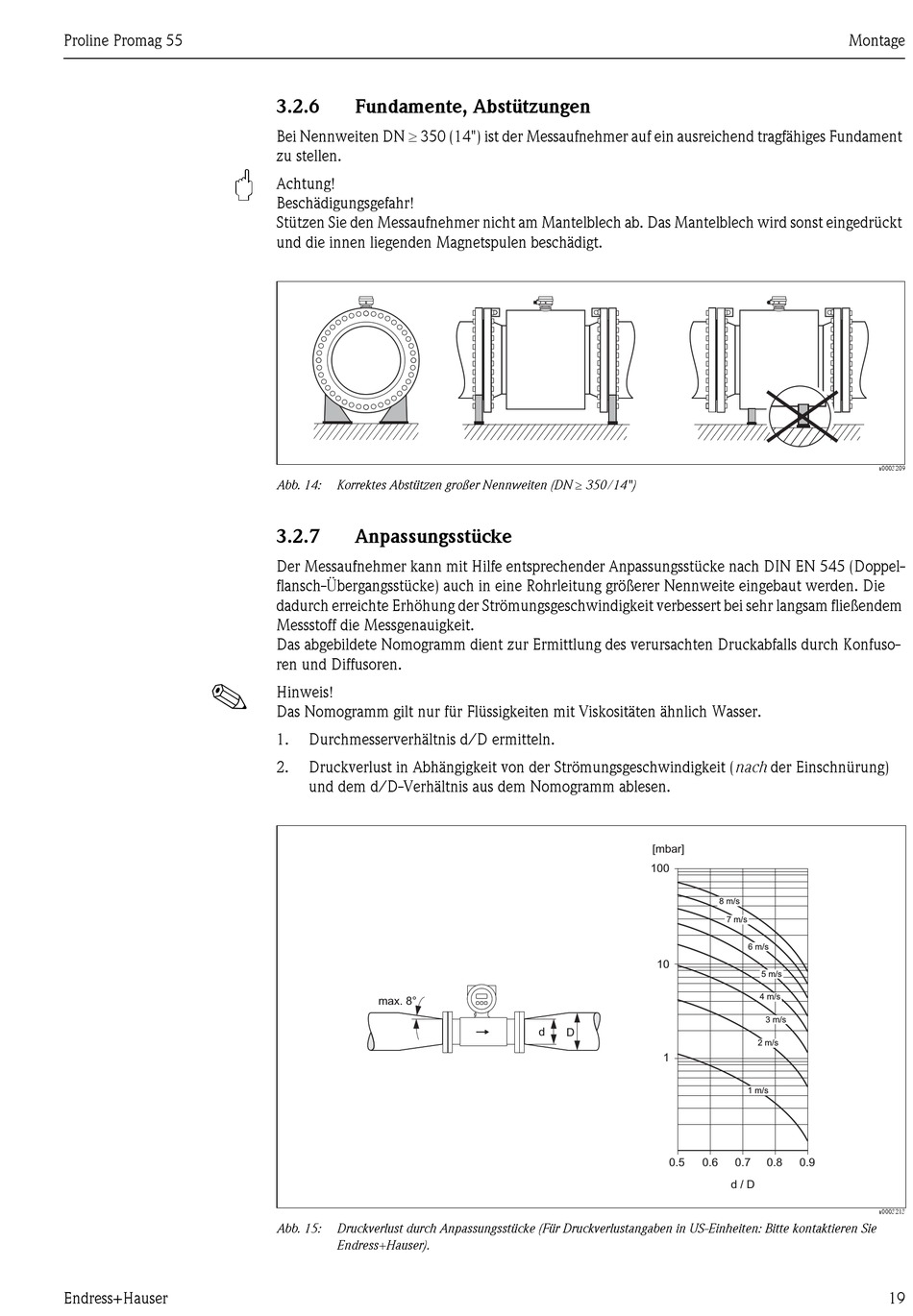

3.2.6 Fundamente, Abstützungen
Bei Nennweiten DN ≥ 350 (14") ist der Messaufnehmer auf ein ausreichend tragfähiges Fundament
zu stellen.
Achtung!
Beschädigungsgefahr!
Stützen Sie den Messaufnehmer nicht am Mantelblech ab. Das Mantelblech wird sonst eingedrückt
und die innen liegenden Magnetspulen beschädigt.
Korrektes Abstützen großer Nennweiten (DN ≥ 350/14")
Abb. 14:
3.2.7 Anpassungsstücke
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppel-
flansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die
dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem
Messstoff die Messgenauigkeit.
Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfuso-
ren und Diffusoren.
Hinweis!
Das Nomogramm gilt nur für Flüssigkeiten mit Viskositäten ähnlich Wasser.
1. Durchmesserverhältnis d/D ermitteln.
2. Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung)
und dem d/D-Verhältnis aus dem Nomogramm ablesen.
max. 8°
Abb. 15: Druckverlust durch Anpassungsstücke (Für Druckverlustangaben in US-Einheiten: Bitte kontaktieren Sie
Endress+Hauser).
[mbar]
100
10
d D
1
0.5 0.6
Montage
a0003209
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.7 0.8 0.9
d / D
a0003213
