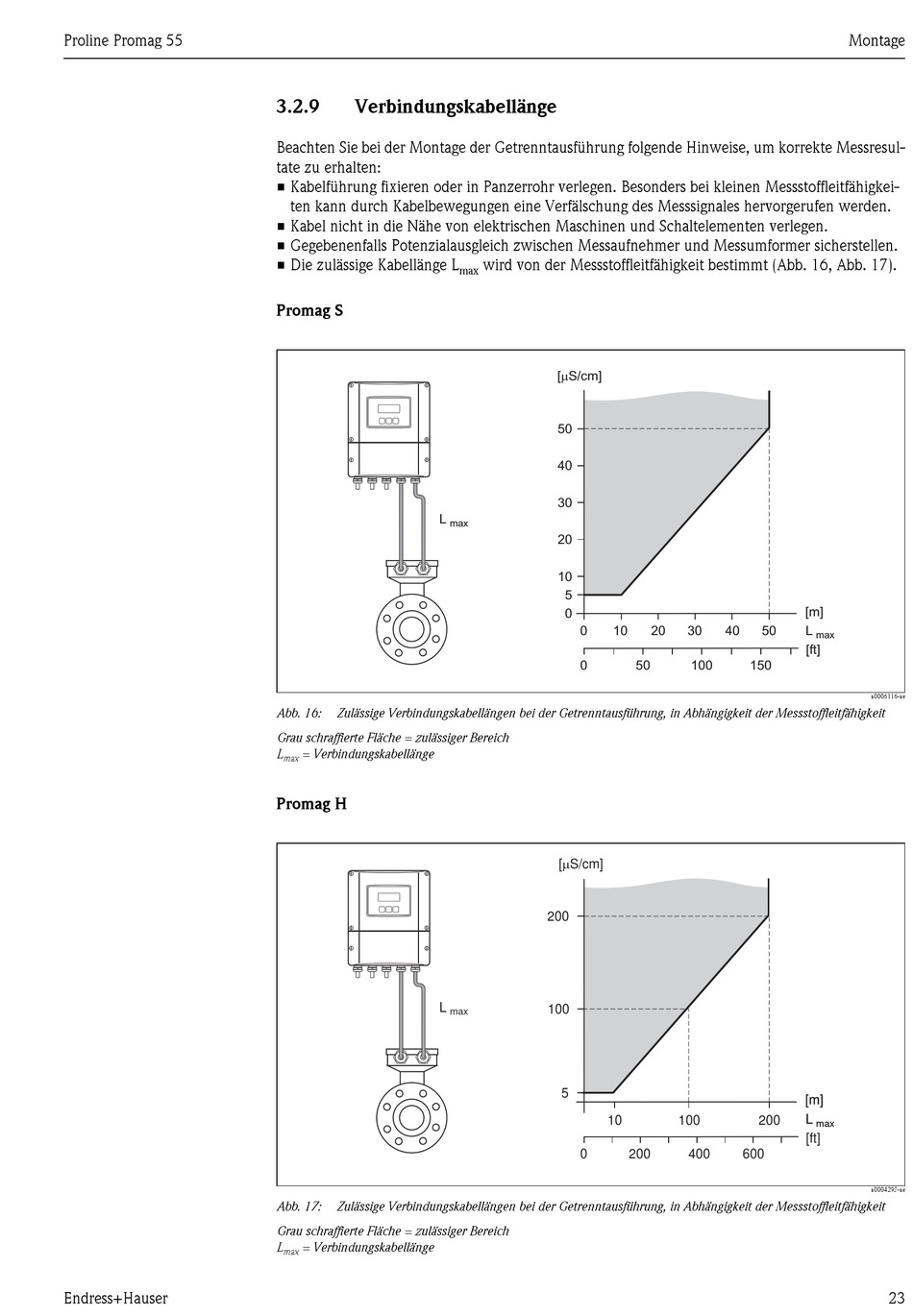

3.2.9 Verbindungskabellänge
Beachten Sie bei der Montage der Getrenntausführung folgende Hinweise, um korrekte Messresul-
tate zu erhalten:
• Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Messstoffleitfähigkei-
ten kann durch Kabelbewegungen eine Verfälschung des Messsignales hervorgerufen werden.
• Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
• Gegebenenfalls Potenzialausgleich zwischen Messaufnehmer und Messumformer sicherstellen.
• Die zulässige Kabellänge L
Promag S
L
Abb. 16: Zulässige Verbindungskabellängen bei der Getrenntausführung, in Abhängigkeit der Messstoffleitfähigkeit
Grau schraffierte Fläche = zulässiger Bereich
L = Verbindungskabellänge
max
Promag H
L
Abb. 17: Zulässige Verbindungskabellängen bei der Getrenntausführung, in Abhängigkeit der Messstoffleitfähigkeit
Grau schraffierte Fläche = zulässiger Bereich
L = Verbindungskabellänge
max
wird von der Messstoffleitfähigkeit bestimmt (Abb. 16, Abb. 17).
max
m
[ S/cm]
50
40
30
max
20
10
5
0
0 10
0
m
[ S/cm]
200
100
max
5
10
0
20 30 40 50
50 100 150
100 200
200 400 600
Montage
[m]
L
max
[ft]
a0006116-ae
[m] [m]
L L
max max
[ft]
a0004293-ae
