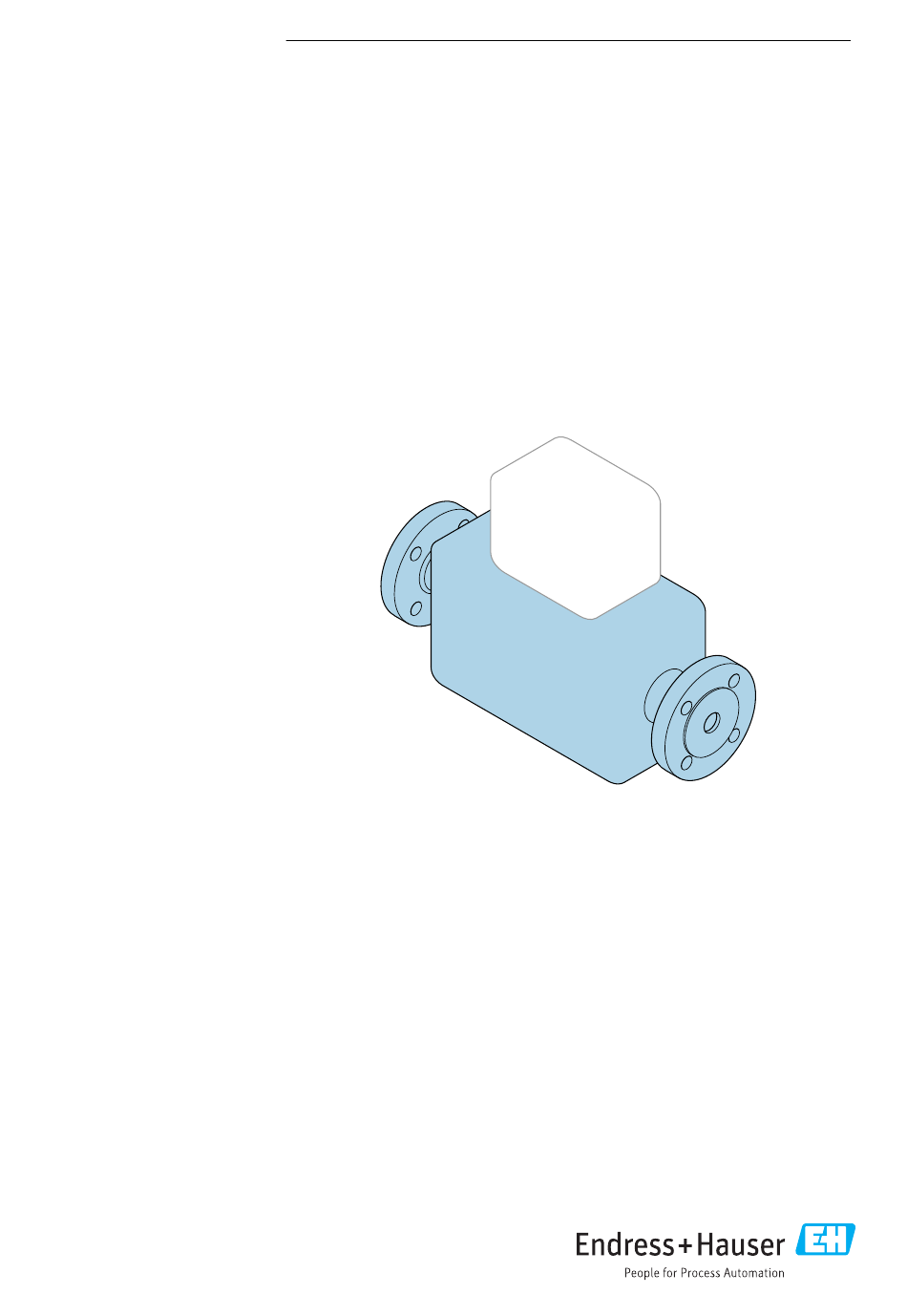

KA01374D/06/DE/02.24-00
71623339
2024-01-31
Products
Kurzanleitung
Durchflussmessgerät
Proline Prosonic Flow G
Ultraschalllaufzeit-Messaufnehmer
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Kurzanleitung Teil 1 von 2: Messaufnehmer
Umfasst Informationen zum Messaufnehmer.
Kurzanleitung Teil 2 von 2: Messumformer → 3.
Solutions
Services
Werbung
Verwandte Anleitungen für Endress+Hauser Proline Prosonic Flow G
Inhaltszusammenfassung für Endress+Hauser Proline Prosonic Flow G
- Seite 1 Services KA01374D/06/DE/02.24-00 71623339 2024-01-31 Kurzanleitung Durchflussmessgerät Proline Prosonic Flow G Ultraschalllaufzeit-Messaufnehmer Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Kurzanleitung Teil 1 von 2: Messaufnehmer Umfasst Informationen zum Messaufnehmer. Kurzanleitung Teil 2 von 2: Messumformer → 3.
- Seite 2 Durchflussmessgerät Proline Prosonic Flow G Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
- Seite 3 Durchflussmessgerät Proline Prosonic Flow G Kurzanleitung Durchflussmessgerät Kurzanleitung Durchflussmessgerät Das Gerät besteht aus einem Messumformer und einem Messaufnehmer. Die Inbetriebnahme dieser beiden Komponenten werden in zwei getrennten Kurzanleitungen beschrieben, die zusammen die Kurzanleitung des Durchflussmessgeräts bilden: • Kurzanleitung Teil 1: Messaufnehmer •...
- Seite 4 Inhaltsverzeichnis Durchflussmessgerät Proline Prosonic Flow G Inhaltsverzeichnis Hinweise zum Dokument ............5 Verwendete Symbole .
- Seite 5 Durchflussmessgerät Proline Prosonic Flow G Hinweise zum Dokument Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann.
- Seite 6 Hinweise zum Dokument Durchflussmessgerät Proline Prosonic Flow G Symbol Bedeutung Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen. Die Erdungsklemmen befinden sich innen und außen am Gerät: • Innere Erdungsklemme: Anschluss Potenzialausgleich wird mit dem Versorgungsnetz verbun- den.
- Seite 7 Durchflussmessgerät Proline Prosonic Flow G Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣ Mit den nationalen Vorschriften vertraut.
- Seite 8 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Temperatur, Kon- zentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Korrosionsbeständigkeit bewirken können.
- Seite 9 Ser. no.: Ext. ord. cd.: Lieferschein? Date: Briefumschlag mit bei- gelegten Dokumenten vorhanden? • Wenn eine der Bedingungen nicht erfüllt ist: Kontaktieren Sie Ihre Endress+Hauser Vertriebszentrale. • Die Technische Dokumentation ist über Internet oder die Endress+Hauser Operations App verfügbar. Endress+Hauser...
- Seite 10 • Seriennummer von Typenschildern im Device Viewer eingeben (www.endress.com/deviceviewer): Alle Informationen zum Gerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den DataMatrix-Code auf dem Typenschild scan- nen: Alle Informationen zum Gerät werden angezeigt.
- Seite 11 Durchflussmessgerät Proline Prosonic Flow G Lagerung und Transport A0029252 Auf Prozessanschlüssen montierte Schutzscheiben oder -kappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzungen im Messrohr. 4.2.1 Messgeräte ohne Hebeösen WARNUNG Schwerpunkt des Messgeräts liegt über den Aufhängepunkten der Tragriemen Verletzungsgefahr durch abrutschendes Messgerät!
- Seite 12 Montage Durchflussmessgerät Proline Prosonic Flow G Montage Montagebedingungen Besondere Montagevorkehrungen wie Abstützungen o. ä. sind grundsätzlich nicht erforder- lich. Äußere Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 5.1.1 Montageposition Montageort A0015543 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen.
- Seite 13 Durchflussmessgerät Proline Prosonic Flow G Montage Einbaulage Kompaktausführung Vertikale Einbaulage A0015545 Horizontale Einbaulage Messumfor- merkopf oben A0015589 Horizontale Einbaulage Messumfor- merkopf unten A0015590 Horizontale Einbaulage Messumfor- merkopf seitlich A0015592 Die horizontale Ausrichtung der Wandler darf nur um max. ±5° abweichen, insbesondere wenn eine Flüssigkeit im Messstoff vorhanden ist (nasses Gas).
- Seite 14 Montage Durchflussmessgerät Proline Prosonic Flow G Einpfadausführung: DN 25 (1") ≥ × DN ≥ × DN A0052512 2 Einpfadausführung: Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernis- sen. Bei Bestellmerkmal "Kalibration Durchfluss", Option A "1 %" . Zweipfadausführung: DN 50…300 (2…12") ≥...
- Seite 15 Durchflussmessgerät Proline Prosonic Flow G Montage 5.1.2 Anforderungen aus Umgebung und Prozess Umgebungstemperaturbereich Detaillierte Angaben zum Umgebungstemperaturbereich: Betriebsanleitung zum Gerät. Bei Betrieb im Freien: • Messgerät an einem schattigen Ort montieren. • Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. • Starke Bewitterung vermeiden.
- Seite 16 Montage Durchflussmessgerät Proline Prosonic Flow G A0037676 5 Wärmeisolation mit freiem Halsrohr und Druckmesszelle Druckmesszelle 5.1.3 Spezielle Montagehinweise Berstscheibe Die Lage der Berstscheibe ist durch einen darauf angebrachten Aufkleber gekennzeichnet. Ein Auslösen der Berstscheibe zerstört den Aufkleber und ist somit optisch kontrollierbar.
- Seite 17 Durchflussmessgerät Proline Prosonic Flow G Montage Wetterschutzhaube: Proline 300 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553 6 Maßeinheit mm (in) Wetterschutzhaube: Proline 500 – digital 213 (8.4) 203 (8.0) A0029552 7 Wetterschutzhaube Proline 500 – digital; Maßeinheit mm (in)
- Seite 18 Montage Durchflussmessgerät Proline Prosonic Flow G Deckelsicherung HINWEIS Bestellmerkmal "Gehäuse", Option L "Guss, rostfrei": Die Deckel des Messumformerge- häuses sind mit einer Deckelbohrung für eine Deckelsicherung vorbereitet. Mithilfe von kundenseitig bereitgestellten Schrauben und einer Kette oder einem Kabel kann die Deckelsicherung umgesetzt werden.
- Seite 19 Durchflussmessgerät Proline Prosonic Flow G Montage Für Messaufnehmer Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 5.2.2 Messgerät vorbereiten Sämtliche Reste der Transportverpackung entfernen. Aufkleber auf dem Elektronikraumdeckel entfernen. 5.2.3 Messgerät montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje- nige von Prozessanschluss und Rohrleitung.
- Seite 20 Montage Durchflussmessgerät Proline Prosonic Flow G Rohrmontage Benötigtes Werkzeug: • Gabelschlüssel SW 10 • Torx Schraubendreher TX 25 HINWEIS Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff. ‣ Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2 Nm (1,5 lbf ft) ‣...
- Seite 21 Durchflussmessgerät Proline Prosonic Flow G Montage 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054 9 Maßeinheit mm (in) Abhängig vom Bestellmerkmal "Messumformergehäuse" Bestellmerkmal "Messumformergehäuse" • Option A, Alu, beschichtet: L =14 mm (0,55 in) • Option D, Polycarbonat: L = 13 mm (0,51 in) Montagekontrolle Ist das Messgerät unbeschädigt (Sichtprüfung)?
- Seite 22 Entsorgung Durchflussmessgerät Proline Prosonic Flow G Ist das Gerät ausreichend vor Niederschlag und direkter Sonneneinstrahlung geschützt? Sind Befestigungsschraube und Sicherungskralle fest angezogen? Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren.
- Seite 24 *71623339* 71623339 www.addresses.endress.com...
