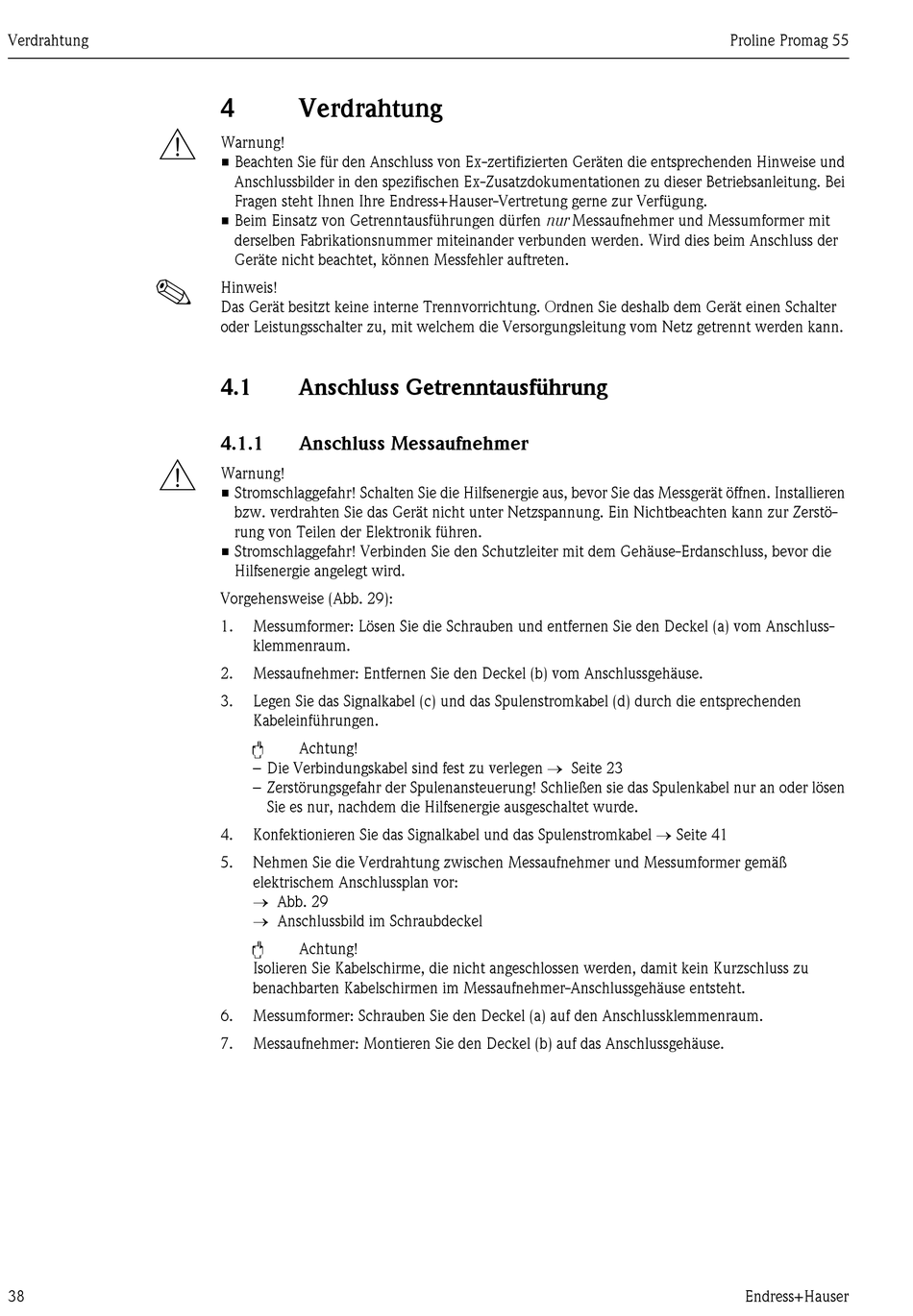

Verdrahtung

#
!
#
38
4 Verdrahtung
Warnung!
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung. Bei
Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung.
• Beim Einsatz von Getrenntausführungen dürfen nur Messaufnehmer und Messumformer mit
derselben Fabrikationsnummer miteinander verbunden werden. Wird dies beim Anschluss der
Geräte nicht beachtet, können Messfehler auftreten.
Hinweis!
Das Gerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Gerät einen Schalter
oder Leistungsschalter zu, mit welchem die Versorgungsleitung vom Netz getrennt werden kann.
4.1 Anschluss Getrenntausführung
4.1.1

Anschluss Messaufnehmer

Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren
bzw. verdrahten Sie das Gerät nicht unter Netzspannung. Ein Nichtbeachten kann zur Zerstö-
rung von Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die
Hilfsenergie angelegt wird.
Vorgehensweise (Abb. 29):
1. Messumformer: Lösen Sie die Schrauben und entfernen Sie den Deckel (a) vom Anschluss-
klemmenraum.
2. Messaufnehmer: Entfernen Sie den Deckel (b) vom Anschlussgehäuse.
3. Legen Sie das Signalkabel (c) und das Spulenstromkabel (d) durch die entsprechenden
Kabeleinführungen.
"
Achtung!
– Die Verbindungskabel sind fest zu verlegen → Seite 23
– Zerstörungsgefahr der Spulenansteuerung! Schließen sie das Spulenkabel nur an oder lösen
Sie es nur, nachdem die Hilfsenergie ausgeschaltet wurde.
Konfektionieren Sie das Signalkabel und das Spulenstromkabel → Seite 41
4.
5. Nehmen Sie die Verdrahtung zwischen Messaufnehmer und Messumformer gemäß
elektrischem Anschlussplan vor:
→ Abb. 29
→ Anschlussbild im Schraubdeckel
"
Achtung!
Isolieren Sie Kabelschirme, die nicht angeschlossen werden, damit kein Kurzschluss zu
benachbarten Kabelschirmen im Messaufnehmer-Anschlussgehäuse entsteht.
6. Messumformer: Schrauben Sie den Deckel (a) auf den Anschlussklemmenraum.
7. Messaufnehmer: Montieren Sie den Deckel (b) auf das Anschlussgehäuse.
