Anschluss Getrenntausführung Promag S
a
c
b

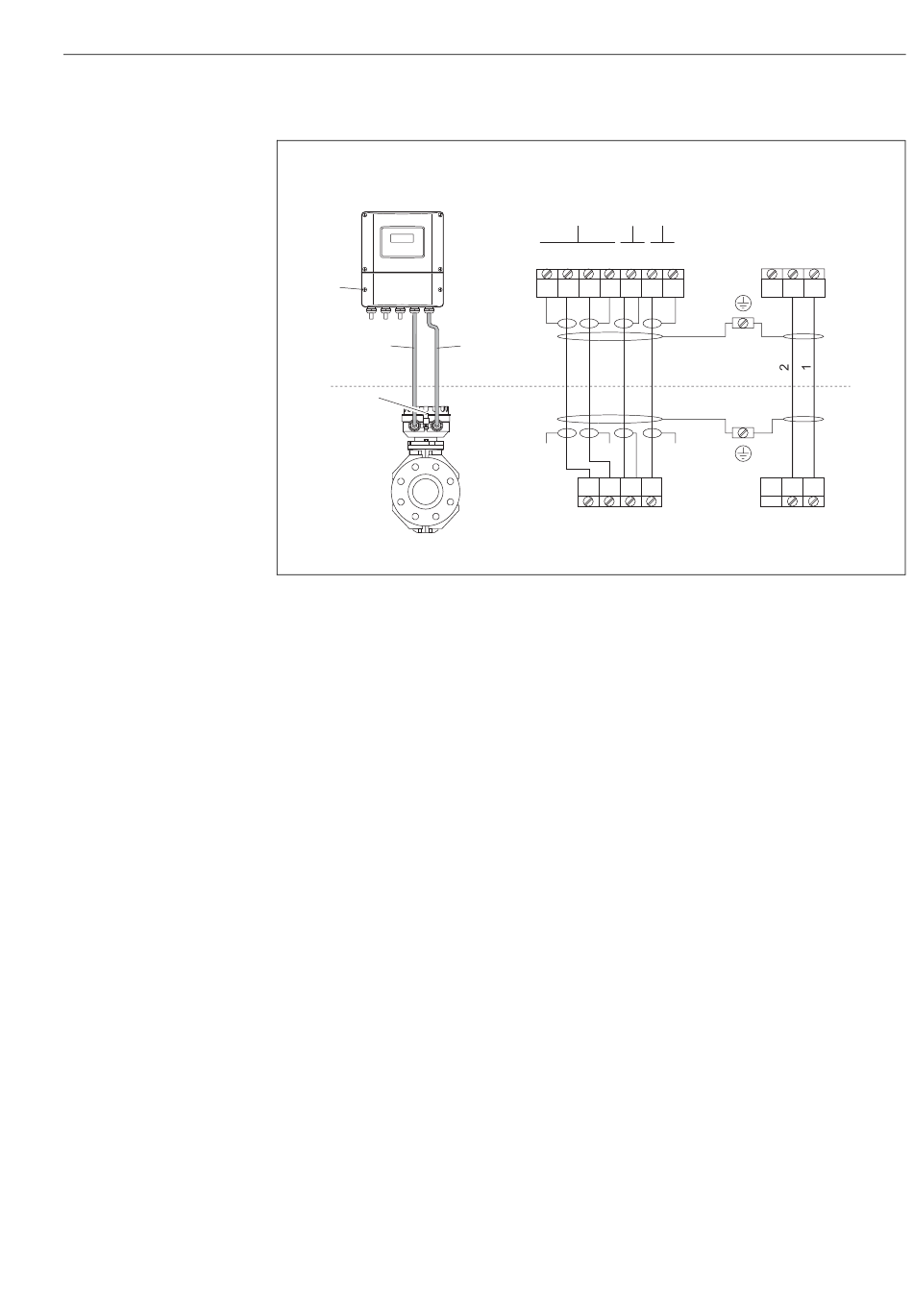

Abb. 29: Anschluss der Getrenntausführung Promag S
a Anschlussklemmenraum Wandaufbaugehäuse
b Anschlussgehäusedeckel Messaufnehmer
c Signalkabel
d Spulenstromkabel
n.c. nicht angeschlossene, isolierte Kabelschirme
Klemmen-Nr. und Kabelfarben: 6/5 = braun; 7/8 = weiß; 4 = grün; 36/37 = gelb
Elektrodenkreis
Messsignal Rohr
S1 E1 E2 S2GND E S
5 8 4
6 7
d
n.c. n.c.
5 7 4
E1 E2 GND E
Spulenkreis
MSÜ
37 36
42 41
n.c.
37 42 41
Verdrahtung
