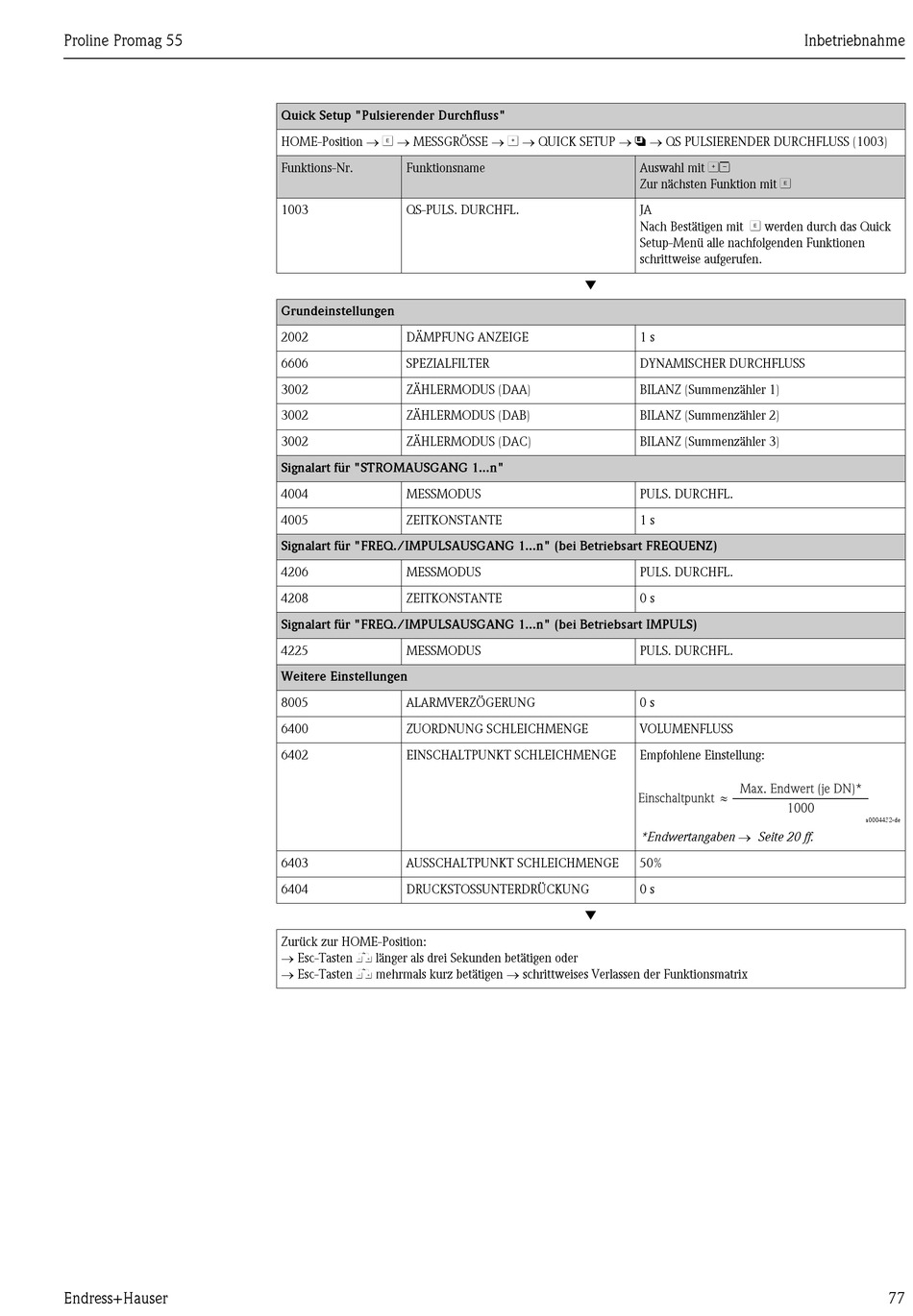

Quick Setup "Pulsierender Durchfluss"
HOME-Position → F → MESSGRÖSSE → O → QUICK SETUP → N→ QS PULSIERENDER DURCHFLUSS (1003)
Funktions-Nr. Funktionsname
1003 QS-PULS. DURCHFL.
Grundeinstellungen
2002 DÄMPFUNG ANZEIGE
6606 SPEZIALFILTER
3002 ZÄHLERMODUS (DAA)
3002 ZÄHLERMODUS (DAB)
3002 ZÄHLERMODUS (DAC)
Signalart für "STROMAUSGANG 1...n"
4004 MESSMODUS
4005 ZEITKONSTANTE
Signalart für "FREQ./IMPULSAUSGANG 1...n" (bei Betriebsart FREQUENZ)
4206 MESSMODUS
4208 ZEITKONSTANTE
Signalart für "FREQ./IMPULSAUSGANG 1...n" (bei Betriebsart IMPULS)
4225 MESSMODUS
Weitere Einstellungen
8005 ALARMVERZÖGERUNG
6400 ZUORDNUNG SCHLEICHMENGE
6402 EINSCHALTPUNKT SCHLEICHMENGE
6403 AUSSCHALTPUNKT SCHLEICHMENGE
6404 DRUCKSTOSSUNTERDRÜCKUNG
Zurück zur HOME-Position:
→ Esc-Tasten X länger als drei Sekunden betätigen oder
→ Esc-Tasten X mehrmals kurz betätigen → schrittweises Verlassen der Funktionsmatrix
Auswahl mit OS
Zur nächsten Funktion mit F
JA
Nach Bestätigen mit F werden durch das Quick
Setup-Menü alle nachfolgenden Funktionen
schrittweise aufgerufen.
▼
1 s
DYNAMISCHER DURCHFLUSS
BILANZ (Summenzähler 1)
BILANZ (Summenzähler 2)
BILANZ (Summenzähler 3)
PULS. DURCHFL.
1 s
PULS. DURCHFL.
0 s
PULS. DURCHFL.
0 s
VOLUMENFLUSS
Empfohlene Einstellung:
Max. Endwert (je DN)*
»
Einschaltpunkt
*Endwertangaben → Seite 20 ff.
50%
0 s
▼
Inbetriebnahme
1000
a0004432-de
